6.
7.
8.
9.

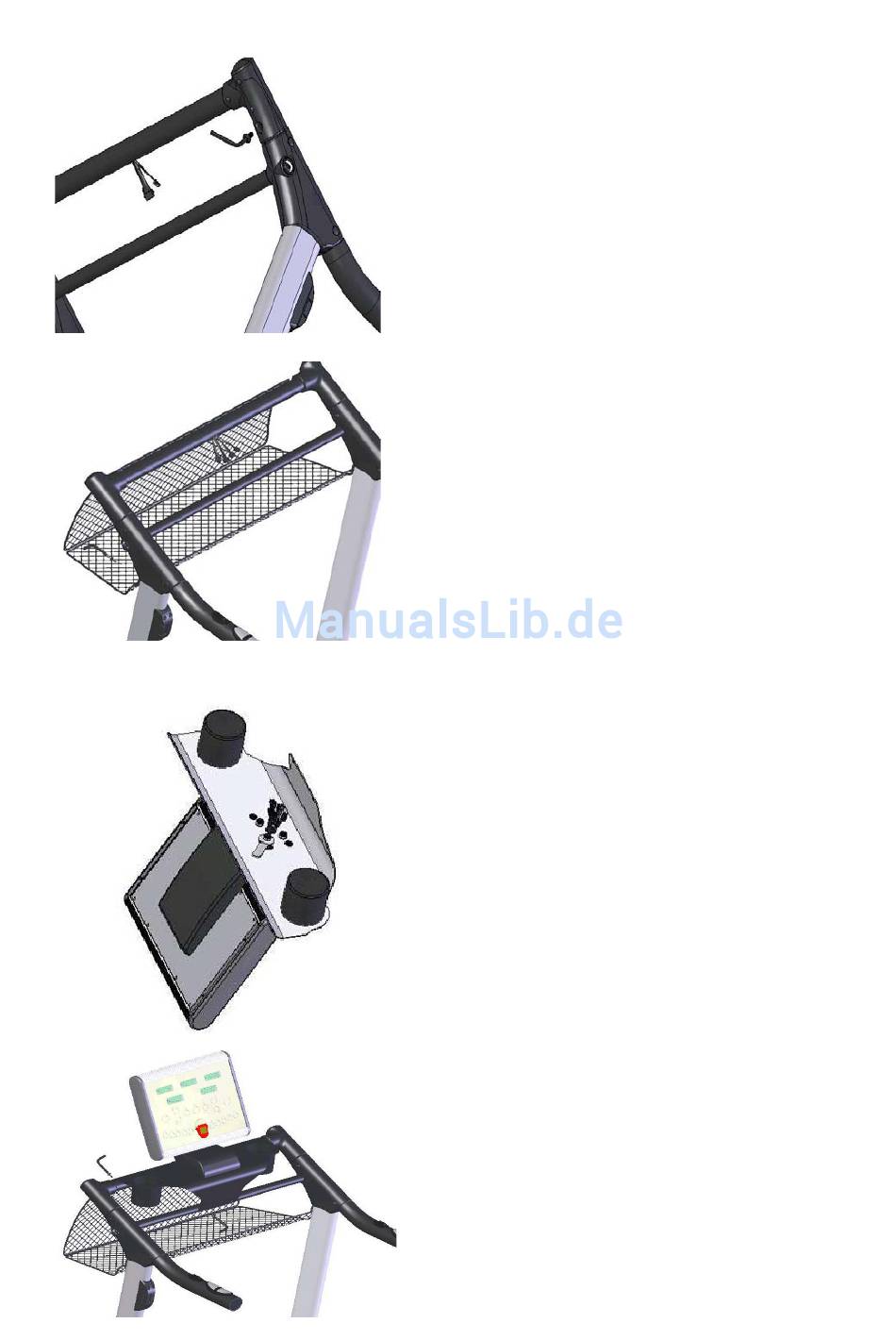

■ Arretieren Sie den Konsolenhalter mit den
Inbusschrauben, wie im Bild beschrieben.
■ Montieren Sie den Ablagekorb an den
Holmen mit jeweils einer Schraube pro Seite
■ Die obere Verschraubung wird mit der
Computerhalterung (Schritt 9) angebracht.
■ Verbinden Sie den Computer (15) mit der
Konsole und arretieren diese mit den
Sprengringen (94) & Muttern (96).
■ Die Computerverkabelung muß durch die
mittige Öffnung geführt werden.
■ Montieren Sie die Konsole wie im Bild
beschrieben mit zwei Inbusschrauben.
