4 | Montage Verdichter

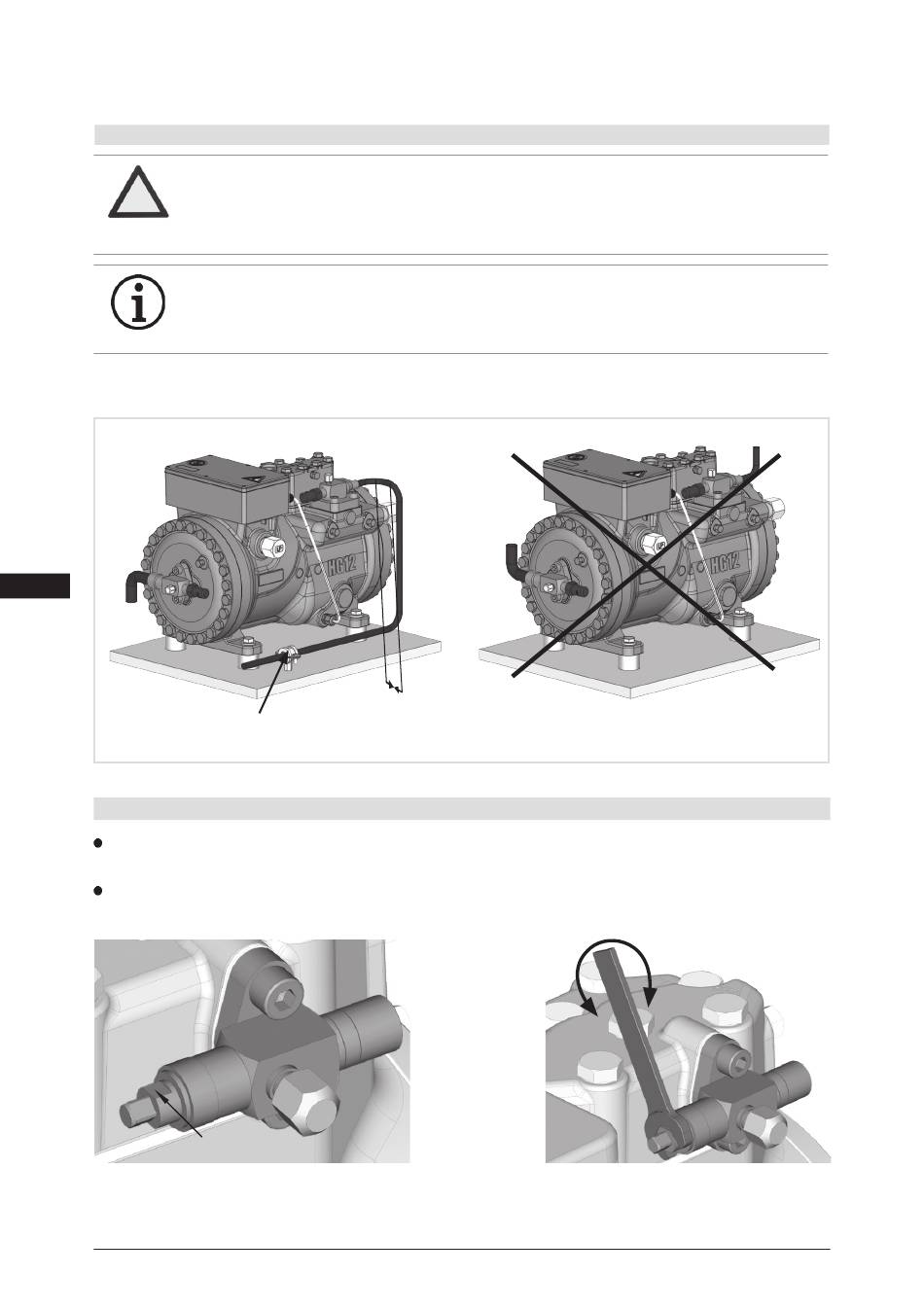

4.7 Verlegen von Saug- und Druckleitung

ACHTUNG
INFO
Als Faustregel gilt: Den ersten Rohrabschnitt vom Absperrventil ausgehend immer nach unten
und parallel zur Antriebswelle verlegen.
D
GB
F
E
stabiler Festpunkt
4.8 Bedienen der Absperrventile (Beispiel)
Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca.
1 / Umdrehung entgegen dem Uhrzeigersinn.
4
Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn
wieder an.
Ventilspindelabdichtung
Abb. 10
12 | AQ450745530628de-000201
Sachschäden möglich.
Unsachgemäße Verrohrungen können Risse und Brüche verur-
sachen, was Kältemittelverlust zur Folge hat.
Eine fachgerechte Rohrführung der Saug- und Druckleitung un-
mittelbar nach dem Verdichter ist von größter Wichtigkeit für die
Laufruhe und das Schwingungsverhalten des Systems.
möglichst
kurz
anziehen
lösen
Abb. 11
© Danfoss | Climate Solutions | 2023.07
Abb. 9
