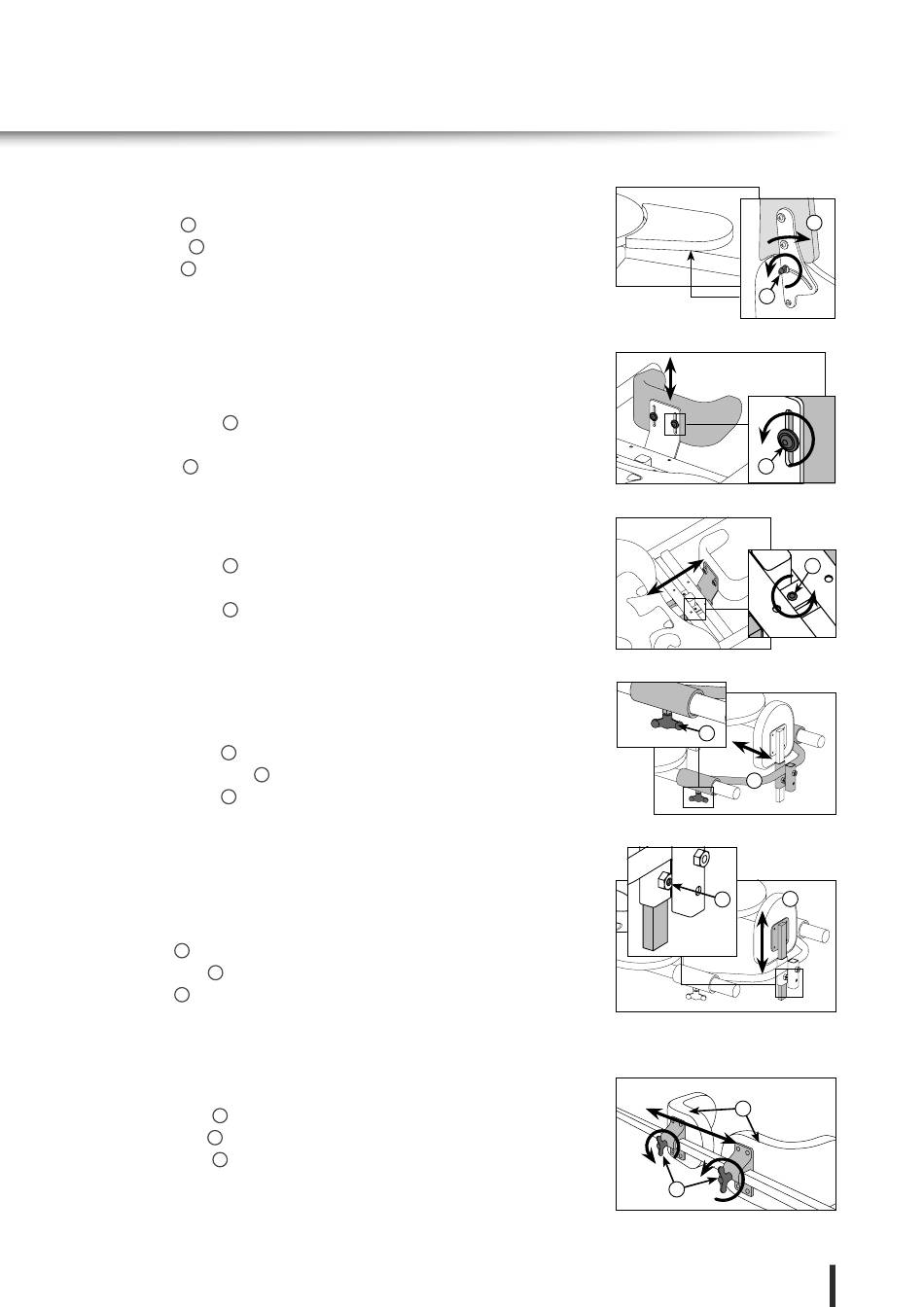

5. 8 A R M AU F L AG E N (O P T I O N A L )
Mini-Wing gegen den Uhrzeigersinn lösen.
1
Armauflage arretieren.
2
Mini-Wing im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die andere Armauflage einzustellen.
5.9 B R U S T P E LOT T E (O P T I O N A L )
Höhenverstellung
Beide Schrauben
1
Brustpelotte auf gewünschte Höhe einstellen.
Schrauben im Uhrzeigersinn wieder fest drehen.
1

Tiefenverstellung

Therapietisch vollständig nach vorne / oben klappen.
Beide Schrauben
2
Brustpelottenhalter in der Tiefe verstellen.
Beide Schrauben
2
Therapietisch wieder vollständig nach unten klappen.
5.10 R Ü C K E N P E LOT T E (O P T I O N A L )
Tiefenverstellung
Flügelschrauben gegen den Uhrzeigersinn lösen.
1
Rückenpelottenhalter
Flügelschrauben im Uhrzeigersinn wieder fest anziehen.
1
Höhenverstellung
Bei montierter Kopfstütze muss diese vor der Verstellung der Rücken­
pelotte entfernt und nach der Verstellung wieder montiert werden
(siehe Kapitel „6.16 Kopfstütze")
Schraube gegen den Uhrzeigersinn lösen.
3
Rückenpelotte in der Höhe anpassen.
4
Schraube im Uhrzeigersinn wieder fest anziehen.
3
5.11 B E C K E N P E LOT T E N (O P T I O N A L )
Breitenverstellung
Flügelschraube gegen den Uhrzeigersinn lösen.
1
Beckenpelotte an die gewünschte Position schieben.
2
Flügelschraube im Uhrzeigersinn wieder fest anziehen.
1
Wiederholen Sie den Vorgang um die zweite Pelotte einzustellen.
