4.7 Konfiguration der E/A-Module
Hinweis. Das Gerät erkennt automatisch die in jedem Steckplatz montierte Modulart.
4.7.1 Analogeingänge
E/A-Module

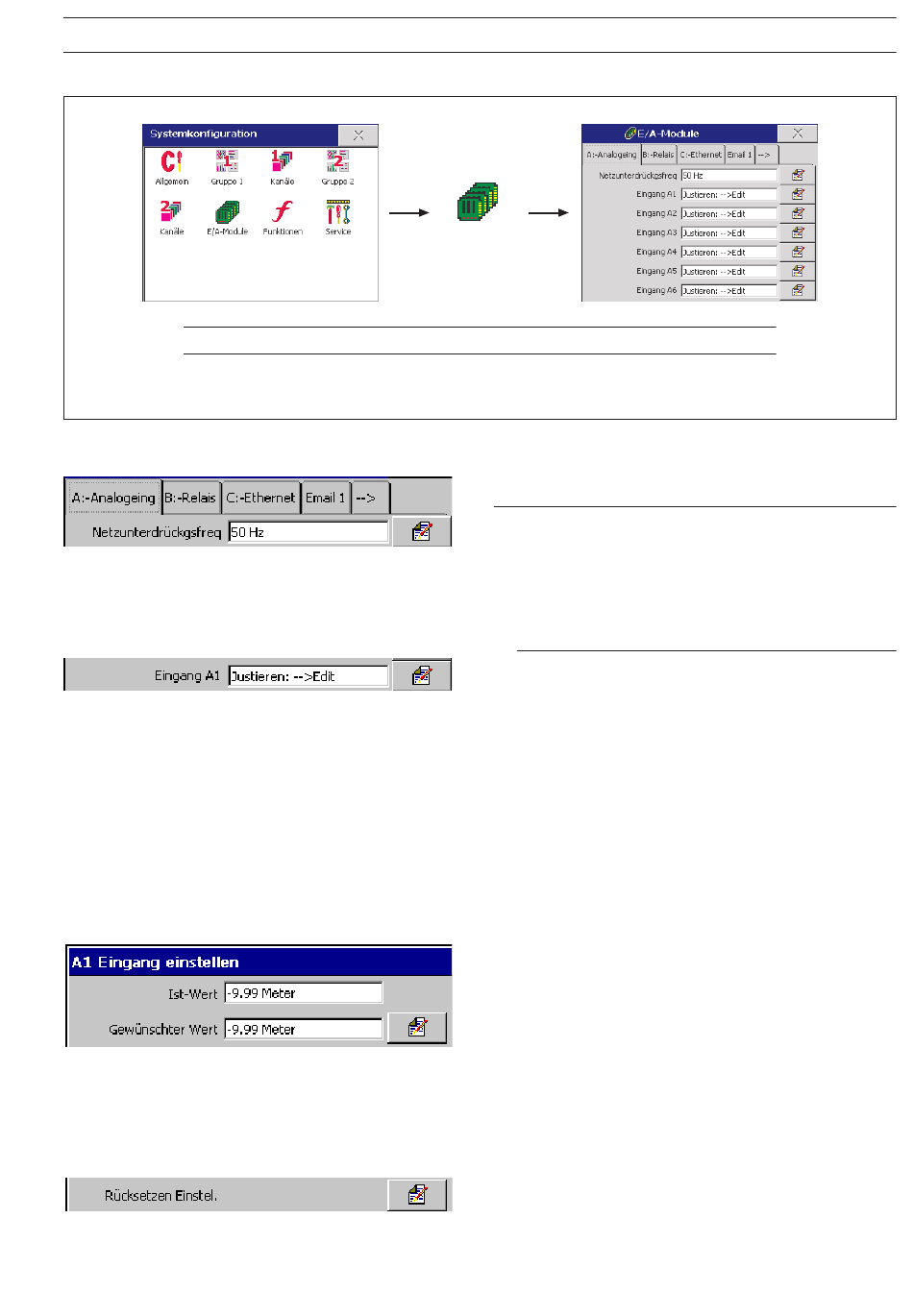

Abb. 4.16 Konfiguration der E/A-Module
Stellen Sie die Netzunterdrückungsfrequenz zum Ausfiltern
der auf den Signalleitungen durch Spannungsversorgungs-
kabel induzierten elektrischen Störungen ein.
Hinweis. Wenn die Netzunterdrückungsfrequenz geändert
wird, muss das Instrument zur Wiederherstellung der
Eingangs-werte aus- und wieder eingeschaltet werden.
Feineinstellung der Eingänge
Zur Beseitigung von Prozessabweichungsfehlern oder
Systems-kalierungsfehlern
feinabgestimmt werden.
Hinweise.
• Die Rahmen zur Feineinstellung der Eingänge werden nur
dann angezeigt, wenn die Aufzeichnung während der
Konfiguration aktiviert wurde – d.h., beim Aufrufen der
Konfigurationsebene wurde
'Aufzeichnung während der Konfiguration deaktivieren'
ausgewählt. – siehe Abb. 4.1, Seite 45.
• Vor der Feineinstellung müssen Veränderungen des
Analogeingangstyps (Abschnitt 4.6.2) in der aktuellen
Konfiguration gesichert werden.
Ist-Wert / Gewünschter Wert
1) Stellen Sie das Prozesssignal bzw. das simulierte
Eingangssignal auf einen bekannten Wert unter 50% des
Einheitenbereichs ein.
2) Fällt der „Ist-Wert" (in technischen Einheiten) anders als
erwartet aus, stellen Sie den gewünschten Wert auf den
korrekten Wert ein (die Werte für „Offset einstellen" und
„Messbereich einstellen"
berechnet).
3) Wiederholen Sie die Schritte 1 und 2 mit einem Wert über
50% des Einheitenbereichs.
4) Wiederholen Sie die Schritte 1 bis 3 für jeden Eingang.
Rücksetzen Einstellung
Setzt die Offset-Einstellung auf Null und die Messbereichs-
Einstellung (siehe nächste Seite) auf 1 zurück.
4 KONFIGURATION...
können die Eingänge
die Option
nicht
werden automatisch
