ABB SM2000 Bedienungsanleitung Seite 7

2 BETRIEB
2.1 Gerät einschalten
Beim ersten Einschalten des Geräts führt der Prozessor eine Reihe von Selbsttests durch und der Ausgangsbildschirm wird
angezeigt.
Am Ende der Einschaltsequenz erscheint auf dem Bildschirm des Geräts die Bedieneransicht, die vor dem Abschalten des Geräts
angezeigt wurde.
2.2 Displays und Bedienelemente – Abb. 2.1 und 2.2
Im normalen täglichen Betrieb erfolgt die Bedienung des Geräts über die Bedienertasten am unteren Rand des Touchscreen.
Prozessgruppenname
Kanal-Kurztext
Aktueller Wert
Alarmstatus
Physikalische Einheiten
Nich freigegebener Kanal
Touchscreen
(nur Konfigurationsmodus)
Bedientasten
SeriellerAnschluss (Türinnenseite)
Gruppentaste
Zur Auswahl einer
anderen Prozessgruppe.
Prozessgruppe 1
Prozessgruppe 2
Messger t-Status und Prot
Hinweis.
• Zur Bedienung des
Touchscreen dürfen
keine spitzen oder
scharfkantigen
Gegenstände wie
Schraubendreher,
Stifte etc. verwendet
werden.
• Säubern Sie den
Touchscreen
regelmäßig mit einem
weichen Tuch und
einer milden
Reinigungslösung.
Prozessgruppe 1
Pegel Zufluß
2.08 204.9
Meßgeräte l/Std.
0
12:00:00
11:59:15
11:58:30
11:57:45
Türschloss
Nivellierschraube und Montagevorrichtung für
zugriffssichere Versiegelung
Anzeige-Wechseltaste
Zur Auswahl einer Prozessansicht
oder eines Protokolls.
Diagrammansicht – Balkendiagrammansicht –
siehe Abschnitt 2.3 siehe Abschnitt 2.4
Digitalansicht –
siehe
Abschnitt 2.5
Prozessansicht – siehe Abschnitt 2.6

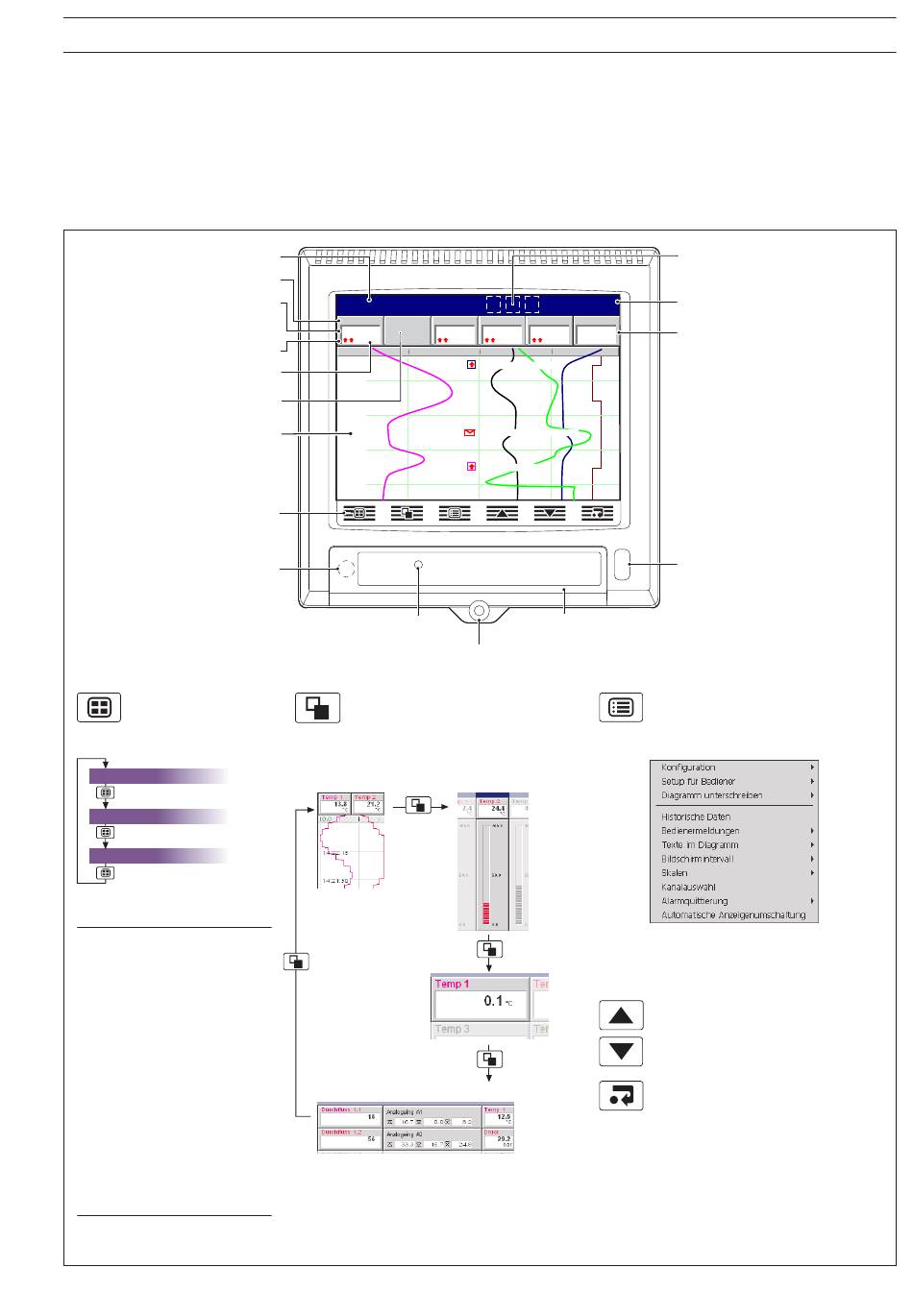

Abb. 2.1 Displays und Bedienelemente
28/03/00
12:00:45
Abfluß Temp. Alarme 1
198.9 195 Ein
l/Std. °C
10
12:00:30 Hohe Abflußrate
11:58:53 Prim./Sek.-Änderung
11:58:00 Hoher Pegel
Medienklappe
Menütaste
Zum Anzeigen oder Ausblenden des zu
jeder Anzeige zugeordneten
kontextbezogenen Bedienermenüs:
Auch zum Verlassen des Menüs, wenn
keine Änderungen vorgenommen wurden,
oder um zur vorherigen Menüebene zu
gelangen.
Nach-oben-/Nach-unten-Taste
Zur Hervorhebung von Menüoptionen und
zum Anzeigen aufgezeichneter Daten.
Eingabetaste
Zur Auswahl der hervorgehobenen
Menüoption.
Wenn der Bildschirmdruck aktiviert (siehe
Abschnitt 4.4.1) und ein externes
Speichermedium in den Schreiber eingelegt
ist, lassen sich Screenshots von beliebigen
Bedieneransichten auf dem externen
Medium speichern. Dies ist nur möglich,
wenn das Menü nicht geöffnet ist.
Status-Icon – siehe Faltblatt am
Handbuchende
Aktuelles Datum mit Uhrzeit
Digitale EIN- oder AUS-
Kennzeichnung, je nach
Eingangsstatus
Infrarotschnittstelle
