...2 BETRIEB
...2.3 Diagrammansicht
✔ Historische Daten
Gehe zu
Beenden
✔ Historische Daten
Gehe zu
Beenden
10
Hinweise.
Folgende Punkte sind im Historische-Daten-Modus zu beachten:
• Neue Daten werden auch weiterhin aufgezeichnet, bis die Aufzeichnung im Setupmenü
gestoppt wird – siehe Abschnitt 3.3.
• Ungültige Vergangenheitsdaten (wenn z.B. die Aufzeichnung gestoppt wurde) werden in
der Digitalanzeige durch '- – - -' gekennzeichnet.
• Wenn der Linienzug an der Cursorposition mehr als einen Wert darstellt, blinkt die
Anzeige und springt zwischen den Maximal- und Minimalwerten dieser Aufzeichnung.
• Menüoptionen bleiben aktiv, so dass das Bildschirmintervall geändert, andere Skalen
und Kanäle ausgewählt werden können, usw.
• Bedienermeldungen werden dem Alarmereignisprotokoll zur aktuellen Uhrzeit und nicht
zu der vom Cursor angezeigten Uhrzeit hinzugefügt.
• Alle im internen Speicher des Geräts gespeicherten Daten können überprüft werden.
• Die Anzeige kann an den Anfang der ältesten Daten zurückgerollt werden.
• Die Daten werden nicht auf dem Wechseldatenträger archiviert. Alle während dieser Zeit
im internen Pufferspeicher aufgezeichneten Daten werden jedoch im bestehenden
Modus „Historische Daten" archiviert.

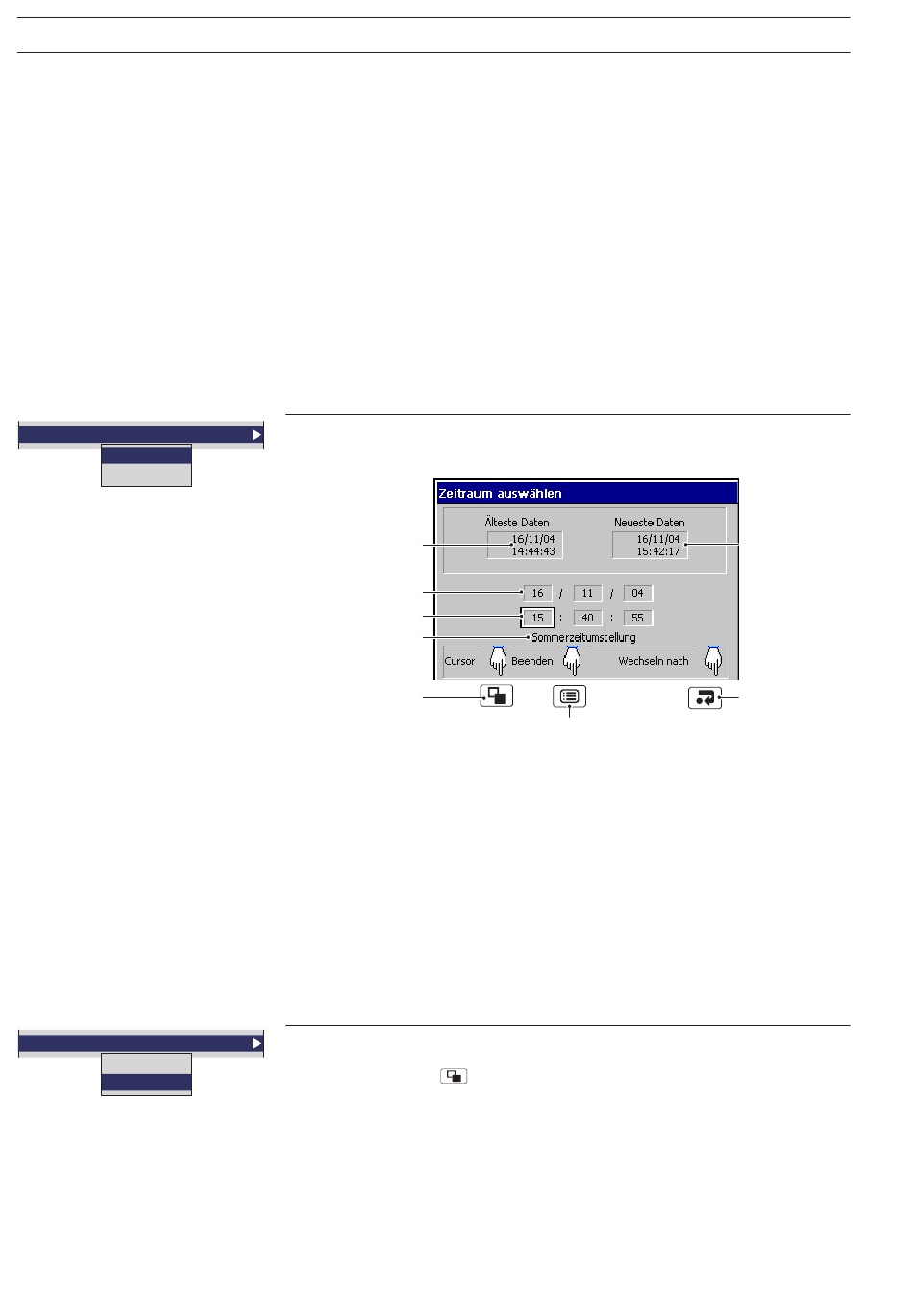

'Wechseln nach' wählen, um zu den im internen Speicher des Geräts gespeicherten Daten
zu gelangen, die an einem bestimmten Datum und zu einer bestimmten Uhrzeit
aufgezeichnet wurden.
Älteste Daten im
internen Speicher
„Wechseln nach" Zieldatum
„Wechseln nach" Zieluhrzeit
Zieldatum/-uhrzeit für
„Wechseln nach" liegt
innerhalb der Sommerzeit
Hiermit kann der Cursor,
je nach Bedarf, auf Tag,
Monat, Jahr, Stunden,
Minuten & Sekunden
gesetzt werden
Hinweise.
• Wenn die Sommerzeit aktiviert ist (siehe Abschnitt 4.4.3) und Zieldatum/-uhrzeit
innerhalb der Sommerzeit liegen, wird im Dialogfeld „Sommerzeit" angezeigt.
• Wenn der interne Speicher voll ist, werden jeweils die ältesten Daten mit den neuesten
Daten überschrieben. Wenn man sich im Historische-Daten-Modus längere Zeit
befindet, stehen die ältesten Daten möglicherweise nicht mehr zur Verfügung.
• Wenn für verschiedene Kanäle unterschiedliche Aufzeichnungsraten ausgewählt
wurden (Nur Erweiter modus – siehe Abschnitte 4.4.1 und 4.6.1), werden die früheren
Daten der Kanäle mit schnelleren Aufzeichnungsraten zuerst, d.h. vor denjenigen mit
langsameren Aufzeichnungsraten, überschrieben.
• Der Modus „Historische Daten" wird automatisch nach 15 Minuten verlassen, wenn
keine Taste gedrückt wird.
Beenden wählen, um wieder zur Echtzeitaufzeichnung zu gelangen.
Hinweis. Mit der Taste
nächste aktivierte Ansicht angezeigt.
Zurück zum Menü
wird auch der Historische-Daten-Modus verlassen und die
Neueste Daten im
internen Speicher
Wechselt am
ausgewählten
Datum zur
gewünschten
Uhrzeit in die
Diagrammansicht
