2.5 Digitalanzeige – Abb. 2.6
Kanal-Kurztext
Aktueller Wert
Alarmstatus siehe Faltblatt am
Handbuchende
Physikalische Einheiten
Zur Auswahl der nächsten Prozessgruppe (bei
entsprechender Aktivierung) oder Statusanzeige
Eine Beschreibung der Statussymbole (in der Statusleiste) und der Alarmereignis-Symbole
(in den Ansichten Balkendiagramm, Digital, Prozess und Diagramm) finden Sie auf der hinteren Umschlagklappe.
Hinweise.
• Die Größe der Digitalanzeiger wird automatisch der Anzahl der angezeigten Kanäle angepasst.
• Bevor Summierer angezeigt werden können, müssen sie konfiguriert und aktiviert werden – siehe Abschnitt 4.6.5.
• Wenn ein Summierer nicht läuft (z. B. wenn „Stopp" ausgewählt wurde), wird der entsprechende Summiererwert
rot dargestellt.
Globale Alarmstatus-Symbole
Zur Auswahl der nächsten aktivierten
Anzeige in der Gruppe (Prozess-,
Diagramm- oder Balkendiagrammanzeige)

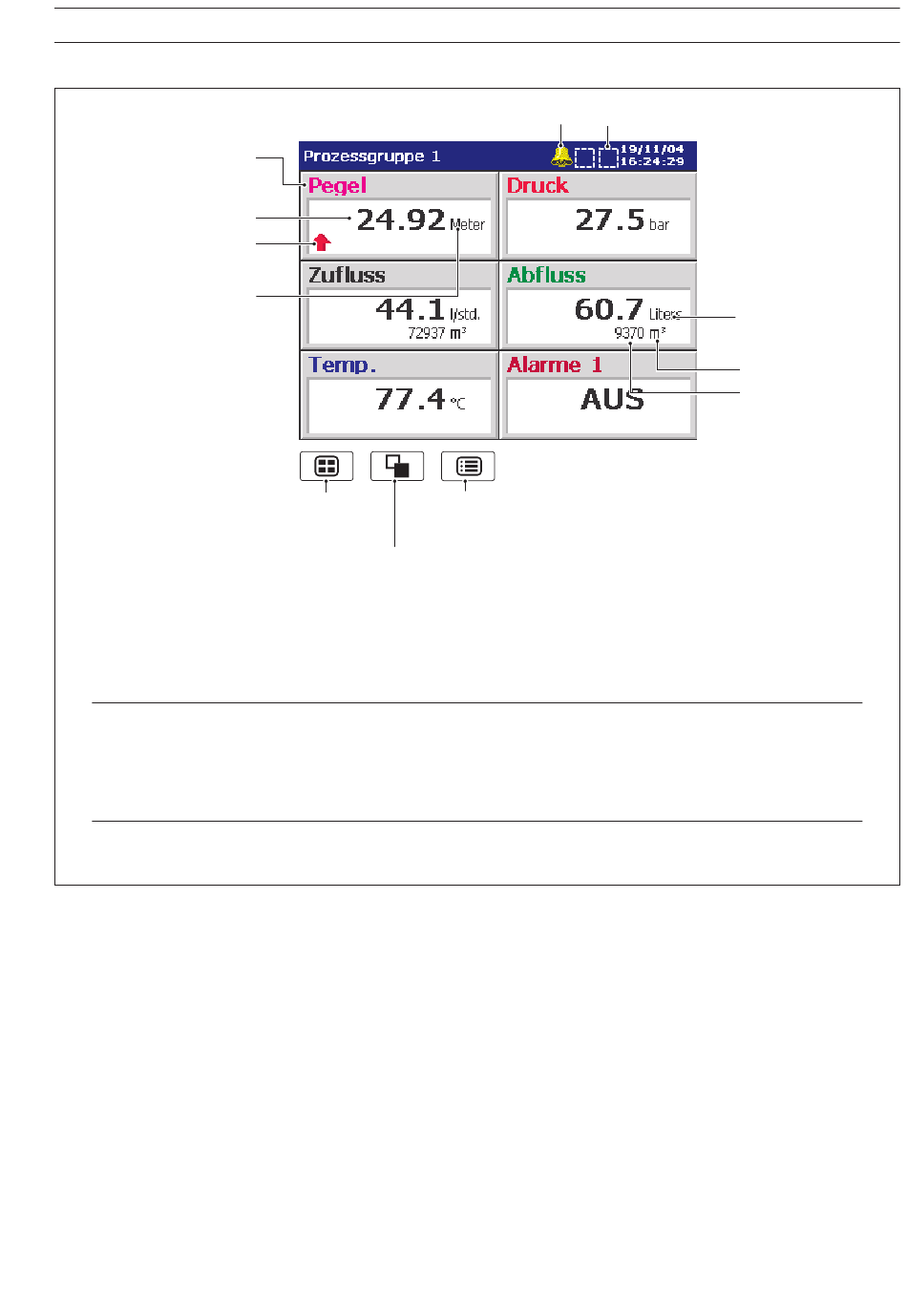

Abb. 2.6 Digitalanzeige
Status-Icons
Zum Öffnen des Bedienermenüs
für die aktuelle Anzeige
2 BETRIEB...
Kanalmaßeinheiten
Summierereinheiten
Summiererwert
