...4.6.2 Konfiguration der Analogeingänge
•1 Durch Ändern dieses Parameters werden die intern gespeicherten Daten neu erstellt. Dabei gehen nicht archivierte Daten
verloren.

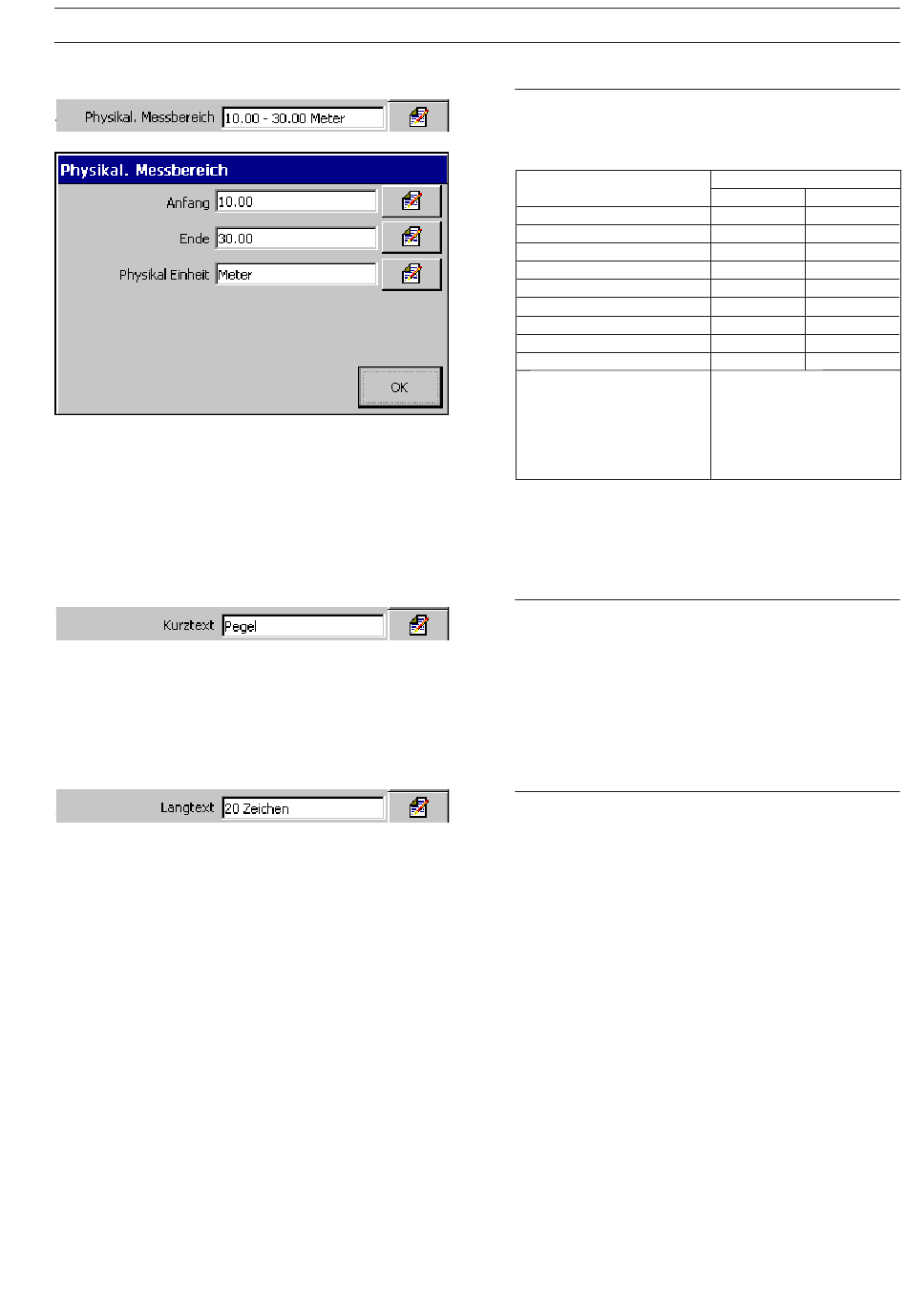

Geben Sie den Anzeigebereich und die Einheiten des
•1
physikalischen Werts entsprechend dem höchsten und
niedrigsten elektrischen Wert innerhalb der folgenden
Grenzen ein:
TE/Wth-Typ
Typ B
Typ E
Typ J
Typ K
Typ L
Typ N
Typ R&S
Typ T
Pt100
Eingangswert 5/2
Eingangswert 3/2
Quadratwurzel
Anwender-Linearisierer 1
Anwender-Linearisierer 2
Linear
Messbereichs-Grenzwerte
– für einen elektrischen Eingangsbereich von 4,0 bis
Beispiel
20,0 mA, der einem Druckbereich von 50 bis 250 Bar
entspricht, ist der untere ('Anfang') Wert auf 50,0 und der
obere ('Ende') Wert auf 250,0 einzustellen.
Geben Sie den Kurztext
•1
Identifizierung des Kanals in der Archivdatei ein. (max. 8
Zeichen).
Hinweise. In einigen Bedieneransichten können Kurztexte
mit einem hohen Prozentsatz an Großbuchstaben und
breiten Zeichen, z.B. 'W' oder 'M', abgeschnitten
erscheinen. In diesem Fall sollten Kleinbuchstaben oder eine
geringere Anzahl von Zeichen verwendet werden.
•1 Geben Sie den Langtext für die Prozessansicht und die
Archivdateien ein (max. 20 Zeichen).
4 KONFIGURATION...
°C
Min. Max.
–18 1800
–100 900
–100 900
–100 1300
–100 900
–200 1300
–18 1700
–250 300
–200 600
–999 bis +9999
