Twintalker 9500 (RC-6406) Airsoft Edition
Não prima o botão-
PTT 12
estes se encontram em carregamento !
Não provoque curto-circuitos nem elimine as pilhas
queimando. Retire as pilhas se não pretender utilizar
o dispositivo durante um longo período de tempo.
Não carregue pilhas não recarregáveis, tais como pilhas
alcalinas, no carregador. Isto poderá causar danos nos
PMR e no carregador.
11 Descrição
Ver folha de rosto dobrada - ilustração 1
1. Botão Ligar/Desligar e Volume
2. Visor LCD
3. Ligação ao carregador
4. Ligação do dispositivo auricular
5. LED TX ( acende-se durante a transmissão)
6. Botão de chamada
7. Botão de Menu
– Entra no menu de configuração
8. Microfone
9. Altifalante
10. Botão para baixo
– Selecciona o valor anterior no menu
11. Botão para cima
– Selecciona o valor seguinte no menu
12. Botão PTT
13. Antena
12 Informação apresentada no visor LCD
Ver folha de rosto dobrada - ilustração 2
14. Indicação CTCSS
15. Indicação DCS
16. Valor CTCSS/DCS
17. Indicação da frequência em MHz
18.
19.
dos PMR enquanto
20.
21.
22.
23.
24.
25.
26.
27.
13 Utilizar o Twintalker 9500 (RC-6406)
13.1
13.2
O nível de carga das pilhas é indicado pelo número de quadrados
presentes no interior do ícone de pilhas no visor LCD.
Indicação de MHz
Ícone de Bloqueio do teclado
Indicação de tipo de chamada recebida
Indicador de carga da pilha
Número do canal
Ícone RX
– Apresentado durante a recepção
Ícone TX
– Apresentado durante a transmissão
Indicação VOX
Indicação de procura
Indicação de modo bicanal (Dual Channel Mode - DCM)

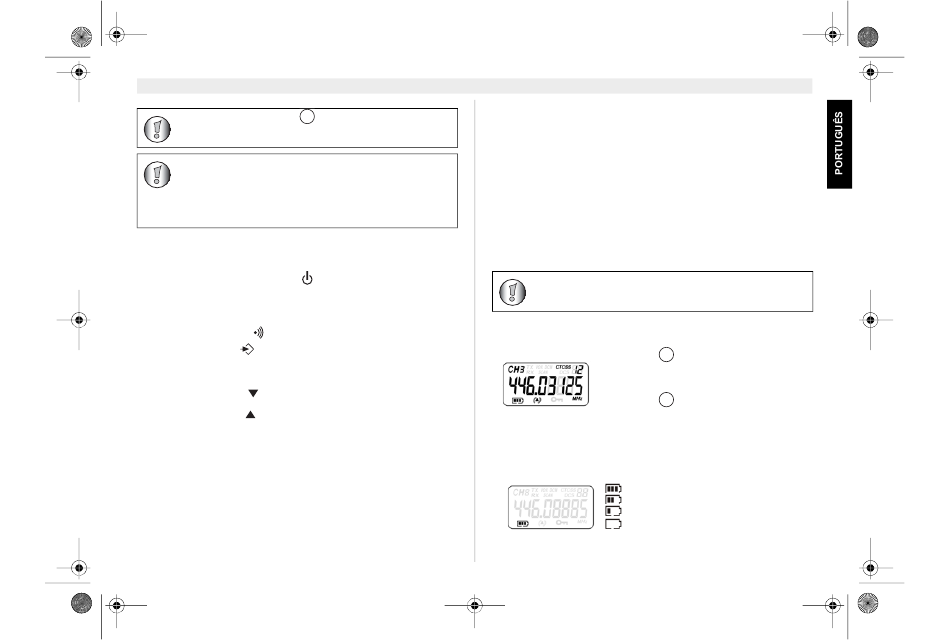

As ilustrações do visor nas páginas que se seguem
apenas mostram os ícones ou as informações no visor
das funções que são explicadas no texto.
Ligar/desligar o rádio PMR
• Rode o botão "Ligar-Desligar/
Volume" para a direita. Ouve-se um
1
clique que indica que o rádio PMR está
ligado.
• Rode o botão "Ligar-Desligar/
Volume" totalmente para a esquerda.
1
Ouve-se um clique que indica que o rádio
PMR está desligado.
Nível de Carga das Pilhas/Indicador de Pilhas Fracas
Pilhas carregadas
Pilhas a 2/3
Pilhas a 1/3
Pilhas descarregadas
