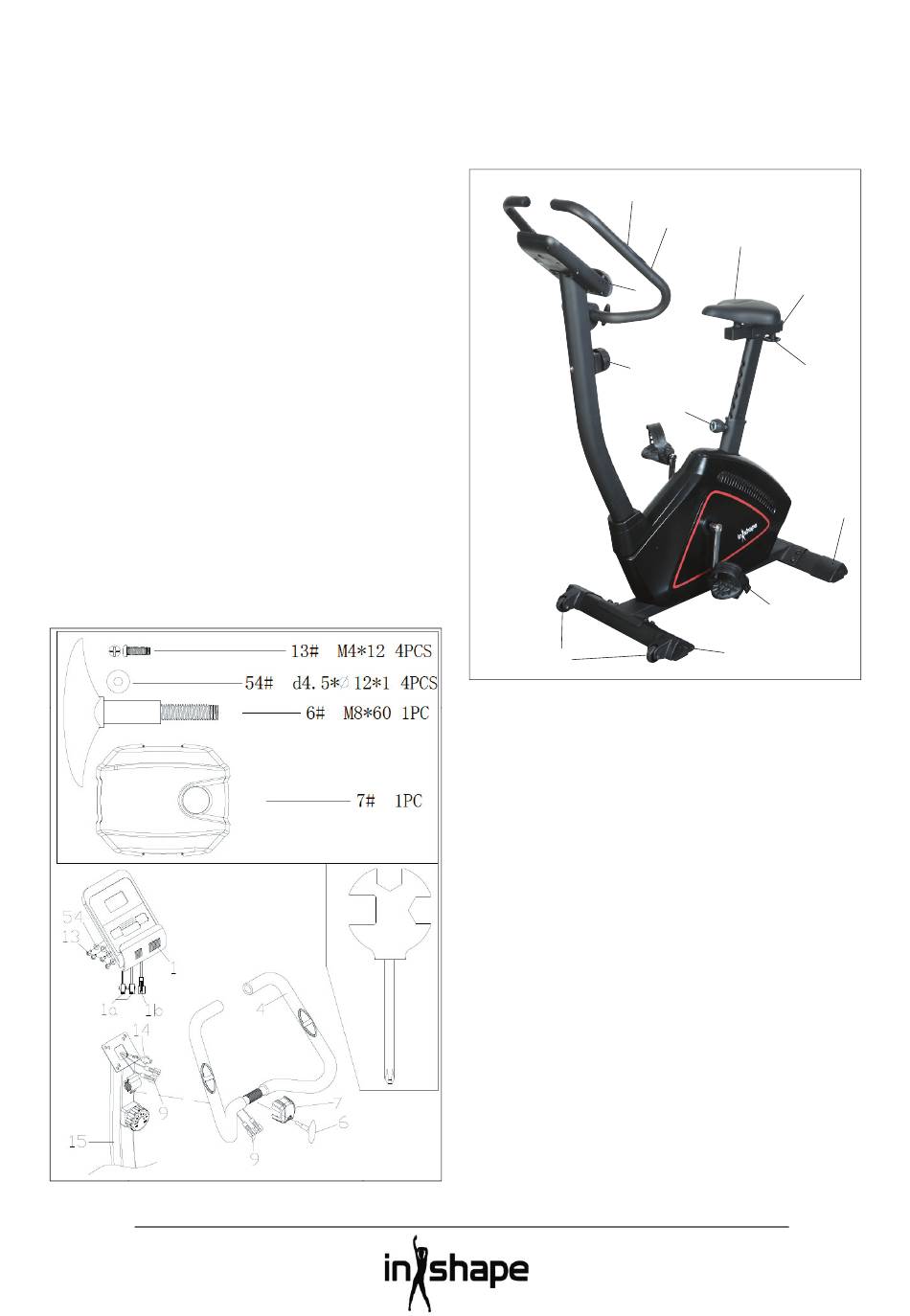

Étape 4
Insérez deux piles AAA de 1,5 V dans le
compartiment à piles de la console (1).
Assurez-vous que les piles sont correctement
installées.
Faites passer les câbles de mesure (9) du
guidon (4) dans le trou en haut de la potence
(15), puis faites-les passer dans le support sur
la potence de guidon.
Branchez les câbles de mesure de fréquence
cardiaque (9) et le câble du capteur (14) dans
les ports de la console (1a, 1b).
Fixez la console (1) solidement à son support
sur la potence (15) en utilisant des rondelles
(54) et des vis (13).
Positionnez le guidon (4) sur la potence de
guidon (15), placez la plaque de protection
(7) sur le raccordement et vissez les pièces
fermement pour qu'elles restent en place au
moyen du bouton (6). Assurez-vous que le
guidon est dans le bon angle avant de serrer
le bouton (6) entièrement.
48
L'équipement est maintenant assemblé et
prêt à être utilisé.

Composants principaux

h
j
k
g
a. Selle
b. Rail latéral
c. Bouton pour le réglage vertical de la selle
d. Stabilisateur arrière
e. Pédale
f. Stabilisateur avant
g. Roues de transport
h. Capteur de rythme cardiaque
i. Guidon
j. Console
k. Bouton de réglage de la tension
l. Bouton de réglage de la hauteur de selle
i
a
b
c
l
e
f
d
