inshape FB600S Gebrauchsanweisung Seite 35

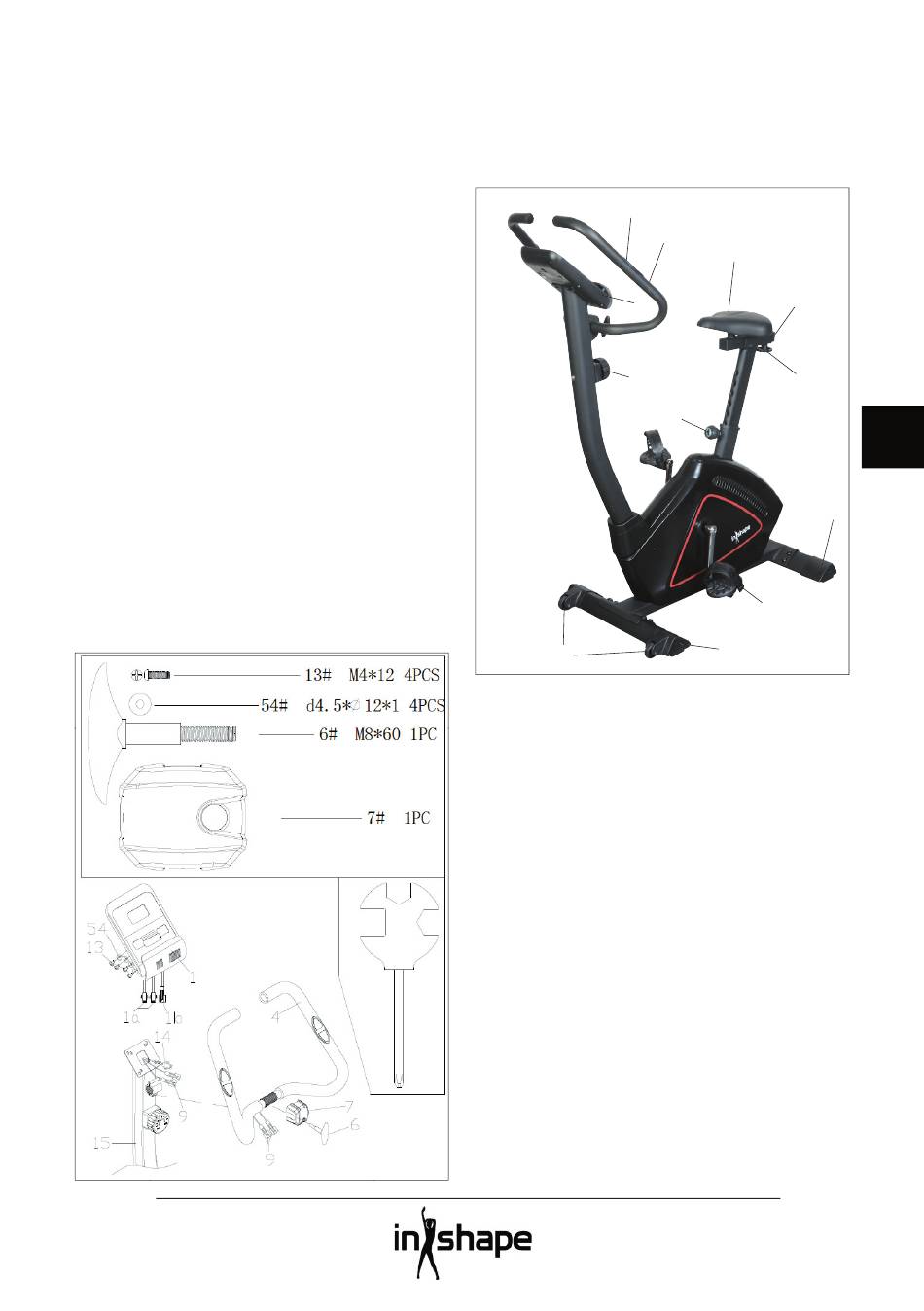

Schritt 4
Legen Sie 2 Stück 1,5 V AAA-Batterien in
das Batteriefach des Computers (1) ein.
Achten Sie darauf, dass die Batterien richtig
eingelegt wurden.
Führen Sie die Pulskabel (9) vom Lenker (4)
durch das Loch in der Lenkstange (15) und
führen Sie sie weiter zum Computerbeschlag
an der Lenkerstange.
Schließen Sie die Pulskabel (9) und das
Sensorkabel (14) an die Stecker am
Computer (1a, 1b) an.
Schrauben Sie den Computer (1) mit
Unterlegscheiben (54) und Schrauben (13)
am Computerbeschlag an der Lenkerstange
(15) fest.
Setzen Sie den Lenker (4) auf die
Lenkerstange (15), setzen Sie die
Abdeckplatte (7) auf die Verbindung und
schrauben Sie die Teile mit dem Griff (6)
fest. Achten Sie darauf, den Lenker auf den
gewünschten Winkel einzustellen, bevor Sie
den Griff (6) vollständig anziehen.
Der Heimtrainer ist nun zusammengebaut
und gebrauchsfertig.
Teile des Heimtrainers
h
j
k
g
a. Sattel
b. Gleitschiene
c. Griff zur waagerechten Einstellung des
Sattels
d. Hinterer Fuß
e. Pedal
f. Vorderer Fuß
g. Transportrad
h. Pulssensor
i. Lenker
j. Computer
k. Belastungsgriff
l. Griff zum Einstellen der Sattelhöhe
i
a
b
c
l
d
e
f
35
DE
