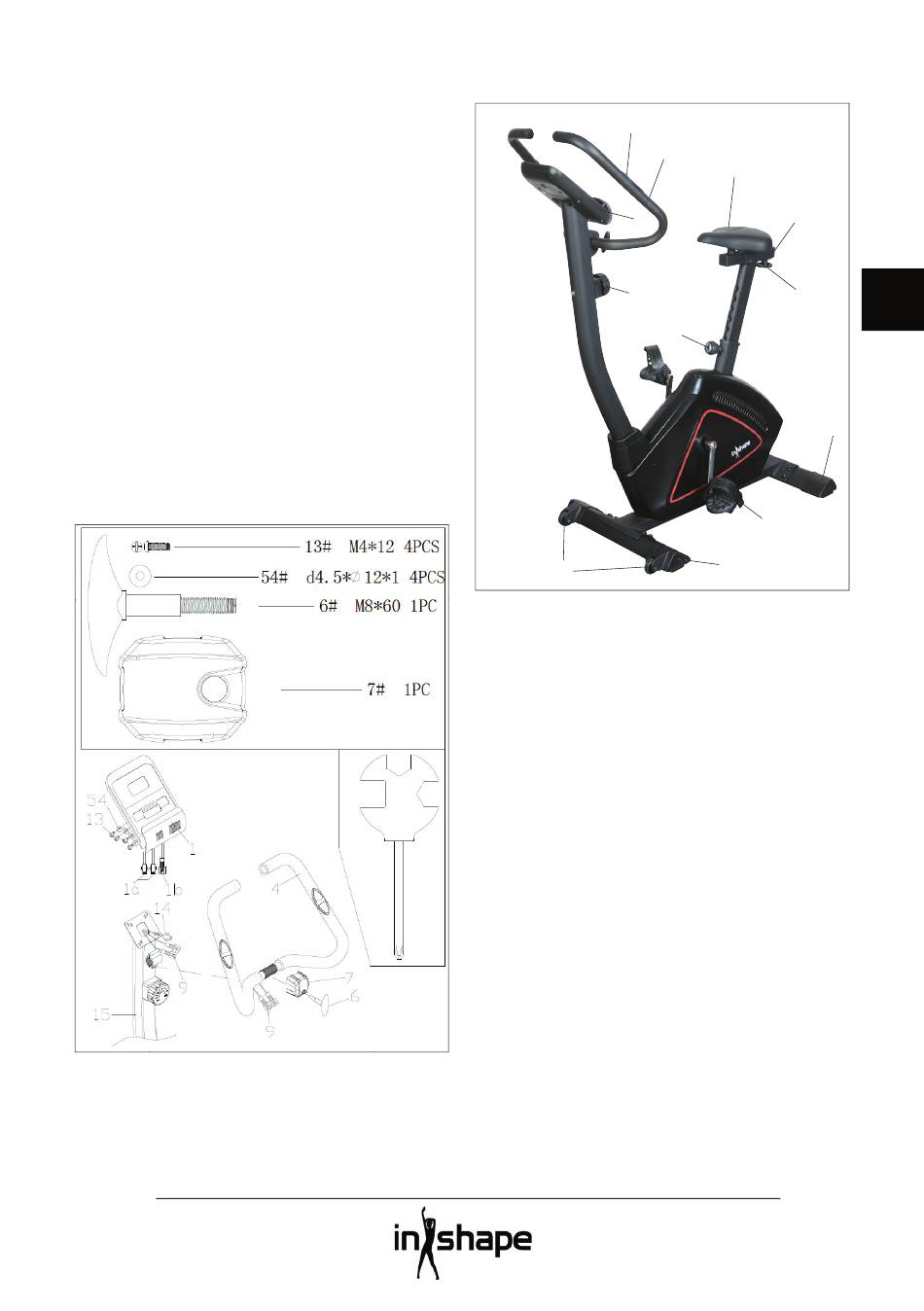

Vaihe 4
Aseta kaksi 1,5 V:n AAA-paristoa tietokoneen
paristotilaan (1). Varmista, että asetat paristot
oikein päin.
Pujota pulssikaapelit (9) ohjaustangosta (4)
ohjaustangon varressa (15) olevan reiän läpi
ohjaustangon varressa olevaan tietokonekiin
nikkeeseen.
Liitä pulssikaapelit (9) ja anturikaapeli (14)
tietokoneen (1a, 1 b)) liitäntöihin.
Kiinnitä tietokone (1) ohjaustangon varressa
(15) olevaan kiinnikkeeseen aluslevyillä (54)
ja ruuveilla (13).
Aseta ohjaustanko (4) ohjaustangon varteen
(15), aseta suojalevy (7) kokoonpanon
päälle ja kiinnitä osat säätimellä (6). Aseta
ohjaustanko oikeaan kulmaan, ennen kuin
kiristät säätimen (6) kokonaan.
Kuntopyörä on nyt koottu ja käyttövalmis.
Kuntopyörän osat
h
j
k
g.
a. Satula
b. Liukukisko
c. Satulan vaakasuoran asennon säädin
d. Takajalka
e. Poljin
f. Etujalka
g. Kuljetuspyörä
h. Syketunnistin
i. Ohjaustanko
j. Tietokone
k. Vastuksensäädin
l. Satulan korkeuden säädin
i
a
b
c
l
e.
f.
