- Seite 1 SRO 022 S-DIAS Safety Relais Ausgangsmodul Betriebsanleitung Erstellungsdatum: 25.05.2020 Versionsdatum: 04.11.2020 Artikelnummer: 20-893-022-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
-

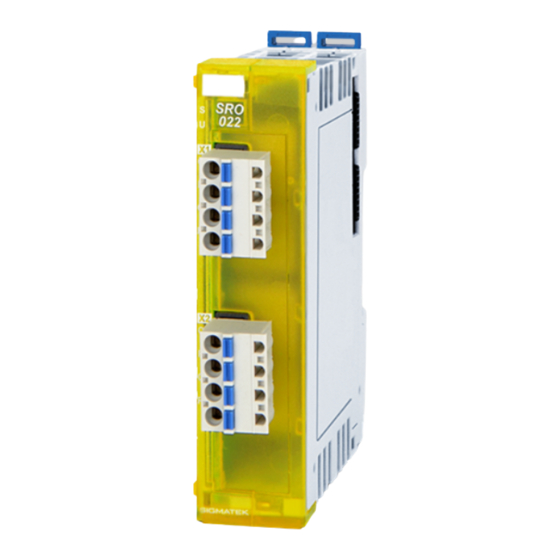

Seite 3: S-Dias Safety Relais Ausgangsmodul
Das S-DIAS Safety Relais Ausgangsmodul SRO 022 besitzt den Sicherheitsintegritätslevel SIL3 62061) bzw. Performancelevel e (PL e) (EN ISO 13849-1/-2). Das SRO 022 verfügt über: • 2 sichere Ausgänge (EN 61131-2; EN/IEC 62061 und EN ISO 13849-1/-2) Die beiden Ausgänge dienen dem sicherheitsgerichteten Schließen (NO) eines Stromkreises bei einer zulässigen Nennspannung von 24... -
Seite 4: Inhaltsverzeichnis
SRO 022 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Inhaltsverzeichnis Grundlegende Sicherheitshinweise ........4 Allgemeine Informationen zur Sicherheit ........4 Weitere Sicherheitshinweise ............5 Allgemeine Anforderungen............6 Konformität mit EU-Richtlinien ..........8 Normen zur funktionalen Sicherheit ........... 8 EU-Konformitätserklärung ............8 Sicherheitsrelevante Kenngrößen ..........9 2.3.1... - Seite 5 S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 022 Status LEDs ................. 19 Zu verwendende Steckverbinder ..........19 Beschriftungsfeld ............... 20 Verdrahtung ................21 Anschlussbeispiel ..............21 Hinweis ..................22 Montage ................. 23 Unterstützte Zykluszeiten ............. 25 Zykluszeiten unterhalb von 1 ms (in µs) ........25 Zykluszeiten größer gleich 1 ms (in ms) ........
-
Seite 6: Grundlegende Sicherheitshinweise
SRO 022 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Grundlegende Sicherheitshinweise Allgemeine Informationen zur Sicherheit Werden Sicherheitshinweise nicht beachtet, können für Personen Gefährdungen entstehen, die zu leichten bis schwersten Körperverletzungen oder in schwerwiegenden Fällen auch zum Tod führen können. In leichteren Fällen können Anlagen und Geräte Schaden nehmen. -
Seite 7: Weitere Sicherheitshinweise
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 022 Weitere Sicherheitshinweise Warnung vor gefährlicher elektrischer Spannung Warnung vor heißer Oberfläche Gefahrenzeichen für ESD-gefährdete Bauteile Dieses Symbol kennzeichnet wichtige bzw. weiterführende Informationen in Bezug auf den Betrieb der einzelnen Sicherheitsmodule. 04.11.2020 Seite 5... -
Seite 8: Allgemeine Anforderungen
Sicherheitshinweise zur Kenntnis genommen werden. Für Schäden, die durch Nichtbeachtung der Sicherheitshinweise oder der jeweiligen einschlägigen Vorschriften entstehen, übernimmt SIGMATEK GMBH & CO KG keine Haftung. Die Kenntnis der Sicherheitshinweise und der Erklärungen dieser Dokumentation sowie des Safety Systemhandbuches ist... - Seite 9 S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 022 Bestimmungsgemäße Sicherheitsmodule sind für Einsatz Verwendung sicherheitsgerichteten Anwendungen bestimmt und erfüllen alle notwendigen Bedingungen für einen sicheren Betrieb gemäß Performancelevel e (PL e) nach EN ISO 13849-1/-2 und SIL3 nach EN 62061. Verwenden Sie das Sicherheitsmodul zu Ihrer und zur Sicherheit...
-
Seite 10: Konformität Mit Eu-Richtlinien
Konformität mit EU-Richtlinien Normen zur funktionalen Sicherheit EN / IEC 62061:2005/A2:2015 EN ISO 13849-1:2015 EN ISO 13849-2:2012 EU-Konformitätserklärung EU-Konformitätserklärung Das Produkt SRO 022 ist konform mit folgenden europäischen Richtlinien: • 2006/42/EG Maschinenrichtlinie • 2014/30/EU Elektromagnetische Verträglichkeit (EMV-Richtlinie) • 2011/65/EU Beschränkung... -
Seite 11: Sicherheitsrelevante Kenngrößen
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 022 Sicherheitsrelevante Kenngrößen 2.3.1 Einbaulage waagrecht 0-55 °C Umgebungstemperatur Relais Modul Sicherheitskennwerte Sicherheitslevel SRO 022 inklusive CPU-Modul = 9,7E-09 (1/h) PL e / Kat. 4 SCP 011/SCP 111 MTTF = 240 Jahre SIL 3 DC = 98 %... -
Seite 12: Kompatibilität
SRO 022 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Kompatibilität Kompatibilität Hinsichtlich der Kompatibilität der S-DIAS-Sicherheitsbauteile Abschnitt „Kompatibilität wird S-DIAS- Sicherheitsbauteile“ des Systemhandbuchs verwiesen. Seite 10 04.11.2020... -
Seite 13: Technische Daten
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 022 Technische Daten Spezifikation Relaisausgänge Anzahl Ausführung zweikanalig Kontakt Schließer Relaistyp SIS212 21VDC SEN Nennspannung 24 V DC 230 V AC Schaltspannung maximal 30 V DC maximal 250 V AC Maximal zulässiger maximal 6 A bei 55 °C maximal 6 A bei 55 °C... - Seite 14 SRO 022 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Achtung! Das Modul SRO 022 ist nur für eine maximale Schaltspannung von 250 V AC ausgelegt. Seite 12 04.11.2020...
-
Seite 15: Verwendungszeit Des Relais-Ausgangsmoduls In Abhängigkeit Von Der Anzahl Der Schaltspiele Pro Jahr
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 022 Verwendungszeit des Relais-Ausgangsmoduls in Abhängigkeit von der Anzahl der Schaltspiele pro Jahr 50000 15.6 B 10D 2 10 4 10 6 10 8 10 Schaltspiele pro Jahr Gebrauchsdauer des Relais-Ausgangsmoduls B 10D -Wert des verwendeten Relais... -
Seite 16: Relaisbeschaltung
überschreiten. Der Summenstrom der +12 V-Versorgung darf 800 mA nicht überschreiten. Vom S-DIAS Safety CPU-Modul werden maximal 16 Safe I/O Module unterstützt. Das S-DIAS Safety Relais-Modul SRO 022 entspricht zwei Safe I/O Module bei SCP 011/SCP 111. Seite 14 04.11.2020... - Seite 17 S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 022 04.11.2020 Seite 15...
-
Seite 18: Sonstiges
SRO 022 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Sonstiges Artikelnummer 20-893-022 Hardwareversion Normung EN 62061 SIL 3 EN ISO 13849-1 PL e/Kat. 4 Approbationen CE, UL in Vorbereitung, TÜV-Austria EG-baumustergeprüft Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... +55 °C +55 … +60 °C mit Derating... -
Seite 19: Mechanische Abmessungen
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 022 Mechanische Abmessungen 04.11.2020 Seite 17... -
Seite 20: Anschlussbelegung
SRO 022 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Anschlussbelegung Seite 18 04.11.2020... -
Seite 21: Status Leds
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 022 Status LEDs Bus Status grün Buskommunikation OK Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation Safety-Used gelb Modul wird verwendet und kein Fehler Modul wird nicht verwendet oder nicht im Operational-Betrieb Ausgangsstatus gelb Ausgang EIN... -
Seite 22: Beschriftungsfeld
SRO 022 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 Seite 20 04.11.2020... -
Seite 23: Verdrahtung
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 022 Verdrahtung Anschlussbeispiel 04.11.2020 Seite 21... -
Seite 24: Hinweis
SRO 022 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Hinweis Die Eingangsfilter, welche Störimpulse unterdrücken, erlauben den Einsatz in rauen Umgebungsbedingungen. Zusätzlich ist eine sorgfältige Verdrahtungstechnik zu empfehlen, um den einwandfreien Betrieb zu gewährleisten. Folgende Installationshinweise sind zu beachten: • Vermeiden von Parallelführung der Eingangsleitungen mit Laststromkreisen •... -
Seite 25: Montage
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 022 Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung Schaltschrankrückwand herstellen. einzelnen S-DIAS Module werden aneinandergereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. - Seite 26 SRO 022 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) Seite 24 04.11.2020...
-
Seite 27: Unterstützte Zykluszeiten
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 022 Unterstützte Zykluszeiten Zykluszeiten unterhalb von 1 ms (in µs) x= unterstützt Zykluszeiten größer gleich 1 ms (in ms) x= unterstützt x= unterstützt Entsorgung Für die Entsorgung des Produktes sind die jeweiligen Richtlinien, möglicherweise länderabhängig, einzuhalten und zu befolgen. -
Seite 28: 10 Hardwareklasse Sro022
SRO 022 S-DIAS SAFETY RELAIS-AUSGANGSMODUL 10 Hardwareklasse SRO022 Hardwareklasse SRO022 für das S-DIAS Safety Digital-Ausgangsmodul SRO 022 Diese Hardwareklasse wird zum Ansteuern des Hardwaremoduls SRO 022 mit 2 sicheren digitalen Ausgängen verwendet. Genauere Hardwareinformationen findet man in der Moduldokumentation. Seite 26... -
Seite 29: 10.1 Schnittstellen
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 022 10.1 Schnittstellen 10.1.1 Allgemein Class State State Zeigt den aktuellen Status der Hardwareklasse an. DeviceID State Zeigt die Device-ID des Hardwaremoduls an. Hardware State Hardware-Version des Moduls im Format 16#XXYY (z.B. 16#0120 = Version Version 1.20) -
Seite 30: Digitale Ausgänge
SRO 022 S-DIAS SAFETY RELAIS-AUSGANGSMODUL 10.1.2 Digitale Ausgänge Safe Output [1- Input Status der sicheren digitalen Ausgänge 1 bis 2. Unsafe Output Output Mit diesen Servern kann der jeweilige sichere Ausgang geschaltet werden, [1-2] sofern bei den Einstellungen des Ausgangs im SafetyDesigner die Eigenschaft „Enable Signal Used“... -
Seite 31: Änderungen Der Dokumentation
S-DIAS SAFETY RELAIS-AUSGANGSMODUL SRO 022 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 23.07.2020 Eingangstext geändert 20.08.2020 SIL CL 3 entfernt 2.2 EU- Angepasst Konformitätserklärung 2.3 Sicherheitsrelevante Unterkapitel hinzugefügt Kenngrößen 3.1 Spezifikation Tabelle angepasst Relaisausgänge 3.1 Spezifikation Datenblatt ausgetauscht Relaisausgänge... - Seite 32 SRO 022 S-DIAS SAFETY RELAIS-AUSGANGSMODUL Seite 30 04.11.2020...
