- Seite 1 TO 161 S-DIAS Digital Ausgangsmodul Betriebsanleitung Erstellungsdatum: 30.07.2013 Versionsdatum: 04.05.2021 Artikelnummer: 20-007-161-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
-
Seite 3: S-Dias Digital Ausgangsmodul

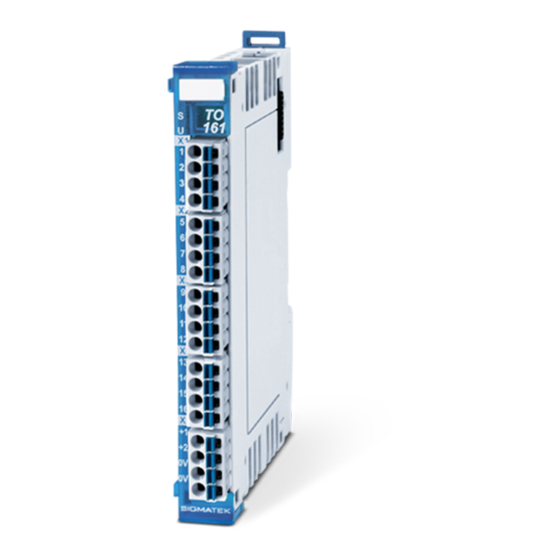

S-DIAS DIGITAL AUSGANGSMODUL TO 161 S-DIAS Digital Ausgangsmodul TO 161 mit 16 kurzschlussfesten digitalen Ausgängen Das S-DIAS Digital Ausgangsmodul TO 161 hat 16 kurzschlussfeste digitale Ausgänge in zwei Gruppen (+24 V/0,5 A/kurzschlussfest). Die Versorgungsspannung jeder Gruppe wird Unterspannung überwacht. 04.05.2021... -
Seite 4: Inhaltsverzeichnis
TO 161 S-DIAS DIGITAL AUSGANGSMODUL Inhaltsverzeichnis Technische Daten ..............4 Spezifikation digitale Ausgänge..........4 Elektrische Anforderungen............4 Spannungsüberwachung ............. 6 Sonstiges ..................6 Umgebungsbedingungen ............6 Mechanische Abmessungen ..........7 Anschlussbelegung ..............8 Status LEDs ................... 9 Zu verwendende Steckverbinder ..........9 Beschriftungsfeld ............... - Seite 5 S-DIAS DIGITAL AUSGANGSMODUL TO 161 Zykluszeiten größer gleich 1 ms (in ms) ........17 Hardwareklasse TO161 ............18 Schnittstellen ................19 8.1.1 Clients ....................19 8.1.2 Server ....................19 8.1.3 Kommunikations-Schnittstellen ............19 Beispiel ..................20 04.05.2021 Seite 3...
-
Seite 6: Technische Daten
TO 161 S-DIAS DIGITAL AUSGANGSMODUL Technische Daten Spezifikation digitale Ausgänge Anzahl Kurzschlussfest Maximal zulässiger 0,5 A Dauerlaststrom / Kanal Maximaler Summenstrom 4 A (100 % Einschaltdauer) (pro Gruppe zu je 8 Kanälen) Maximaler Summenstrom 8 A (100 % Einschaltdauer) (gesamtes Modul) - Seite 7 S-DIAS DIGITAL AUSGANGSMODUL TO 161 04.05.2021 Seite 5...
-
Seite 8: Spannungsüberwachung
TO 161 S-DIAS DIGITAL AUSGANGSMODUL Spannungsüberwachung Versorgungsspannung +24 V/1-2 Versorgungsspannung > 18 V ( entsprechendes DC OK-LED leuchtet grün) Sonstiges Artikelnummer 20-007-161 20-007-161-X (Polymer-beschichtete Leiterplatte) Hardwareversion Normung UL 508 (E247993) Approbationen UL, cUL, CE Umgebungsbedingungen Lagertemperatur -20 ... +85 °C 0 …... -
Seite 9: Mechanische Abmessungen
S-DIAS DIGITAL AUSGANGSMODUL TO 161 Mechanische Abmessungen 04.05.2021 Seite 7... -
Seite 10: Anschlussbelegung
TO 161 S-DIAS DIGITAL AUSGANGSMODUL Anschlussbelegung Die Pins der GND-Versorgung (X5: Pin 3 und Pin 4) sind intern gebrückt. Zur Versorgung des Moduls ist jeweils der Anschluss nur eines GND-Pins (Pin 3 oder Pin 4) erforderlich. Die gebrückten Anschlüsse dürfen zum Weiterschleifen der +24 V- Versorgung und der GND-Versorgung verwendet werden. -
Seite 11: Status Leds
S-DIAS DIGITAL AUSGANGSMODUL TO 161 Status LEDs Modul Status grün Modul aktiv Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation User gelb Von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu... -
Seite 12: Beschriftungsfeld
TO 161 S-DIAS DIGITAL AUSGANGSMODUL Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 Seite 10 04.05.2021... -
Seite 13: Verdrahtung
S-DIAS DIGITAL AUSGANGSMODUL TO 161 Verdrahtung Allgemeines zu den digitalen Ausgängen Der Leitungsquerschnitt der +24 V-Speisung muss für den maximal aus einer Gruppe entnommenen Ausgangsstrom ausgelegt werden. Die Ausgänge dürfen gruppenweise durch Abschalten der +24 V-Versorgung abgeschaltet werden. Das Anlegen einer Spannung an einen Ausgang, welche die Versorgungsspannung um mehr als 0,7 V übersteigt, ist unzulässig. -
Seite 14: Anschlussbeispiel
TO 161 S-DIAS DIGITAL AUSGANGSMODUL Anschlussbeispiel Seite 12 04.05.2021... -
Seite 15: Hinweise
S-DIAS DIGITAL AUSGANGSMODUL TO 161 Hinweise Folgende Richtlinien sind zu beachten: • Vermeiden von Parallelführungen der Laststromkreise mit Eingangsleitungen • Schutzbeschaltung aller Schützspulen (RC-Glieder oder Freilaufdioden) • Korrekte Masseführung Anschluss induktiver Lasten Ausgang Freilaufdiode Schutzspule Erdungsschiene nach Möglichkeit mit Schaltschrank-Erdungsschiene verbinden! -
Seite 16: Montage
TO 161 S-DIAS DIGITAL AUSGANGSMODUL Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung Schaltschrankrückwand herstellen. einzelnen S-DIAS Module werden aneinandergereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. - Seite 17 S-DIAS DIGITAL AUSGANGSMODUL TO 161 Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) 04.05.2021 Seite 15...
-
Seite 18: Adressierung
TO 161 S-DIAS DIGITAL AUSGANGSMODUL Adressierung Adresse Größe Zugriffstyp Beschreibung Reset-Wert (hex) (Byte) Speicher Output Register Bit 0 Output 1 0000 0000 Bit 1 Output 2 … Bit 15 Output 16 24 V Status Bit 0 DC 24V OK 1... -
Seite 19: Unterstützte Zykluszeiten
S-DIAS DIGITAL AUSGANGSMODUL TO 161 Unterstützte Zykluszeiten Zykluszeiten unterhalb von 1 ms (in µs) x= unterstützt Zykluszeiten größer gleich 1 ms (in ms) x= unterstützt x= unterstützt 04.05.2021 Seite 17... -
Seite 20: Hardwareklasse To161
TO 161 S-DIAS DIGITAL AUSGANGSMODUL Hardwareklasse TO161 Hardwareklasse TO161 für das S-DIAS-Digital-Modul TO 161 Diese Hardwareklasse wird zum Ansteuern des Hardwaremoduls TO 161 mit 16 digitalen Ausgängen verwendet. Genauere Hardwareinformationen findet Moduldokumentation. Seite 18 04.05.2021... -
Seite 21: Schnittstellen
S-DIAS DIGITAL AUSGANGSMODUL TO 161 Schnittstellen 8.1.1 Clients Dieser Client muss zu einem S-DIAS-Port, einem „SdiasOut_[x]“-Server, SdiasIn verbunden werden. Place Auf diesem Client wird die physikalische Platzierung des Hardwaremoduls angegeben. Es sind 64 Module, von 0 bis 63, möglich. Required... -
Seite 22: Beispiel
TO 161 S-DIAS DIGITAL AUSGANGSMODUL Beispiel Seite 20 04.05.2021... -
Seite 23: Änderungen Der Dokumentation
S-DIAS DIGITAL AUSGANGSMODUL TO 161 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 24.10.2013 Schwingungsfestigkeit hinzugefügt 23.12.2013 3 Anschlussbelegung Zeichnung geändert 4.2 Anschlussbeispiel Anschlussbeispiel hinzugefügt 11.02.2014 3 Anschlussbelegung Zeichnung geändert 3.2 Zu verwendende Anschlussvermögen hinzugefügt Steckverbinder 01.04.2014 1.4 Sonstiges UL hinzugefügt... - Seite 24 TO 161 S-DIAS DIGITAL AUSGANGSMODUL Seite 22 04.05.2021...
