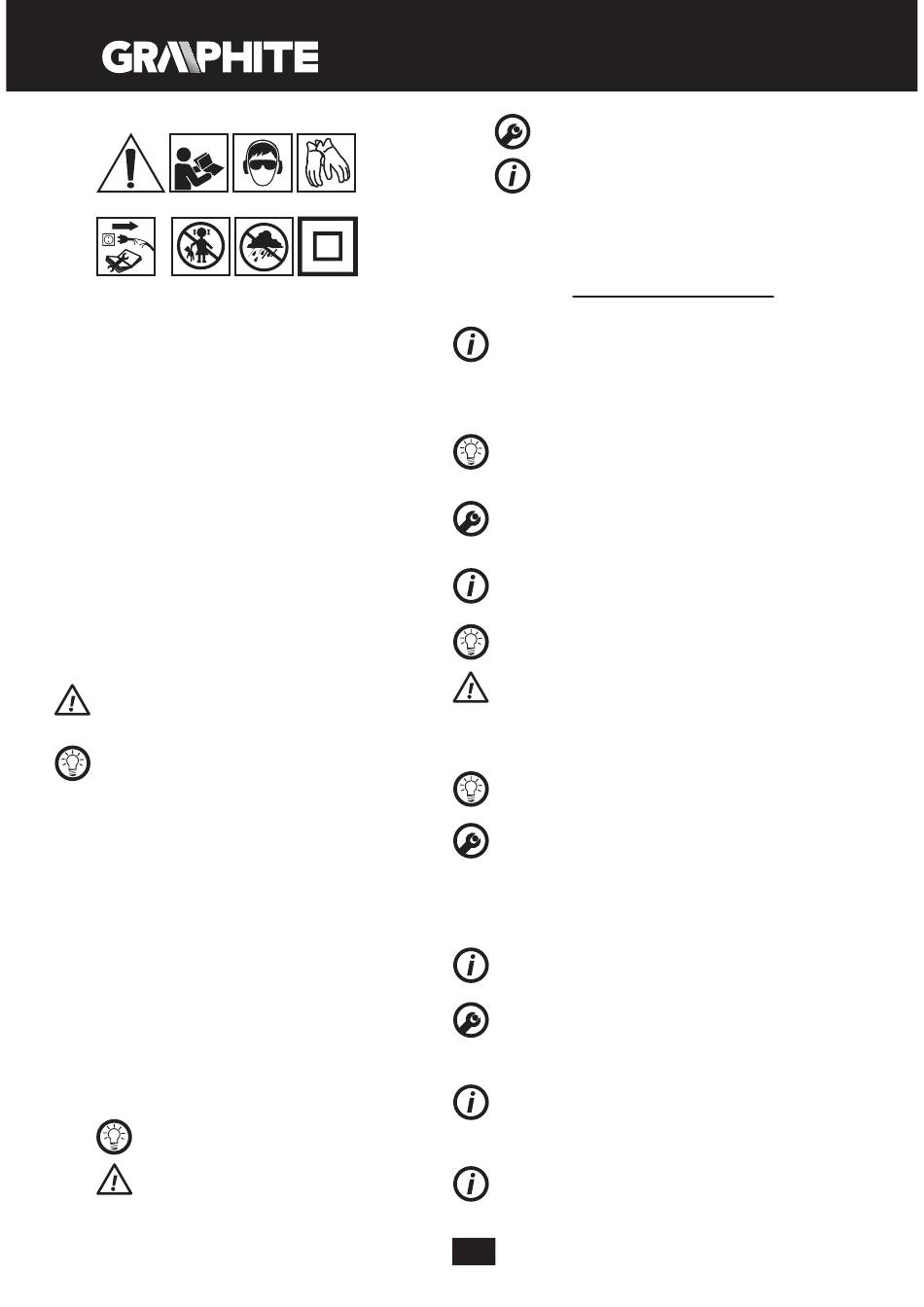

Izmantoto piktogrammu skaidrojums
1
2
3
5
6
7
Uzmanību – jāievēro īpaši piesardzības līdzekļi
1.
Izlasīt lietošanas instrukciju, ievērot tajā ietvertus brīdinājumus
2.
un drošības noteikumus!
Izmantot personīgās aizsardzības līdzekļus (aizsargbrilles,
3.
dzirdes aizsargi)
Izmantot aizsargcimdus
4.
Atslēgt barošanas vadu pirms apkalpošanas vai remontdarbiem
5.
Nepielaist bērnus pie iekārtas
6.
Sargāt no lietus
7.
Otrā aizsardzības klase
8.
UZBŪVE UN PIELIETOJUMS
Leņķa slīpmašīna ir manuālā elektroiekārta ar II izolācijas klasi.
Elektroiekārtas piedziņu viedo vienfāzes kolektora dzinējs, kura
rotācijas ātrums tiek reducēts ar leņķa zobrata pārvada palīdzību.
Tā var kalpot gan slīpēšanai, gan arī griešanai. Šī tipa elektroiekārtas
izmanto visa veida nelīdzenumu likvidēšanai no metāla elementiem,
šuvju virsmas apstrādei, plānsienu cauruļu un nelielu metāla
elementu pārgriešanai utt. Izmantojot atbilstošu aprīkojumu, leņķa
slīpmašīna var tikt izmantot ne tikai griešanai un slīpēšanai, bet arī
tīrīšanai, piemēram, no rūsas, krāsas u.tml.
Leņķa slīpmašīnas pielietošanas sfēras ir visa veida remontdarbi
un konstruktīvie darbi, kas ir saistīti ne tikai ar metāliem. Leņķa
slīpmašīna var tikt izmantota būvniecības materiālu, piemēram,
ķieģeļu, kaltā akmens, keramikas flīžu u.tml. griešanai un slīpēšanai.
Ierīce ir paredzēta tikai sausam darbam, tā nevar tikt izmantota
pulēšanai. Nedrīkst izmantot elektroierīci neatbilstoši tās
izmantošanas mērķim.
Lietošana neatbilstoši izmantošanas mērķim.
• Nedrīkst apstrādāt materiālus, kas satur azbestu. Azbests ir
kancerogēns.
• Nedrīkst apstrādāt materiālus, kuru putekļi ir viegli
uzliesmojoši vai sprādzienbīstami. Darba laikā ar elektroiekārtu
veidojas dzirksteles, kas var izraisīt izdalāmo tvaiku aizdegšanos.
• Slīpēšanas
darbiem
nedrīkst
paredzētas griešanai. Griezējdiski strādā ar frontālo virsmu un,
slīpējot ar šāda diska sānu virsmu, var sabojāt griezējdisku, kā
rezultātā operators var gūt ievainojumus.
GRAFISKĀS DAĻAS APRAKSTS
Zemāk minētā numerācija attiecās uz tiem ierīces elementiem, kuri ir
minēti šīs instrukcijas grafiskajā daļā.
Darbvārpstas bloķēšanas poga
1.
Slēdzis
2.
Papildrokturis
3.
Diska aizsegs
4.
Ārējā manšete
5.
Iekšējā manšete
6.
Svira (diska aizsegam)
10.
* Attēls un izstrādājums var nedaudz atšķirties.
SIMBOLU APRAKSTS
PIEZĪME
BRĪDINĀJUMS
4
8
izmantot
slīpripas,
kas
60
MONTĀŽA/IESTATĪJUMI
INFORMĀCIJA
APRĪKOJUMS UN PIEDERUMI
Diska aizsegs - 1 gab.
1.
Speciālā atslēga - 1 gab.
2.
Papildrokturis
- 1 gab.
3.
SAGATAVOŠANĀS DARBAM
PAPILDROKTURA MONTĀŽA
Papildrokturis (3) tiek uzlikts vienā no slīpmašīnas galvas atverēm. Ir
ieteicams izmantot slīpmašīnu ar piestiprinātu papildrokturi. Darba
laikā, turot slīpmašīnu ar abām rokām, tiek mazināts risks pieskarties
ar roku pie rotējošā diska vai sukas, kā arī gūt traumu atsitiena
parādības laikā.
DISKA AIZSEGA MONTĀŽA UN REGULĒŠANA
Diska aizsegs sargā operatoru no drumslām, nejaušā kontakta
ar darbinstrumentu vai dzirkstelēm. Tam jābūt vienmēr
piestiprinātam, papildus pievēršot uzmanību tam, lai tā
aizsedzošā daļa būtu vērsta pret operatoru.
Diska aizsega montāžas konstrukcija ļauj piestiprināt aizsegu
optimālajā stāvoklī bez papildu instrumentu izmantošanas.
• Atlaist un atvilkt sviru (10) uz diska aizsega (4).
• Pagriezt diska aizsegu (4) nepieciešamajā stāvoklī.
• Nobloķēt, nolaižot sviru (10).
Diska aizsega demontāža un regulācijas notiek tieši pretēji tā
montāžai.
DARBINSTRUMENTU NOMAIŅA
Darbinstrumentu nomaiņas laikā jāizmanto darba cimdi.
Darbvārpstas bloķēšanas poga (1) ir domāta tikai slīpmašīnas
darbvārpstas bloķēšanai darbinstrumenta montāžas vai
demontāžas laikā. Nedrīkst izmantot to kā bremzēšanas
pogu diska griešanās laikā. Pretējā gadījumā var tikt bojāta
slīpmašīna vai ievainots lietotājs.
DISKU MONTĀŽA
Slīpdisku vai griezējdisku ar biezumu zem 3 mm gadījumā
ārējās manšetes (5) uzgriezni nepieciešams uzskrūvēt ar
plakano virsmu pret diska pusi (B att.).
• Nospiest darbvārpstas bloķēšanas pogu (1).
• Ielikt speciālo atslēgu (atrodas komplektācijā) ārējās manšetes (5)
atverēs (A att.).
• Pagriezt atslēgu, padarīt vaļīgāku un noņemt ārējo manšeti (5).
• Uzlikt disku tā, lai tas tiktu piespiests pie iekšējās manšetes (6)
virsmas.
• Pieskrūvēt ārējo manšeti (5) un viegli pievilkt ar speciālo atslēgu.
Diska demontāža notiek pretēji tā montāžai. Montāžas laikā diskam
jābūt piespiestam pie iekšējās manšetes (6) virsmas.
DARBINSTRUMENTU AR VĪTŅOTO ATVERI MONTĀŽA
• Nospiest darbvārpstas bloķēšanas pogu (1).
• Noņemt iepriekš piestiprinātus darbinstrumentus – ja tie tika
piestiprināti.
• Pirms montāžas noņemt abas manšetes – iekšējo (6) un ārējo (5).
• Pieskrūvēt darbinstrumenta vītņoto daļu pie darbvārpstas un
viegli pievilkt.
Darbinstrumentu ar vītņoto atveri demontāža ir tieši pretēja to
montāžai.
LEŅĶA SLĪPMAŠĪNAS MONTĀŽA LEŅĶA SLĪPMAŠĪNU STATĪVĀ
Ir pieļaujama leņķa slīpmašīnas izmantošana ar leņķa slīpmašīnām
paredzēto statīvu ar nosacījumu, ka tā tiks pareizi piestiprināta
saskaņā ar statīva ražotāja montāžas instrukciju.
