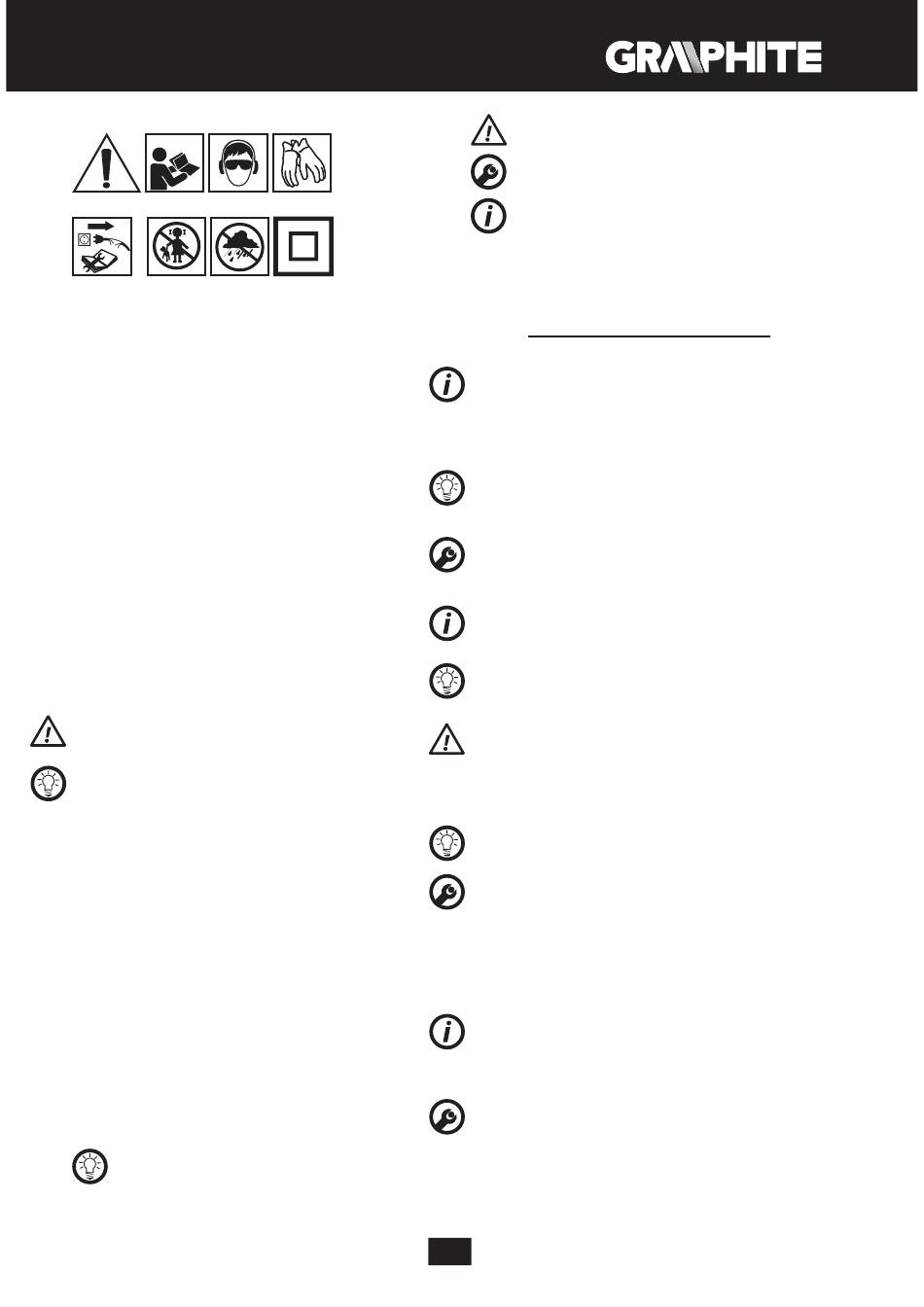

Vysvetlenie použitých piktogramov.
1
2
3
5
6
7
Pozor, dodržiavajte mimoriadnu opatrnosť
1.
Prečítajte si návod na obsluhu, dodržiavajte výstrahy a
2.
bezpečnostné predpisy, ktoré sa v ňom nachádzajú!
Používajte prostriedky osobnej ochrany (chrániče očí, ochranu
3.
sluchu)
Používajte ochranné rukavice
4.
Skôr, ako začnete činnosti súvisiace s údržbou alebo opravou
5.
zariadenia, odpojte napájací kábel.
Zabráňte prístupu detí do blízkosti zariadenia
6.
Chráňte pred dažďom
7.
Druhá ochranná trieda
8.
KONŠTRUKCIA A POUŽITIE
Uhlová brúska je ručné elektrické náradie s izoláciou 2. triedy.
Zariadenie je poháňané jednofázovým komutátorovým motorom,
ktorého rýchlosť otáčania je redukovaná pomocou uhlovej
prevodovky s ozubením. Brúska môže slúžiť tak na brúsenie, ako
aj na rezanie. Elektrické náradie tohto typu má široké použitie
na odstraňovanie nerovností každého typu z povrchu kovových
súčiastok, povrchové obrábanie zvarov, prerezávania tenkostenných
trubíc a malých kovových predmetov atď. Pri použití vhodného
príslušenstva možno uhlovú brúsku použiť nielen na rezanie a
brúsenie, ale aj na čistenie napr. hrdze, maliarskych náterov atď.
Rozsah jej použitia sú široko chápané opravárske a konštrukčné
práce nielen súvisiace s kovmi. Uhlovú brúsku možno používať aj
na rezanie a brúsenie stavebných materiálov napr. tehla, dlažobná
kocka, keramické dlaždice atď.
Zariadenie je určené výhradne na prácu na sucho, neslúži
na leštenie. Elektrické náradie nepoužívajte v rozpore s jeho
určením
Použitie v rozpore s určením.
• Neobrábajte
materiály
obsahujúce
karcinogénny.
• Neobrábajte materiály, ktorých prach je horľavý alebo
výbušný. Pri práci s elektrickým náradím sa vytvárajú iskry, ktoré
môžu spôsobiť zapálenie uvoľňujúcich sa výparov.
• Na brúsenie nie je dovolené používať kotúče určené na
rezanie. Kotúče určené na rezanie pracujú čelnou stranou a brúsenie
bočným povrchom takéhoto brúsneho kotúča môže spôsobiť jeho
poškodenie, čo môže spôsobiť zranenie obsluhujúcej osoby.
VYSVETLIVKY KU GRAFICKEJ ČASTI
Nasledujúce číslovanie sa vzťahuje na časti
zariadenia zobrazené v grafickej časti tohto návodu.
Aretačné tlačidlo vretena
1.
Spínač
2.
Prídavná rukoväť
3.
Kryt kotúča
4.
Vonkajšia manžeta
5.
Vnútorná manžeta
6.
Páčka (krytu kotouče)
10.
* Obrázok s výrobkom sa nemusia zhodovať.
OPIS POUŽITÝCH GRAFICKÝCH ZNAKOV
POZOR!
4
8
azbest.
Azbest je
47
VÝSTRAHA
MONTÁŽ/NASTAVENIA
INFORMÁCIA
VYBAVENIE A PRÍSLUŠENSTVO
Kryt kotúča
- 1 ks
1.
Špeciálny kľúč
- 1 ks
2.
Prídavná rukoväť
- 1 ks
3.
PRED UVEDENÍM DO PREVÁDZKY
MONTÁŽ PRÍDAVNEJ RUKOVÄTE
Prídavná rukoväť (3) sa inštaluje v jednom z otvorov na hlavici
brúsky. Odporúča sa brúsku používať s prídavnou rukoväťou. Ak sa
pri práci drží brúska oboma rukami (pri použití prídavnej rukoväte),
riziko dotknutia sa rukou otáčajúceho sa kotúča alebo kefky, ako aj
úrazu pri spätnom odraze, je nižšie.
MONTÁŽ A NASTAVENIE KRYTU KOTÚČA
Kryt kotúča chráni obsluhujúcu osobu pred úlomkami,
náhodným kontaktom s pracovným nástrojom alebo iskrami.
Mal by byť vždy namontovaný s dodatočným overením, či je
jeho kryjúca časť otočená k obsluhujúcej osobe.
Konštrukcia upevňovania krytu kotúča umožňuje nastavenie krytu
bez použitia náradia v optimálnej polohe.
• Uvoľnite a odtiahnite páku (10) na kryte kotúča (4).
• Kryt kotúča (4) otočte do zvolenej polohy.
• Zablokujte tak, že spustíte páku (10).
Demontáž a regulácia krytu kotúča prebieha v opačnom poradí ako
jeho montáž.
VÝMENA PRACOVNÝCH NÁSTROJOV
Pri vykonávaní výmeny pracovných nástrojov používajte
pracovné rukavice.
Aretačné tlačidlo vretena (1) slúži výhradne na blokovanie
vretena brúsky pri montáži alebo demontáži pracovného
nástroja. Nie je dovolené používať ho ako brzdiace tlačidlo
vtedy, keď sa brúska otáča. V takomto prípade môže dôjsť k
poškodeniu brúsky alebo zraneniu obsluhujúcej osoby.
MONTÁŽ KOTÚČOV
V prípade brúsnych alebo rozrezávacích kotúčov s hrúbkou do 3
mm treba maticu vonkajšej manžety (5) naskrutkovať plochou
stranou od strany kotúča (obr. B).
• Stlačte aretačné tlačidlo vretena (1).
• Špeciálny kľúč (je súčasťou príslušenstva) vložte do otvorov
vonkajšej manžety (5) (obr. A).
• Kľúčom otočte – uvoľnite a zložte vonkajšiu manžetu (5).
• Kotúč založte tak, aby bol pritlačený k povrchu vnútornej manžety
(6).
• Vonkajšiu manžetu (5) priskrutkujte a zľahka utiahnite špeciálnym
kľúčom.
Demontáž kotúčov prebieha v opačnom poradí ako montáž. Pri
montáži by mal byť kotúč pritlačený k ploche vnútornej manžety (6)
a stredovo osadený na jej zápichu.
MONTÁŽ PRACOVNÝCH NÁSTROJOV SO ZÁVITOVÝM OTVO-
ROM
• Stlačte aretačné tlačidlo vretena (1).
• Odmontujte predtým namontovaný pracovný nástroj – ak je
namontovaný.
• Pred montážou zložte obidve manžety – vnútornú (6) aj vonkajšiu
manžetu (5).
• Priskrutkujte závitovú časť pracovného nástroja na vreteno a
zľahka utiahnite.
