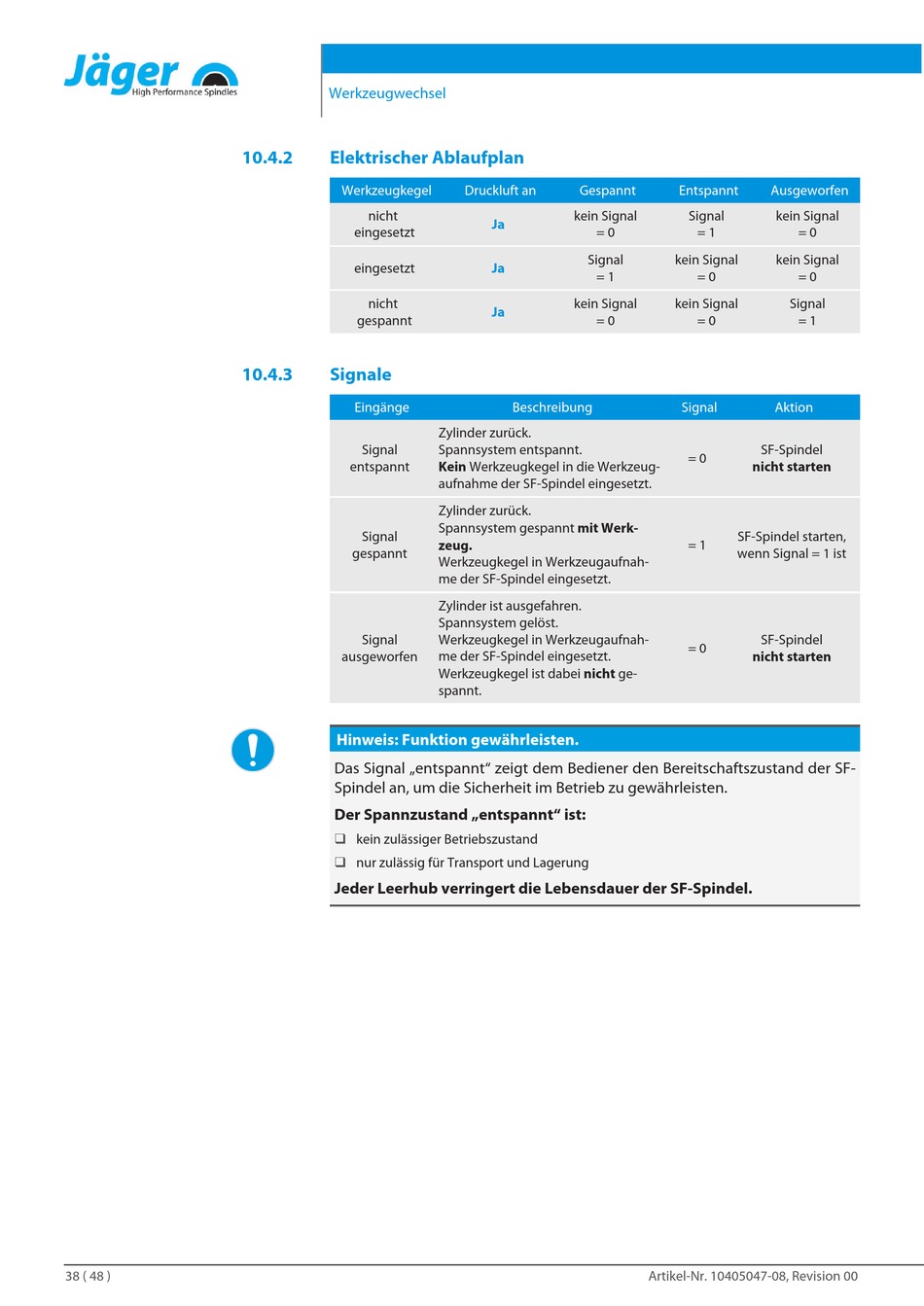

38 ( 48 )
Werkzeugwechsel
10.4.2
Elektrischer Ablaufplan
Werkzeugkegel
nicht
eingesetzt
eingesetzt
nicht
gespannt
10.4.3
Signale
Eingänge
Signal
entspannt
Signal
gespannt
Signal
ausgeworfen
Hinweis: Funktion gewährleisten.
Das Signal „entspannt" zeigt dem Bediener den Bereitschaftszustand der SF-
Spindel an, um die Sicherheit im Betrieb zu gewährleisten.
Der Spannzustand „entspannt" ist:
q
kein zulässiger Betriebszustand
q
nur zulässig für Transport und Lagerung
Jeder Leerhub verringert die Lebensdauer der SF-Spindel.
Druckluft an
Gespannt
kein Signal
Ja
= 0
Signal
Ja
= 1
kein Signal
Ja
= 0
Beschreibung
Zylinder zurück.
Spannsystem entspannt.
Kein Werkzeugkegel in die Werkzeug-
aufnahme der SF-Spindel eingesetzt.
Zylinder zurück.
Spannsystem gespannt mit Werk-
zeug.
Werkzeugkegel in Werkzeugaufnah-
me der SF-Spindel eingesetzt.
Zylinder ist ausgefahren.
Spannsystem gelöst.
Werkzeugkegel in Werkzeugaufnah-
me der SF-Spindel eingesetzt.
Werkzeugkegel ist dabei nicht ge-
spannt.
Entspannt
Ausgeworfen
Signal
kein Signal
= 1
= 0
kein Signal
kein Signal
= 0
= 0
kein Signal
Signal
= 0
= 1
Signal
Aktion
SF-Spindel
= 0
nicht starten
SF-Spindel starten,
= 1
wenn Signal = 1 ist
SF-Spindel
= 0
nicht starten
Artikel-Nr. 10405047-08, Revision 00
