Für die Vorgabe der Luftquali-
tät siehe Kapitel „Luftrein-
heitsklassen (ISO 8573-1)
[
30]".
}
30 ( 48 )

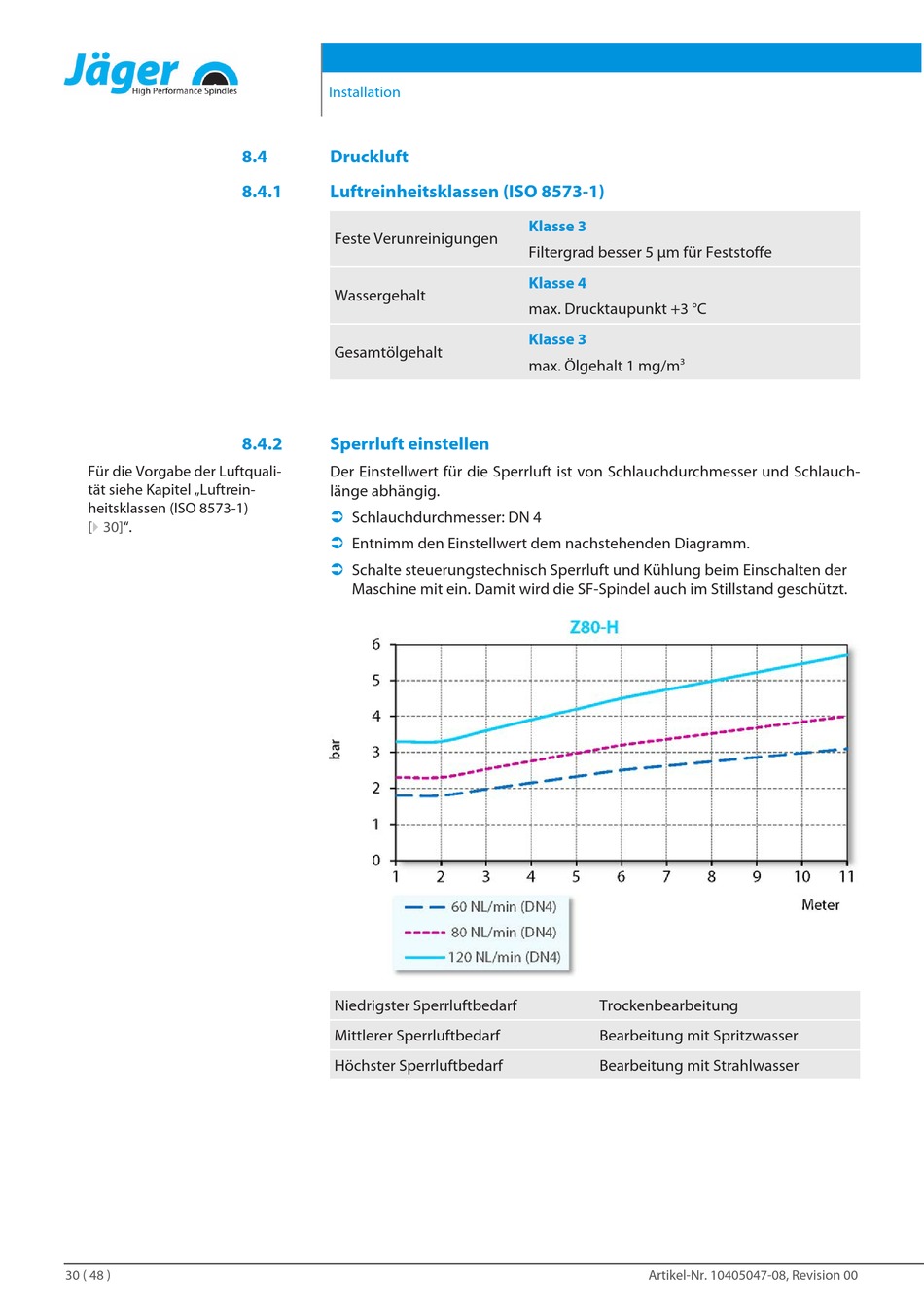

Installation
8.4
Druckluft
8.4.1
Luftreinheitsklassen (ISO 8573-1)
Feste Verunreinigungen
Wassergehalt
Gesamtölgehalt
8.4.2
Sperrluft einstellen
Der Einstellwert für die Sperrluft ist von Schlauchdurchmesser und Schlauch-
länge abhängig.
Ü
Schlauchdurchmesser: DN 4
Ü
Entnimm den Einstellwert dem nachstehenden Diagramm.
Ü
Schalte steuerungstechnisch Sperrluft und Kühlung beim Einschalten der
Maschine mit ein. Damit wird die SF-Spindel auch im Stillstand geschützt.
Niedrigster Sperrluftbedarf
Mittlerer Sperrluftbedarf
Höchster Sperrluftbedarf
Klasse 3
Filtergrad besser 5 µm für Feststoffe
Klasse 4
max. Drucktaupunkt +3 °C
Klasse 3
3
max. Ölgehalt 1 mg/m
Trockenbearbeitung
Bearbeitung mit Spritzwasser
Bearbeitung mit Strahlwasser
Artikel-Nr. 10405047-08, Revision 00
