10 ( 36 )

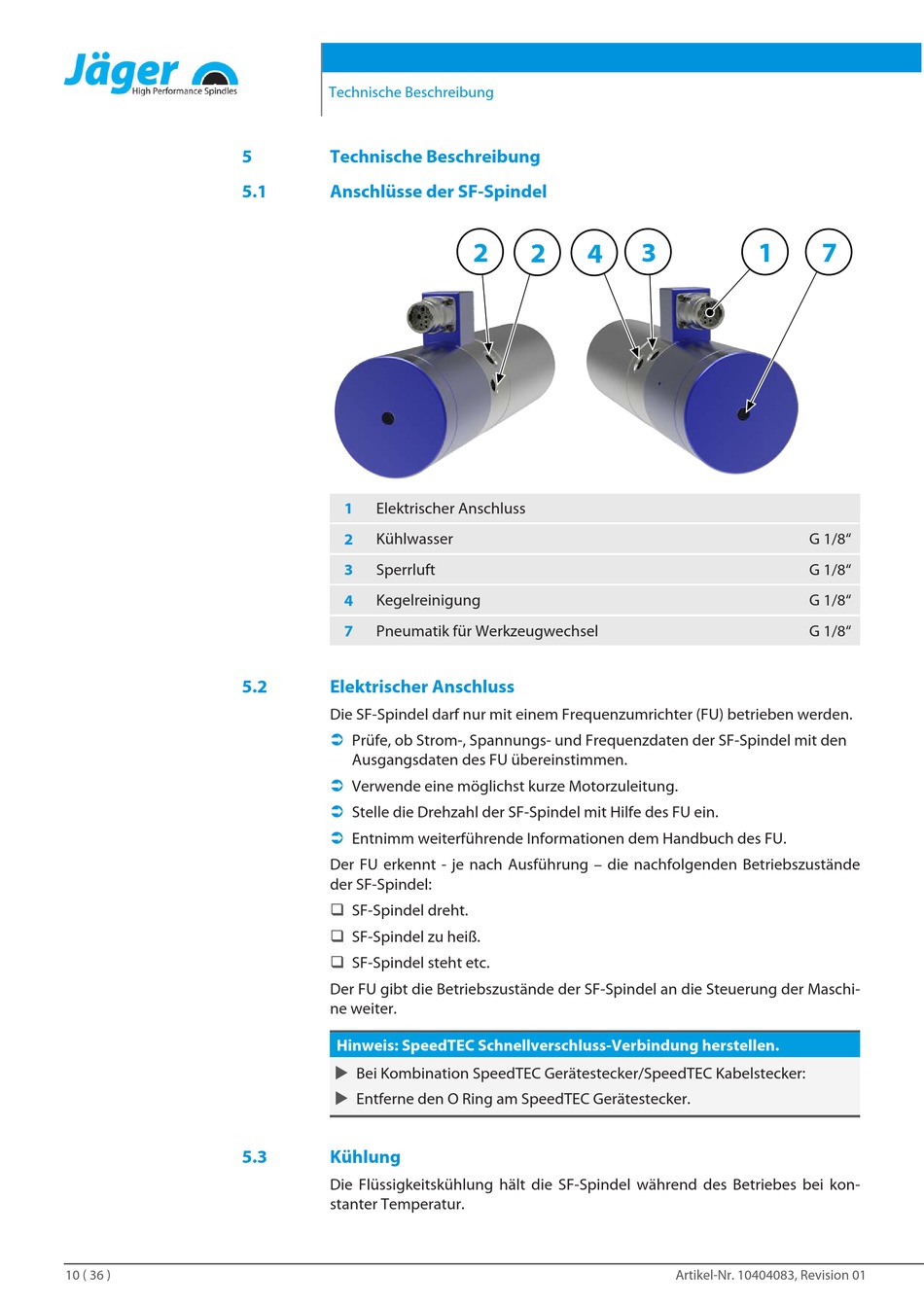

Technische Beschreibung
5
Technische Beschreibung
5.1
Anschlüsse der SF-Spindel
1
Elektrischer Anschluss
2
Kühlwasser
3
Sperrluft
4
Kegelreinigung
7
Pneumatik für Werkzeugwechsel
5.2
Elektrischer Anschluss
Die SF-Spindel darf nur mit einem Frequenzumrichter (FU) betrieben werden.
Ü
Prüfe, ob Strom-, Spannungs- und Frequenzdaten der SF-Spindel mit den
Ausgangsdaten des FU übereinstimmen.
Ü
Verwende eine möglichst kurze Motorzuleitung.
Ü
Stelle die Drehzahl der SF-Spindel mit Hilfe des FU ein.
Ü
Entnimm weiterführende Informationen dem Handbuch des FU.
Der FU erkennt - je nach Ausführung – die nachfolgenden Betriebszustände
der SF-Spindel:
q
SF-Spindel dreht.
q
SF-Spindel zu heiß.
q
SF-Spindel steht etc.
Der FU gibt die Betriebszustände der SF-Spindel an die Steuerung der Maschi-
ne weiter.
Hinweis: SpeedTEC Schnellverschluss-Verbindung herstellen.
u
Bei Kombination SpeedTEC Gerätestecker/SpeedTEC Kabelstecker:
u
Entferne den O Ring am SpeedTEC Gerätestecker.
5.3
Kühlung
Die Flüssigkeitskühlung hält die SF-Spindel während des Betriebes bei kon-
stanter Temperatur.
2
3
2
4
1
7
G 1/8"
G 1/8"
G 1/8"
G 1/8"
Artikel-Nr. 10404083, Revision 01
