Betriebsspannungsbereich:
10 - 30 VDC (UL – Klasse 2)
Schaltabstand: Sn 2,0 mm
Kurzschluss- und verpolungs-
fest.
Artikel-Nr. 10405047-08, Revision 00
6.5

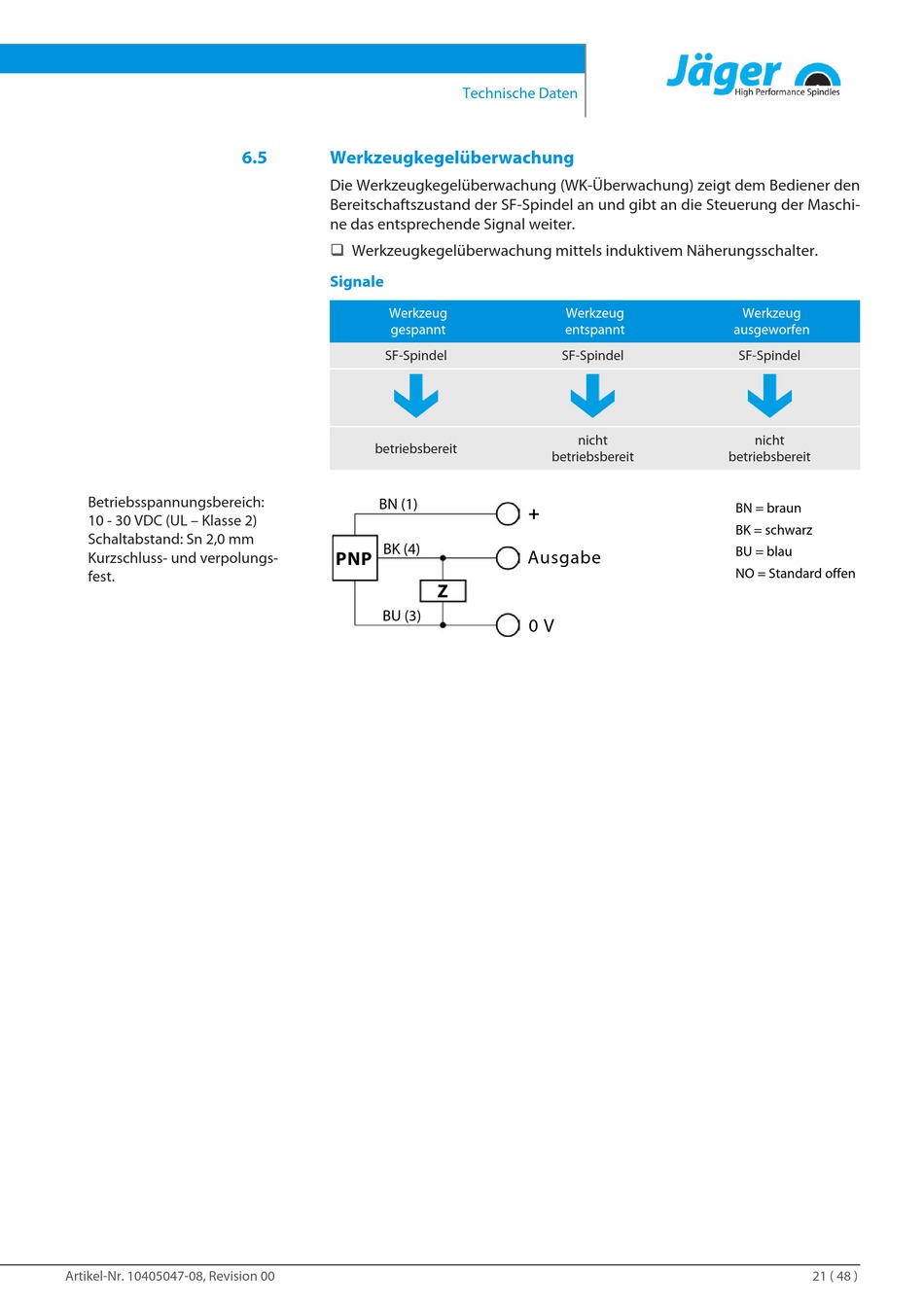

Werkzeugkegelüberwachung
Die Werkzeugkegelüberwachung (WK-Überwachung) zeigt dem Bediener den
Bereitschaftszustand der SF-Spindel an und gibt an die Steuerung der Maschi-
ne das entsprechende Signal weiter.
q
Werkzeugkegelüberwachung mittels induktivem Näherungsschalter.
Signale
Werkzeug
gespannt
SF-Spindel
betriebsbereit
BN (1)
BK (4)
PNP
BU (3)
Technische Daten
Werkzeug
entspannt
SF-Spindel
nicht
betriebsbereit
+
Ausgabe
Z
0 V
Werkzeug
ausgeworfen
SF-Spindel
nicht
betriebsbereit
BN = braun
BK = schwarz
BU = blau
NO = Standard offen
21 ( 48 )
