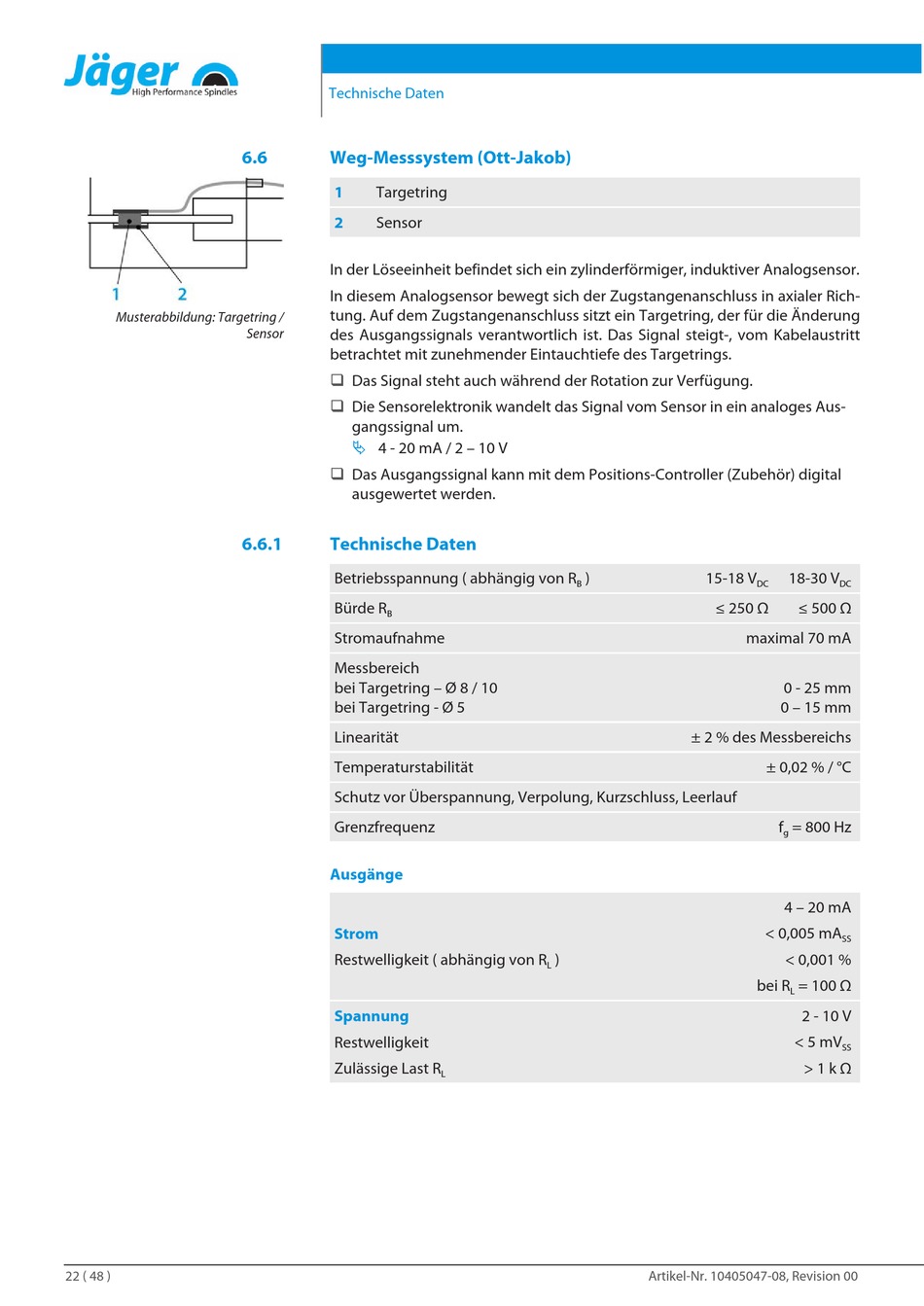

Musterabbildung: Targetring /
22 ( 48 )
Technische Daten
6.6
Weg-Messsystem (Ott-Jakob)
1
Targetring
2
Sensor
In der Löseeinheit befindet sich ein zylinderförmiger, induktiver Analogsensor.
In diesem Analogsensor bewegt sich der Zugstangenanschluss in axialer Rich-
tung. Auf dem Zugstangenanschluss sitzt ein Targetring, der für die Änderung
Sensor
des Ausgangssignals verantwortlich ist. Das Signal steigt-, vom Kabelaustritt
betrachtet mit zunehmender Eintauchtiefe des Targetrings.
q
Das Signal steht auch während der Rotation zur Verfügung.
q
Die Sensorelektronik wandelt das Signal vom Sensor in ein analoges Aus-
gangssignal um.
Ä
4 - 20 mA / 2 – 10 V
q
Das Ausgangssignal kann mit dem Positions-Controller (Zubehör) digital
ausgewertet werden.
6.6.1
Technische Daten
Betriebsspannung ( abhängig von R
Bürde R
B
Stromaufnahme
Messbereich
bei Targetring – Ø 8 / 10
bei Targetring - Ø 5
Linearität
Temperaturstabilität
Schutz vor Überspannung, Verpolung, Kurzschluss, Leerlauf
Grenzfrequenz
Ausgänge
Strom
Restwelligkeit ( abhängig von R
Spannung
Restwelligkeit
Zulässige Last R
)
B
)
L
L
15-18 V
18-30 V
DC
≤ 250 Ω
≤ 500 Ω
maximal 70 mA
0 - 25 mm
0 – 15 mm
± 2 % des Messbereichs
± 0,02 % / °C
f
= 800 Hz
g
4 – 20 mA
< 0,005 mA
< 0,001 %
bei R
= 100 Ω
L
2 - 10 V
< 5 mV
> 1 k Ω
Artikel-Nr. 10405047-08, Revision 00
