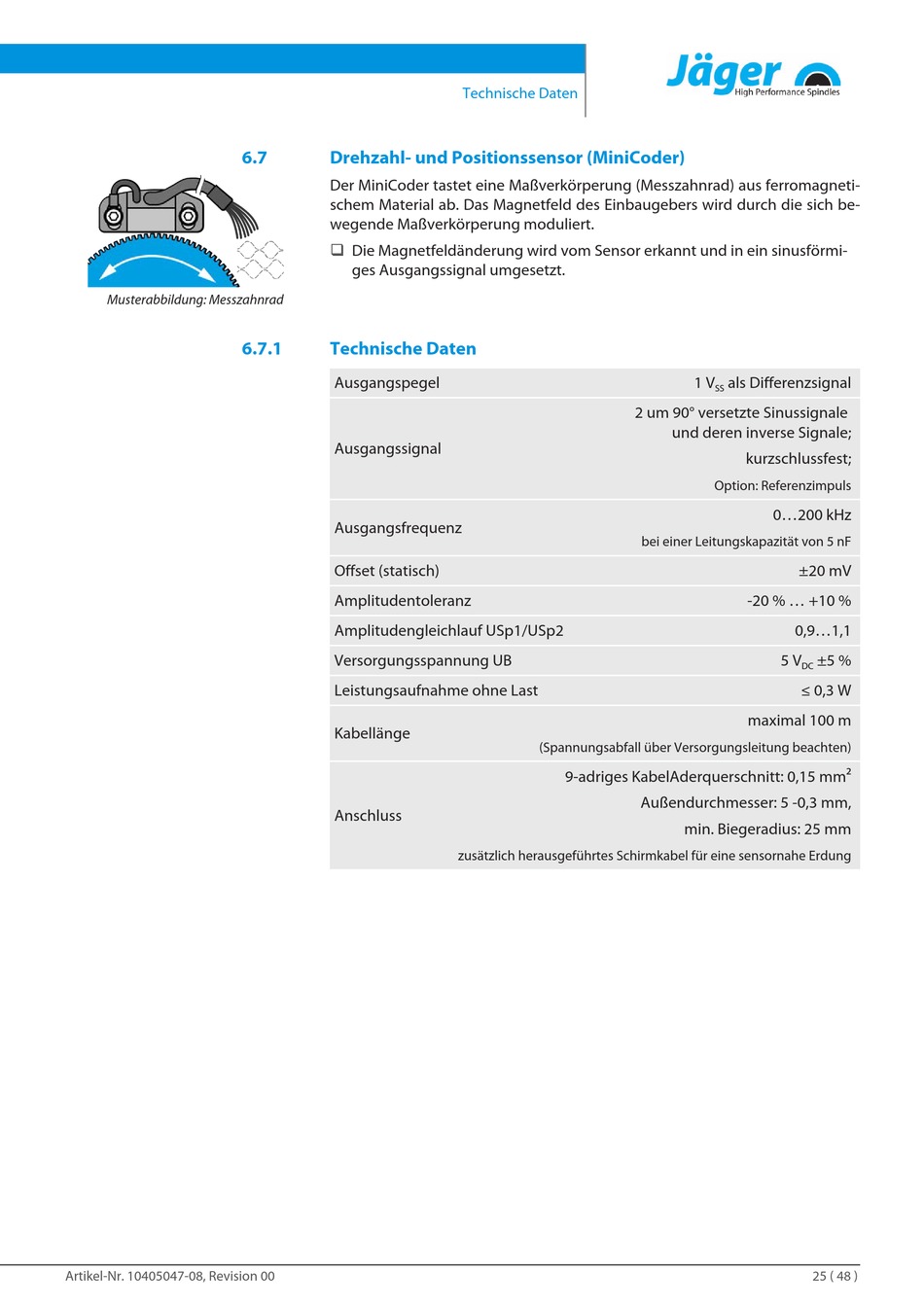

Musterabbildung: Messzahnrad
Artikel-Nr. 10405047-08, Revision 00
6.7
Drehzahl- und Positionssensor (MiniCoder)
Der MiniCoder tastet eine Maßverkörperung (Messzahnrad) aus ferromagneti-
schem Material ab. Das Magnetfeld des Einbaugebers wird durch die sich be-
wegende Maßverkörperung moduliert.
q
Die Magnetfeldänderung wird vom Sensor erkannt und in ein sinusförmi-
ges Ausgangssignal umgesetzt.
6.7.1
Technische Daten
Ausgangspegel
Ausgangssignal
Ausgangsfrequenz
Offset (statisch)
Amplitudentoleranz
Amplitudengleichlauf USp1/USp2
Versorgungsspannung UB
Leistungsaufnahme ohne Last
Kabellänge
Anschluss
Technische Daten
(Spannungsabfall über Versorgungsleitung beachten)
9-adriges KabelAderquerschnitt: 0,15 mm²
zusätzlich herausgeführtes Schirmkabel für eine sensornahe Erdung
1 V
als Differenzsignal
SS
2 um 90° versetzte Sinussignale
und deren inverse Signale;
kurzschlussfest;
Option: Referenzimpuls
0...200 kHz
bei einer Leitungskapazität von 5 nF
±20 mV
-20 % ... +10 %
0,9...1,1
5 V
DC
≤ 0,3 W
maximal 100 m
Außendurchmesser: 5 -0,3 mm,
min. Biegeradius: 25 mm
±5 %
25 ( 48 )
