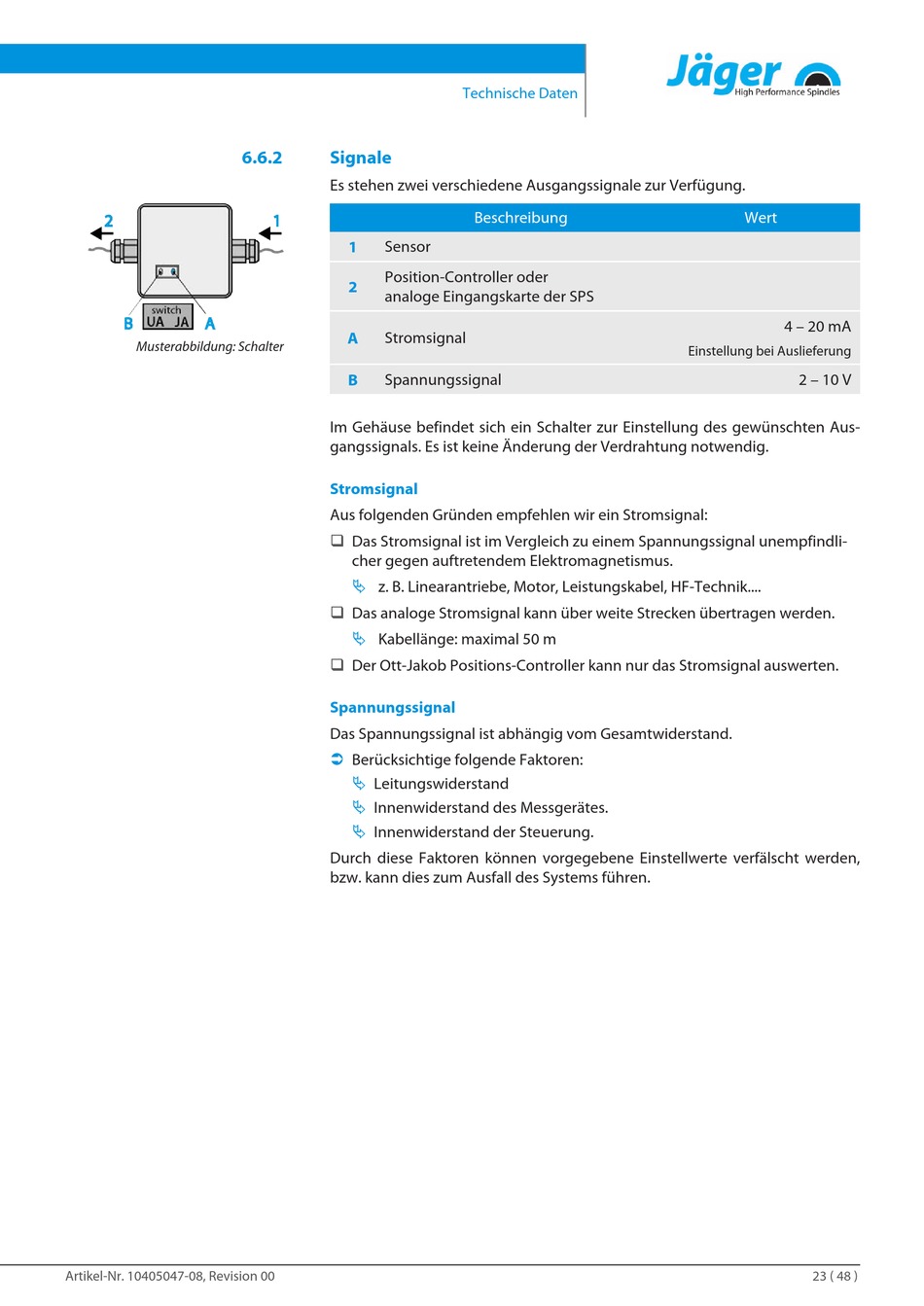

Musterabbildung: Schalter
Artikel-Nr. 10405047-08, Revision 00
6.6.2
Signale
Es stehen zwei verschiedene Ausgangssignale zur Verfügung.
Sensor
1
Position-Controller oder
2
analoge Eingangskarte der SPS
Stromsignal
A
Spannungssignal
B
Im Gehäuse befindet sich ein Schalter zur Einstellung des gewünschten Aus-
gangssignals. Es ist keine Änderung der Verdrahtung notwendig.
Stromsignal
Aus folgenden Gründen empfehlen wir ein Stromsignal:
q
Das Stromsignal ist im Vergleich zu einem Spannungssignal unempfindli-
cher gegen auftretendem Elektromagnetismus.
Ä
z. B. Linearantriebe, Motor, Leistungskabel, HF-Technik....
q
Das analoge Stromsignal kann über weite Strecken übertragen werden.
Ä
Kabellänge: maximal 50 m
q
Der Ott-Jakob Positions-Controller kann nur das Stromsignal auswerten.
Spannungssignal
Das Spannungssignal ist abhängig vom Gesamtwiderstand.
Ü
Berücksichtige folgende Faktoren:
Ä
Leitungswiderstand
Ä
Innenwiderstand des Messgerätes.
Ä
Innenwiderstand der Steuerung.
Durch diese Faktoren können vorgegebene Einstellwerte verfälscht werden,
bzw. kann dies zum Ausfall des Systems führen.
Technische Daten
Beschreibung
Wert
4 – 20 mA
Einstellung bei Auslieferung
2 – 10 V
23 ( 48 )
