Inhaltszusammenfassung für JÄGER Z80-H536.08 S8W3

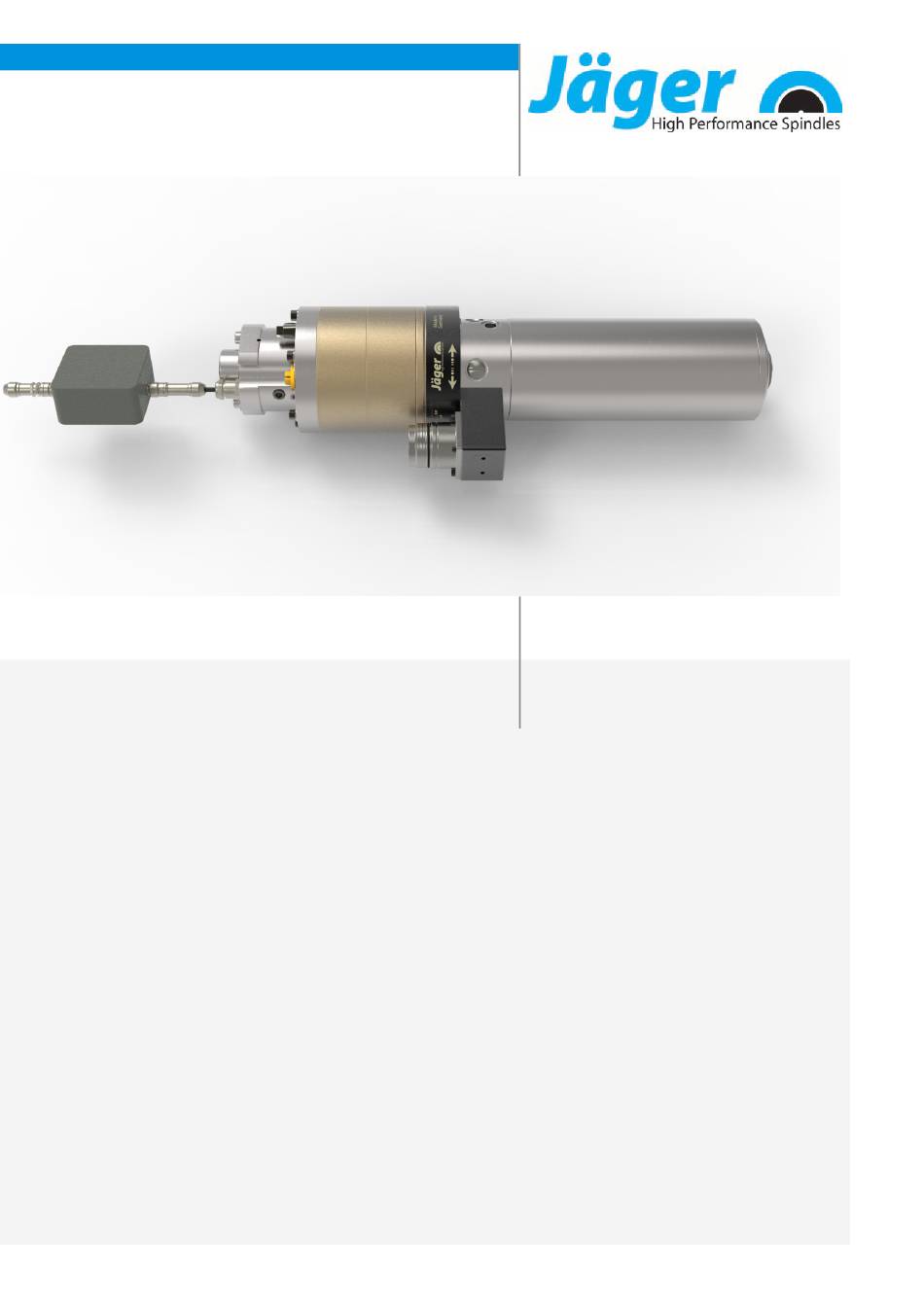

- Seite 1 Handbuch Z80-H536.08 S8W3 Schnellfrequenzspindel Pneumatischer Kegelwechsel...
- Seite 2 Kennzeichnung der SF-Spindel Spindeltyp Artikel-Nr. Serien-Nr. Spindeltyp Artikel-Nr..Serien-Nr. Pmax S6-60% S1-100% Nenndrehzahl Leistungsdaten Da wir unsere SF-Spindeln stets auf dem neusten Stand der technischen Ent- wicklung halten, behalten wir uns technische Änderungen und Abweichun- gen gegenüber der im Handbuch beschriebenen Ausführung vor. Die Texte dieses Handbuchs wurden mit größter Sorgfalt erarbeitet.
- Seite 3 Inhaltsverzeichnis: Original-Handbuch Vorabinformation 5 Installation 24 Zweck des Handbuches ............ 5 SF-Spindel installieren ............. 24 Erläuterung der Symbole.......... 5 Durchmesser Medienzuleitung........ 25 Kühlwasser................ 25 Transport und Verpackung 6 8.3.1 Qualität des Kühlwassers ........ 25 Lieferumfang der SF-Spindel........... 6 8.3.2 Kühlung einstellen .......... 25 2.1.1 Optionales Zubehör..........
- Seite 4 Inhaltsverzeichnis: Original-Handbuch 12.6 Maximale Lagerzeit............ 37 Demontage 38 13.1 Entsorgung und Umweltschutz ........ 38 Service & Reparatur 39 14.1 Servicepartner .............. 39 14.2 Betriebsstörungen ............ 40 Einbauerklärung 43 4 ( 44 ) Artikel-Nr. 10405047-07, Revision 02...
- Seite 5 Vorabinformation Vorabinformation Die Schnellfrequenzspindel (SF-Spindel) ist ein hochwertiges Präzisionswerk- zeug für die Hochgeschwindigkeitsbearbeitung. Zweck des Handbuches Das Handbuch ist ein wichtiger Bestandteil der SF-Spindel. Ü Bewahre das Handbuch sorgfältig auf. Ü Stelle das Handbuch allen mit der SF-Spindel betrauten Personen zur Ver- fügung.
- Seite 6 Transport und Verpackung Transport und Verpackung Vermeide beim Transport starke Erschütterungen oder Stöße, da diese die Ku- gellager der SF-Spindel beschädigen könnten. Ü Jede Beschädigung mindert die Genauigkeit der SF-Spindel. Ü Jede Beschädigung schränkt die Funktion der SF-Spindel ein. Ü Jede Beschädigung verringert die Lebensdauer der SF-Spindel.
- Seite 7 Transport und Verpackung 2.1.2 Mitgelieferte Dokumentation Nachfolgende aufgezählte Dokumente gehören zum Lieferumfang der SF Spindel: Handbuch Die Einbauerklärung ist Bestandteil des Handbuches. Prüfprotokoll Ü Überprüfe bei Lieferung die Vollständigkeit der mitgelieferten Dokumente. Fordere bei Bedarf eine neue Kopie an. Verpackung der SF-Spindel Alle Materialien der Transportverpackung können in einer entsprechenden Entsorgungsanlage recycelt werden Artikel-Nr.
- Seite 8 Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Die SF-Spindel ist im Sinne der Maschinenrichtlinie eine „unvollständige Ma- schine“ und kann allein für sich genommen keine Funktion erfüllen. Die SF- Spindel kann nur zusammen mit einer Werkzeugmaschine und einem Fre- quenzumformer betrieben werden. Zulässige Bearbeitungsarten Die SF-Spindel wurde nur für die nachfolgenden Bearbeitungsarten entwi- ckelt.
- Seite 9 Sicherheitshinweise Sicherheitshinweise Die Schnellfrequenzspindel wurde nach anerkannten Regeln der Technik ge- baut und ist betriebssicher. Von der SF-Spindel können aber Gefahren ausgehen, wenn sie: Von unausgebildetem Personal eingebaut wird. Unsachgemäß eingesetzt wird. Nicht bestimmungsgemäß eingesetzt wird. Die Schnellfrequenzspindel darf nur von Fachpersonal eingebaut, in Betrieb genommen und gewartet werden.
- Seite 10 Sicherheitshinweise Sicherheitsbewusstes Arbeiten Beachte alle im Handbuch aufgeführten Sicherheitshinweise, die bestehen- den nationalen Vorschriften zur Unfallverhütung (UVV) sowie die vorhande- nen innerbetrieblichen Arbeits-, Betriebs- und Sicherheitsvorschriften. GEFAHR: Durch weggeschleuderte Teile. Nicht ordnungsgemäß eingespanntes Werkzeug wird, durch die bei der Be- arbeitung entstehenden Fliehkräfte, weggeschleudert.
- Seite 11 Sicherheitshinweise Der Schneidendurchmesser des Werkzeuges (X) darf nicht größer sein als der maximale Spannbereich (Y). Ü Spanne das Werkzeug immer so kurz wie möglich ein. Ü Halte das Maß (Z) klein. Ä (Y) Siehe Kapitel: Technische Daten 14]. Stillsetzen der SF Spindel Um die Schnellfrequenzspindel für Installations- und Wartungsarbeiten außer Betrieb zu setzen, gehe wie folgt vor: Ü...
- Seite 12 Technische Beschreibung Technische Beschreibung Anschlüsse der SF-Spindel Elektrischer Anschluss für: Motorphasen Elektrischer Anschluss für: Weg-Messsystem Kühlwasser G 1/8“ Sperrluft G 1/8“ Kegelreinigung G 1/8“ Pneumatik für Werkzeugwechsel (Zylinder vor) G 3/8“ Pneumatik für Werkzeugwechsel (Zylinder zurück) G 1/4“ 12 ( 44 ) Artikel-Nr.
- Seite 13 Technische Beschreibung Elektrischer Anschluss Die SF-Spindel darf nur mit einem Frequenzumrichter (FU) betrieben werden. Ü Prüfe, ob Strom-, Spannungs- und Frequenzdaten der SF-Spindel mit den Ausgangsdaten des FU übereinstimmen. Ü Verwende eine möglichst kurze Motorzuleitung. Ü Stelle die Drehzahl der SF-Spindel mit Hilfe des FU ein. Ü...
- Seite 14 Technische Daten Technische Daten Lager Hybridkugellager (Stück) Lebensdauer-Fettschmierung wartungsfrei Leistungswerte Pmax / 5s S6-60% S1-100% Flüssigkeitsgekühlt Nennleistung [kW] Spannung Strom Motordaten 3-phasiger Asynchronantrieb Motortechnologie (bürsten- und sensorlos) Frequenz 1.200 Hz Motorpolzahl (Paare) Nenndrehzahl 36.000 min Beschleunigungs- /Bremswert 10.000 min Pro Sekunde (andere Werte nach Rücksprache) Merkmale Motorschutz...
- Seite 15 Technische Daten Rundlauf Innenkegel < 1 µ Planlauf < 1 µ Abmessungen (*) = Spannbereich Artikel-Nr. 10405047-07, Revision 02 15 ( 44 )
- Seite 16 Technische Daten Technisches Datenblatt (KL7007 , AC-Motor) Die Leistungen (S1, S6, S2) gel- Motortyp 7/7-4 ten für sinusförmige Ströme Nennleistung 4,7 kW und sinusförmige Spannun- gen. Nenndrehzahl 36.000 min Die Leistungswerte der SF- Kühlung Flüssigkeitsgekühlt Spindel hängen vom einge- setzten FU ab und können von Motorschutz PTC 160°...
- Seite 17 Technische Daten Gemessene Werte: S2-Pmax./5s Nenndrehzahl 5.000 10.000 15.000 20.000 25.000 30.000 35.000 36.000 Drehzahl 2.925 7.795 12.512 17.612 22.885 27.113 30.959 31.627 Frequenz 1.000 1.167 1.200 Nennleistung 0,739 2,333 3,842 5,425 6,871 6,893 6,698 6,608 Drehmoment 2,41 2,86 2,93 2,94 2,87 2,43...
- Seite 18 Technische Daten Schaltplan Hinweis: Nicht die werksseitige Belegung ändern. Jede Veränderung kann Überspannungen an den elektrischen Bauteilen (z. B. PTC, Feldplatte) verursachen. grün-gelb 2x 0,75 mm² green-yellow 1,27 mm² blau 1,27 mm² blue Stator Stator weiss 1,27 mm² white 0,14 mm² blau 0,14 mm²...
- Seite 19 Technische Daten Motorschutz PTC 160° C Kaltleiter mit Schutzisolierung Kennlinien der Nennansprechtemperaturen 90 °C bis 160 °C nach DIN VDE V 0898-1-401. Technische Daten M135 = 0 … 40° C) V Max. Betriebsspannung 30 V – 25 K…T + 15 K) V Max.
- Seite 20 Technische Daten Weg-Messsystem (Ott-Jakob) Targetring Sensor In der Löseeinheit befindet sich ein zylinderförmiger, induktiver Analogsensor. In diesem Analogsensor bewegt sich der Zugstangenanschluss in axialer Rich- tung. Auf dem Zugstangenanschluss sitzt ein Targetring, der für die Änderung Musterabbildung: Targetring / Sensor des Ausgangssignals verantwortlich ist.
- Seite 21 Technische Daten 6.6.2 Signale Es stehen zwei verschiedene Ausgangssignale zur Verfügung. Beschreibung Wert Sensor Position-Controller oder analoge Eingangskarte der SPS 4 – 20 mA Stromsignal Musterabbildung: Schalter Einstellung bei Auslieferung Spannungssignal 2 – 10 V Im Gehäuse befindet sich ein Schalter zur Einstellung des gewünschten Aus- gangssignals.
- Seite 22 Technische Daten 6.6.4 Skalierung Strom Spannung 0 mm 4 mA 25 mm (bei Targetring - Ø 8 / 10) 20 mA 10 V 15 mm (bei Targetring - Ø 5) Luftschallemissionen ACHTUNG: Lärm beeinträchtigt die Gesundheit. Betreibe die SF-Spindel nur mit einem Gehörschutz. 22 ( 44 ) Artikel-Nr.
- Seite 23 Betriebsort Betriebsort GEFAHR: Durch weggeschleuderte Teile. Wird die SF-Spindel falsch befestigt, kann sie sich bei Betrieb lösen und durch die entstehenden Kräfte weggeschleudert werden. Spanne die SF-Spindel fest ein. WARNUNG: Verletzungsgefahr durch weggeschleuderte Teile. Die SF-Spindel arbeitet mit hohen Drehzahlen, durch die Späne mit großer Wucht weggeschleudert werden.
- Seite 24 Installation Installation Vor der Installation: Ü Überprüfe die SF-Spindel auf Vollständigkeit und auf Schäden. Falls die SF-Spindel länger eingelagert wurde: Ü Führe alle im Kapitel Inbetriebnahme nach Lagerung aufgeführten Schritte aus. SF-Spindel installieren Führe folgende Schritte der Reihenfolge nach aus, um die SF-Spindel zu instal- lieren: Ü...
- Seite 25 Installation Durchmesser Medienzuleitung Ü Entnimm die Nennweite der Medienzuleitungen folgender Tabelle: Medium Druckluft 2,8 mm “ 4 mm “ Druckluft 4 mm “ 6 mm “ Druckluft 6 mm “ 8 mm “ Kühlwasser 5,5 mm “ 8 mm “ Kühlwasser 7 mm “...
- Seite 26 Installation Druckluft 8.4.1 Luftreinheitsklassen (ISO 8573-1) Klasse 3 Feste Verunreinigungen Filtergrad besser 5 µm für Feststoffe Klasse 4 Wassergehalt max. Drucktaupunkt +3 °C Klasse 3 Gesamtölgehalt max. Ölgehalt 1 mg/m 8.4.2 Sperrluft einstellen Für die Vorgabe der Luftquali- Der Einstellwert für die Sperrluft ist von Schlauchdurchmesser und Schlauch- tät siehe Kapitel „Luftrein- länge abhängig.
- Seite 27 Installation 8.4.3 Einstellwerte Für die Vorgabe der Luftquali- Ü Halte folgende Werte ein: tät siehe Kapitel „Luftrein- Kegelreinigung 4,5 - 6 bar heitsklassen (ISO 8573-1) 26]“. Pneumatik für Werkzeugwechsel 5 - 8 bar Sensorelektronik Messsystem (Optionales Zubehör) Das Sensorkabel ist nicht hochflexibel, d.h. nicht für ständige Bewegungen geeignet.
- Seite 28 Inbetriebnahme Inbetriebnahme GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden. Beachte die maximale Drehzahl für das gewählte Werkzeug. Beachte die maximale Drehzahl der SF-Spindel. Die max. zulässige Drehzahl der SF-Spindel für Inbetriebnahme / Bearbei- tung ist immer die niedrigste angegebene Drehzahl.
- Seite 29 Inbetriebnahme Täglicher Start Gehe wie folgt vor, um die Fettschmierung der Lagerung vorzuwärmen und zu schonen: Ü Betreibe die SF-Spindel bei gespanntem Werkzeug (ohne Bearbeitung). Ä Ca. 2 Minuten. Ä Mit maximal 50 % der maximal zulässigen Drehzahl. (Siehe Kapitel Inbetriebnahme 28]) Die SF-Spindel erreicht dadurch ihre Betriebstemperatur.
- Seite 30 Werkzeugwechsel Werkzeugwechsel ACHTUNG: Einzugsgefahr durch drehende Welle. Falls sich die Welle noch dreht, können die Finger und die Hand eingezogen und gequetscht werden. Werkzeug nur wechseln, wenn die Welle stillsteht. Hinweis: Funktion gewährleisten. Betreibe die SF Spindel nie ohne einen eingespannten Werkzeugschaft. Ohne eingespannten Werkzeugschaft wird: Das Spannsystem durch die Fliehkräfte beschädigt.
- Seite 31 Werkzeugwechsel 10.2 Pneumatischer Kegelwechsel GEFAHR: Durch weggeschleuderte Teile. Die Kegelreinigung könnte beim Werkzeugkegelwechsel einen Luftdruck im Hohlschaftkegel (HSK) aufbauen. Dieser Luftdruck schleudert beim plötzli- chen Freiwerden den HSK heraus. Schalte die Kegelreinigung unbedingt aus, wenn sich der HSK ca. 1 - 2 mm vor der Plananlage befindet.
- Seite 32 Werkzeugwechsel 10.3 Werkzeugwechselstation (Optionales Zubehör) Beim Werkzeugwechsel fährt die SF-Spindel mit dem eingespannten Werk- zeug in die Wechselstation. Ü Beachte folgende Werte bei der Herstellung der Wechselstation, um den Auswurfhub (X) auszugleichen: Federnd gelagert X = 2 - 5 mm Federkraft 40 - 80 N Musterabbildung: Auswurfhub...
- Seite 33 Werkzeugwechsel 10.4 Ablaufplan 10.4.1 Pneumatischer Ablaufplan Stillstandsmeldung der SF-Spindel von der Maschinensteuerung. (Drehzahl = 0 bei SF-Spindel mit Feldplatte) (Frequenz = 0 und Zeitverzögerung von mind. 2-3 sec bei SF-Spindel ohne Feldplatte) Anschluss Druckluft Achtung Sperrluft immer eingeschaltet lassen. Kein Werkzeugwechsel bei Auch beim Werkzeugwechsel.
- Seite 34 Werkzeugwechsel 10.4.2 Elektrischer Ablaufplan Werkzeugkegel Druckluft an Gespannt Entspannt Ausgeworfen nicht kein Signal Signal kein Signal eingesetzt Signal kein Signal kein Signal eingesetzt nicht kein Signal kein Signal Signal gespannt 10.4.3 Signale Eingänge Beschreibung Signal Aktion Zylinder zurück. Signal Spannsystem entspannt. SF-Spindel entspannt Kein Werkzeugkegel in die Werkzeug-...
- Seite 35 Werkzeuge zur HSC-Bearbeitung Werkzeuge zur HSC-Bearbeitung GEFAHR: Durch weggeschleuderte Teile. Bei falscher Drehrichtung wird bei Belastung das Werkzeug beschädigt. Durch die Fliehkräfte wird das angebrochene Teilstück weggeschleudert. Verwende nur Werkzeuge mit der passenden Drehrichtung zur SF-Spin- del. GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden.
- Seite 36 Wartung Wartung Nur Fachpersonal darf die Spindel warten. Die SF-Spindel muss vor jeder Wartungsarbeit stillgesetzt werden. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Lies vor der durchzuführenden Arbeit das zu dieser Arbeit gehörende Kapi- tel im Handbuch noch einmal sorgfältig durch. Ü...
- Seite 37 Wartung 12.2.2 Bei jedem Werkzeugwechsel Ü Stelle sicher, dass Werkzeugaufnahme und Werkzeugschaft sauber sind. Ä Entferne alle evtl. anhaftende Verunreinigungen. 12.2.3 Bei jedem Spannmittelwechsel Ü Reinige den Innenkegel der Welle der SF-Spindel. Der Innenkegel muss frei von Spänen und Verunreinigungen sein. Ü...
- Seite 38 Demontage Demontage Um die SF-Spindel auszubauen, gehe wie folgt vor: Ü Schalte die Energiezufuhr (Strom) vollständig ab. Ü Schalte die Medienzufuhr (Luft und Flüssigkeit) vollständig ab. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Entferne alle Anschlüsse von der SF-Spindel. Ü...
- Seite 39 Service & Reparatur Service & Reparatur GEFAHR: Elektrischer Schlag. Elektrischer Schlag kann zu schweren Verbrennungen und lebensgefährli- chen Verletzungen führen. Schließe Gefährdungen durch die elektrische Energie aus (Einzelheiten siehe z. B. in den Vorschriften des VDE und der örtlichen Energieversorgungsunter- nehmen).
- Seite 40 Service & Reparatur 14.2 Betriebsstörungen Anhand der nachfolgenden Aufstellung können Störungen schnell untersucht und behoben werden. SF-Spindel dreht nicht Ursache Störungsbehebung Prüfe den Frequenzumrichter (FU). Prüfe die Maschine. Keine Prüfe alle elektrischen Anschlüsse Stromversorgung Prüfe alle Leitungen im Motorkabel. Betätige den Start/Reset-Knopf. Warte, bis die SF-Spindel abgekühlt ist.
- Seite 41 Service & Reparatur SF-Spindel wird laut Ursache Störungsbehebung Verwende nur gewuchtete Werkzeuge. (Siehe auch Kapitel „Werkzeuge zur HSC-Bearbeitung [} 35]“.) Werkzeug ungeeignet Prüfe das Werkzeug auf Beschädigung. Tausche beschädigtes Werkzeug aus. SF-Spindel nicht rund Verwende nur Spindelträger aus dem Originalzubehör gespannt oder ver- oder Spindelträger, die nach den Toleranzangaben der spannt fred Jäger GmbH...
- Seite 42 Service & Reparatur SF-Spindel vibriert / Ursache Störungsbehebung schwingt Verwende nur gewuchtete Werkzeuge. (Siehe auch Kapitel „Werkzeuge zur HSC-Bearbeitung [} 35]“.) Werkzeug ungeeignet Prüfe, ob das Werkzeug für die Anwendung geeignet ist. Prüfe das Werkzeug auf Beschädigung. Tausche beschädigtes Werkzeug aus. Entferne alle Verunreinigungen zwischen Werkzeugkegel und Welle der SF-Spindel.
- Seite 43 D-61239 Ober-Mörlen Tel. +49 (0) 60029123 -0 erklärt hiermit dass folgendes Produkt, Produkt Schnellfrequenzspindel Z80-H536.08 S8W3 Serien-Nr. Siehe letzte Seite des Handbuches soweit es vom Lieferumfang her möglich ist, den grundlegenden Anforderun- gen der Maschinenrichtlinie 2006/42/EG entspricht. Abschnitte, der Maschinenrichtlinie, die angewendet wurden: 1.1.1; 1.1.2;...
- Seite 44 Alfred Jäger GmbH Siemensstraße 8 61239 Ober-Mörlen GERMANY Alfred Jäger Youtube channel Scanne diesen QR-Code mit der Jäger-App +49 (0)6002-9123-0 oder mit einem beliebigen QR-Code Scan- sales@alfredjaeger.de ner. www.alfredjaeger.de Serien-Nr. Z80-H536.08 S8W3 Artikel-Nr. 10405047-07 Revision Datum 29.11.2021 Sprache...
