12 ( 48 )

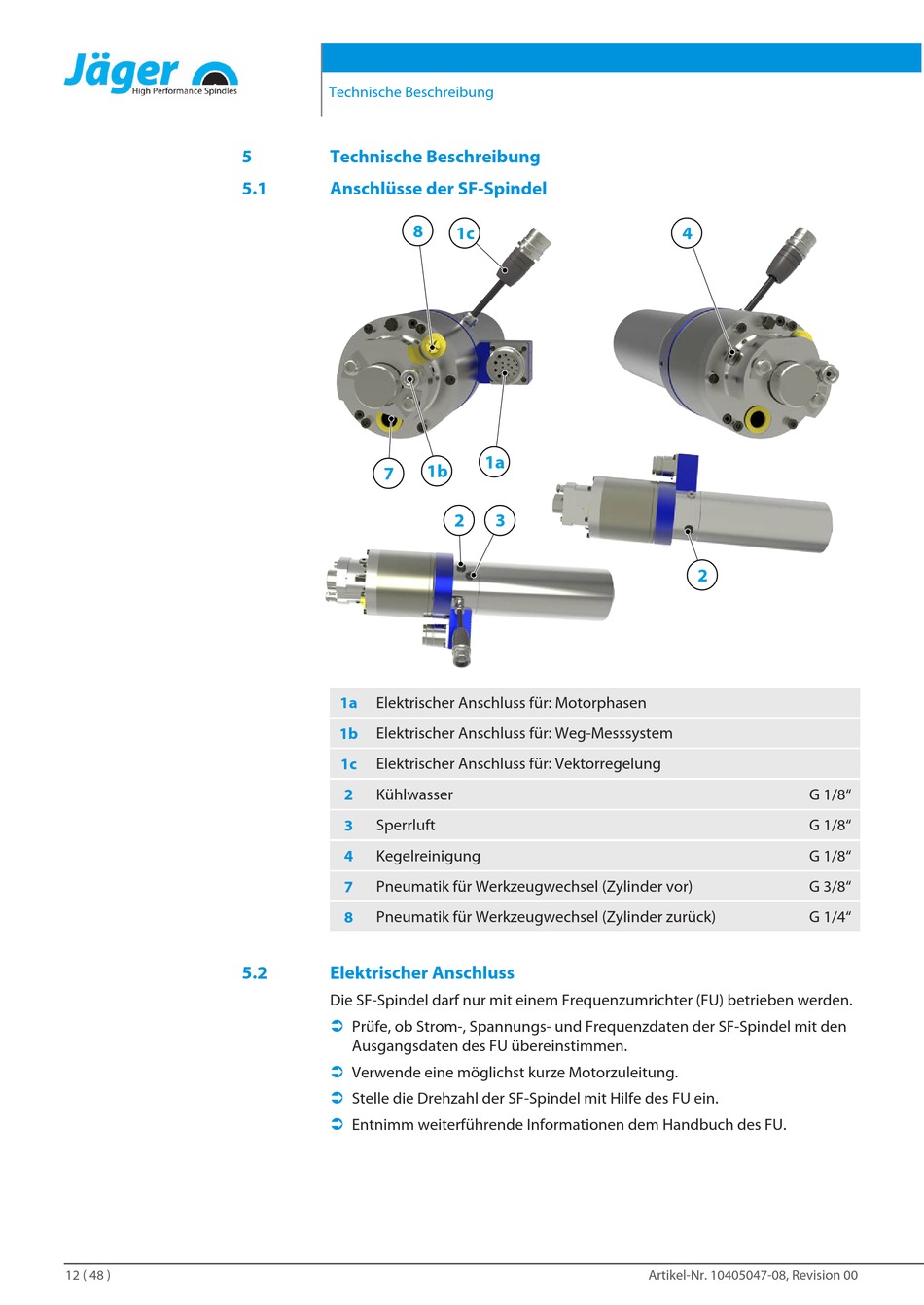

Technische Beschreibung
5
Technische Beschreibung
5.1
Anschlüsse der SF-Spindel
8
7
Elektrischer Anschluss für: Motorphasen
1a
1b
Elektrischer Anschluss für: Weg-Messsystem
Elektrischer Anschluss für: Vektorregelung
1c
2
Kühlwasser
Sperrluft
3
4
Kegelreinigung
Pneumatik für Werkzeugwechsel (Zylinder vor)
7
8
Pneumatik für Werkzeugwechsel (Zylinder zurück)
5.2
Elektrischer Anschluss
Die SF-Spindel darf nur mit einem Frequenzumrichter (FU) betrieben werden.
Ü
Prüfe, ob Strom-, Spannungs- und Frequenzdaten der SF-Spindel mit den
Ausgangsdaten des FU übereinstimmen.
Ü
Verwende eine möglichst kurze Motorzuleitung.
Ü
Stelle die Drehzahl der SF-Spindel mit Hilfe des FU ein.
Ü
Entnimm weiterführende Informationen dem Handbuch des FU.
1c
1a
1b
2
3
4
2
G 1/8"
G 1/8"
G 1/8"
G 3/8"
G 1/4"
Artikel-Nr. 10405047-08, Revision 00
