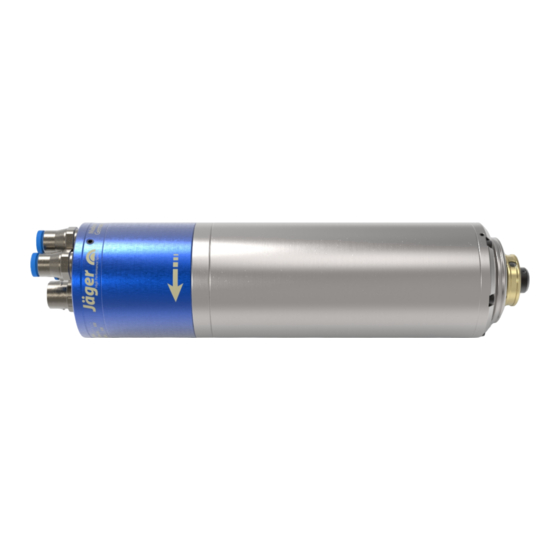

- Seite 1 Handbuch Z62-M460.02 S21 Schnellfrequenzspindel Manueller Kegelwechsel...
- Seite 2 Kennzeichnung der SF-Spindel Spindeltyp Artikel-Nr. Serien-Nr. Spindeltyp Artikel-Nr..Serien-Nr. Pmax S6-60% S1-100% Nenndrehzahl Leistungsdaten Da wir unsere SF-Spindeln stets auf dem neusten Stand der technischen Ent- wicklung halten, behalten wir uns technische Änderungen und Abweichun- gen gegenüber der im Handbuch beschriebenen Ausführung vor. Die Texte dieses Handbuchs wurden mit größter Sorgfalt erarbeitet.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: Original-Handbuch 8.4.1 Luftreinheitsklassen (ISO 8573-1) .... 23 Vorabinformation 4 8.4.2 Sperrluft einstellen.......... 23 Zweck des Handbuches ............ 4 Erläuterung der Symbole.......... 4 Inbetriebnahme 24 Einlaufschema.............. 24 Transport und Verpackung 5 Täglicher Start.............. 25 Lieferumfang der SF-Spindel........... 5 Stillstandsmeldung............ 25 2.1.1 Optionales Zubehör.......... -
Seite 4: Vorabinformation
Vorabinformation Vorabinformation Die Schnellfrequenzspindel (SF-Spindel) ist ein hochwertiges Präzisionswerk- zeug für die Hochgeschwindigkeitsbearbeitung. Zweck des Handbuches Das Handbuch ist ein wichtiger Bestandteil der SF-Spindel. Ü Bewahre das Handbuch sorgfältig auf. Ü Stelle das Handbuch allen mit der SF-Spindel betrauten Personen zur Ver- fügung. -
Seite 5: Transport Und Verpackung
Transport und Verpackung Transport und Verpackung Vermeide beim Transport starke Erschütterungen oder Stöße, da diese die Ku- gellager der SF-Spindel beschädigen könnten. Ü Jede Beschädigung mindert die Genauigkeit der SF-Spindel. Ü Jede Beschädigung schränkt die Funktion der SF-Spindel ein. Ü Jede Beschädigung verringert die Lebensdauer der SF-Spindel. -
Seite 6: Verpackung Der Sf-Spindel
Bestimmungsgemäße Verwendung Verpackung der SF-Spindel Alle Materialien der Transportverpackung können in einer entsprechenden Entsorgungsanlage recycelt werden Bestimmungsgemäße Verwendung Die SF-Spindel ist im Sinne der Maschinenrichtlinie eine „unvollständige Ma- schine“ und kann allein für sich genommen keine Funktion erfüllen. Die SF- Spindel kann nur zusammen mit einer Werkzeugmaschine und einem Fre- quenzumformer betrieben werden. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Die Schnellfrequenzspindel wurde nach anerkannten Regeln der Technik ge- baut und ist betriebssicher. Von der SF-Spindel können aber Gefahren ausgehen, wenn sie: Von unausgebildetem Personal eingebaut wird. Unsachgemäß eingesetzt wird. Nicht bestimmungsgemäß eingesetzt wird. Die Schnellfrequenzspindel darf nur von Fachpersonal eingebaut, in Betrieb genommen und gewartet werden. -
Seite 8: Sicherheitsbewusstes Arbeiten
Sicherheitshinweise Sicherheitsbewusstes Arbeiten Beachte alle im Handbuch aufgeführten Sicherheitshinweise, die bestehen- den nationalen Vorschriften zur Unfallverhütung (UVV) sowie die vorhande- nen innerbetrieblichen Arbeits-, Betriebs- und Sicherheitsvorschriften. GEFAHR: Durch weggeschleuderte Teile. Nicht ordnungsgemäß eingespanntes Werkzeug wird, durch die bei der Be- arbeitung entstehenden Fliehkräfte, weggeschleudert. -
Seite 9: Stillsetzen Der Sf Spindel
Sicherheitshinweise Der Schneidendurchmesser des Werkzeuges (X) darf nicht größer sein als der maximale Spannbereich (Y). Ü Spanne das Werkzeug immer so kurz wie möglich ein. Ü Halte das Maß (Z) klein. Ä (Y) Siehe Kapitel: Technische Daten 12]. Stillsetzen der SF Spindel Um die Schnellfrequenzspindel für Installations- und Wartungsarbeiten außer Betrieb zu setzen, gehe wie folgt vor: Ü... -
Seite 10: Technische Beschreibung Anschlüsse Der Sf-Spindel
Technische Beschreibung Technische Beschreibung Anschlüsse der SF-Spindel Elektrischer Anschluss Kühlwasser G 1/8“ Sperrluft G 1/8“ Elektrischer Anschluss Die SF-Spindel darf nur mit einem Frequenzumrichter (FU) betrieben werden. Ü Prüfe, ob Strom-, Spannungs- und Frequenzdaten der SF-Spindel mit den Ausgangsdaten des FU übereinstimmen. Ü... -
Seite 11: Kühlung
Technische Beschreibung Kühlung Die Flüssigkeitskühlung hält die SF-Spindel während des Betriebes bei kon- stanter Temperatur. Hinweis: Verlängerung der Lebensdauer durch Wärmeableitung. Bei Betrieb der SF-Spindel entsteht Wärme. Die Temperatur der SF-Spindel soll + 45° C nicht überschreiten, da sonst die Lebensdauer der Lager verkürzt wird. - Seite 12 Technische Daten Technische Daten Lager Hybridkugellager (Stück) Lebensdauer-Fettschmierung wartungsfrei Leistungswerte Pmax / 5s S6-60% S1-100% Flüssigkeitsgekühlt Nennleistung [kW] Spannung Strom 10,5 Motordaten 3-phasiger Asynchronantrieb Motortechnologie (bürsten- und sensorlos) Frequenz 1.000 Hz Motorpolzahl (Paare) Nenndrehzahl 60.000 min Beschleunigungs- /Bremswert 10.000 min Pro Sekunde (andere Werte nach Rücksprache) Merkmale...
-
Seite 13: Technische Daten Abmessungen
Technische Daten Abmessungen (*) = Spannbereich Artikel-Nr. 10204136, Revision 02 13 ( 36 ) -
Seite 14: Technisches Datenblatt (Kl3702 , Ac-Motor)
Technische Daten Technisches Datenblatt (KL3702 , AC-Motor) Die Leistungen (S1, S6, S2) gel- Motortyp ACM 48/30/45-2E ten für sinusförmige Ströme Nennleistung 1,8 kW und sinusförmige Spannun- gen. Nenndrehzahl 60.000 min Die Leistungswerte der SF- Kühlung Flüssigkeitsgekühlt Spindel hängen vom einge- setzten FU ab und können von Motorschutz PTC 130°... -
Seite 15: Leistungsdiagramm
Technische Daten Gemessene Werte: S2-Pmax./5s Nenndrehzahl 5.000 10.000 20.000 30.000 40.000 50.000 60.000 Drehzahl 3.910 6.960 17.375 27.596 37.818 48.040 57.314 Frequenz 1.000 Nennleistung 0,137 0,47 1,14 1,82 2,49 3,17 3,17 Drehmoment 0,345 0,65 0,63 0,63 0,63 0,63 0,53 Spannung Strom 15,9 15,5... -
Seite 16: Schaltplan
Technische Daten Schaltplan Hinweis: Nicht die werksseitige Belegung ändern. Jede Veränderung kann Überspannungen an den elektrischen Bauteilen (z. B. PTC, Feldplatte) verursachen. Spindelstecker FSW9 I-Tec (S21) spindle plug FSW9 I-Tec (S21) 0,75 mm² GNYE *BN/ **BN/ ***BN/ ****RD 0,14 mm² hh:mm * Zähler optional counter optional... -
Seite 17: Motorschutz Ptc 130° C
Technische Daten Motorschutz PTC 130° C Kaltleiter mit Schutzisolierung Kennlinien der Nennansprechtemperaturen 90 °C bis 160 °C nach DIN VDE V 0898-1-401. Technische Daten M135 = 0 … 40° C) V Max. Betriebsspannung 30 V – 25 K…T + 15 K) V Max. -
Seite 18: Drehzahlgeber (Digitale Feldplatte)
Technische Daten Drehzahlgeber (Digitale Feldplatte) Für eine störungsfreie Auswertung ist eine gute Verdrahtung notwendig. Ü Verwende verdrillte und abgeschirmte Leitungen. Ü Schließe die SF-Spindel mit unten gezeigtem Anschlussbeispiel an. Hinweis: Widerstand (Rx). Falls in dem Auswertegerät (FU) bereits der Widerstand (Rx*) integriert ist: Schließe nur Signal und Masse an. -
Seite 19: Luftschallemissionen
Technische Daten Luftschallemissionen ACHTUNG: Lärm beeinträchtigt die Gesundheit. Betreibe die SF-Spindel nur mit einem Gehörschutz. Artikel-Nr. 10204136, Revision 02 19 ( 36 ) -
Seite 20: Betriebsort
Betriebsort Betriebsort GEFAHR: Durch weggeschleuderte Teile. Wird die SF-Spindel falsch befestigt, kann sie sich bei Betrieb lösen und durch die entstehenden Kräfte weggeschleudert werden. Spanne die SF-Spindel fest ein. WARNUNG: Verletzungsgefahr durch weggeschleuderte Teile. Die SF-Spindel arbeitet mit hohen Drehzahlen, durch die Späne mit großer Wucht weggeschleudert werden. -
Seite 21: Installation
Installation Installation Vor der Installation: Ü Überprüfe die SF-Spindel auf Vollständigkeit und auf Schäden. Falls die SF-Spindel länger eingelagert wurde: Ü Führe alle im Kapitel Inbetriebnahme nach Lagerung aufgeführten Schritte aus. SF-Spindel installieren Führe folgende Schritte der Reihenfolge nach aus, um die SF-Spindel zu instal- lieren: Ü... -
Seite 22: Durchmesser Medienzuleitung
Installation Durchmesser Medienzuleitung Ü Entnimm die Nennweite der Medienzuleitungen folgender Tabelle: Medium Druckluft 2,8 mm “ 4 mm “ Druckluft 4 mm “ 6 mm “ Druckluft 6 mm “ 8 mm “ Kühlwasser 5,5 mm “ 8 mm “ Kühlwasser 7 mm “... -
Seite 23: Druckluft
Installation Druckluft 8.4.1 Luftreinheitsklassen (ISO 8573-1) Klasse 3 Feste Verunreinigungen Filtergrad besser 5 µm für Feststoffe Klasse 4 Wassergehalt max. Drucktaupunkt +3 °C Klasse 3 Gesamtölgehalt max. Ölgehalt 1 mg/m 8.4.2 Sperrluft einstellen Für die Vorgabe der Luftquali- Der Einstellwert für die Sperrluft ist von Schlauchdurchmesser und Schlauch- tät siehe Kapitel „Luftrein- länge abhängig. -
Seite 24: Inbetriebnahme
Inbetriebnahme Inbetriebnahme GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden. Beachte die maximale Drehzahl für das gewählte Werkzeug. Beachte die maximale Drehzahl der SF-Spindel. Die max. zulässige Drehzahl der SF-Spindel für Inbetriebnahme / Bearbei- tung ist immer die niedrigste angegebene Drehzahl. -
Seite 25: Täglicher Start
Inbetriebnahme Täglicher Start Gehe wie folgt vor, um die Fettschmierung der Lagerung vorzuwärmen und zu schonen: Ü Betreibe die SF-Spindel bei gespanntem Werkzeug (ohne Bearbeitung). Ä Ca. 2 Minuten. Ä Mit maximal 50 % der maximal zulässigen Drehzahl. (Siehe Kapitel Inbetriebnahme 24]) Die SF-Spindel erreicht dadurch ihre Betriebstemperatur. -
Seite 26: Werkzeugwechsel
Werkzeugwechsel Werkzeugwechsel ACHTUNG: Einzugsgefahr durch drehende Welle. Falls sich die Welle noch dreht, können die Finger und die Hand eingezogen und gequetscht werden. Werkzeug nur wechseln, wenn die Welle stillsteht. Hinweis: Funktion gewährleisten. Betreibe die SF Spindel nie ohne einen eingespannten Werkzeugschaft. Ohne eingespannten Werkzeugschaft wird: Das Spannsystem durch die Fliehkräfte beschädigt. - Seite 27 Werkzeugwechsel Ü Verdrehe den Verschlussring soweit, dass der Sechskantschlüssel axial durch die Zugriffsbohrung bis zum Innensechskant der Befestigungs- schraube durchgeführt werden kann. Ä Schlüsselweite (SW): 2,5 Ü Drehe die Gewindespindel gegen den Uhrzeigersinn bis zum spürbaren Anschlag zurück. Ü Entferne den Sechskantschlüssel. Ü...
-
Seite 28: Werkzeuge Zur Hsc-Bearbeitung
Werkzeuge zur HSC-Bearbeitung Werkzeuge zur HSC-Bearbeitung GEFAHR: Durch weggeschleuderte Teile. Bei falscher Drehrichtung wird bei Belastung das Werkzeug beschädigt. Durch die Fliehkräfte wird das angebrochene Teilstück weggeschleudert. Verwende nur Werkzeuge mit der passenden Drehrichtung zur SF-Spin- del. GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden. -
Seite 29: Wartung
Wartung Wartung Nur Fachpersonal darf die Spindel warten. Die SF-Spindel muss vor jeder Wartungsarbeit stillgesetzt werden. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Lies vor der durchzuführenden Arbeit das zu dieser Arbeit gehörende Kapi- tel im Handbuch noch einmal sorgfältig durch. Ü... -
Seite 30: Bei Jedem Spannmittelwechsel
Wartung 12.2.3 Bei jedem Spannmittelwechsel Ü Reinige den Innenkegel der Welle der SF-Spindel. Der Innenkegel muss frei von Spänen und Verunreinigungen sein. Ü Reinige den Werkzeugkegel. Ü Trage nach dem Reinigen auf den Kegel der Spannzange einen leichten Fettfilm auf. Ä... -
Seite 31: Demontage
Demontage Demontage Um die SF-Spindel auszubauen, gehe wie folgt vor: Ü Schalte die Energiezufuhr (Strom) vollständig ab. Ü Schalte die Medienzufuhr (Luft und Flüssigkeit) vollständig ab. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Entferne alle Anschlüsse von der SF-Spindel. Ü... -
Seite 32: Service & Reparatur
Service & Reparatur Service & Reparatur GEFAHR: Elektrischer Schlag. Elektrischer Schlag kann zu schweren Verbrennungen und lebensgefährli- chen Verletzungen führen. Schließe Gefährdungen durch die elektrische Energie aus (Einzelheiten siehe z. B. in den Vorschriften des VDE und der örtlichen Energieversorgungsunter- nehmen). -
Seite 33: Betriebsstörungen
Service & Reparatur 14.2 Betriebsstörungen Anhand der nachfolgenden Aufstellung können Störungen schnell untersucht und behoben werden. SF-Spindel dreht nicht Ursache Störungsbehebung Prüfe den Frequenzumrichter (FU). Prüfe die Maschine. Keine Prüfe alle elektrischen Anschlüsse Stromversorgung Prüfe alle Leitungen im Motorkabel. Betätige den Start/Reset-Knopf. Warte, bis die SF-Spindel abgekühlt ist. - Seite 34 Service & Reparatur SF-Spindel wird laut Ursache Störungsbehebung Verwende nur gewuchtete Werkzeuge. (Siehe auch Kapitel „Werkzeuge zur HSC-Bearbeitung [} 28]“.) Werkzeug ungeeignet Prüfe das Werkzeug auf Beschädigung. Tausche beschädigtes Werkzeug aus. SF-Spindel nicht rund Verwende nur Spindelträger aus dem Originalzubehör gespannt oder ver- oder Spindelträger, die nach den Toleranzangaben der spannt fred Jäger GmbH...
-
Seite 35: Einbauerklärung
D-61239 Ober-Mörlen Tel. +49 (0) 60029123 -0 erklärt hiermit dass folgendes Produkt, Produkt Schnellfrequenzspindel Z62-M460.02 S21 Serien-Nr. Siehe letzte Seite des Handbuches soweit es vom Lieferumfang her möglich ist, den grundlegenden Anforderun- gen der Maschinenrichtlinie 2006/42/EG entspricht. Abschnitte, der Maschinenrichtlinie, die angewendet wurden: 1.1.1; 1.1.2;... - Seite 36 Alfred Jäger GmbH Siemensstraße 8 61239 Ober-Mörlen GERMANY Alfred Jäger Youtube channel Scanne diesen QR-Code mit der Jäger-App +49 (0)6002-9123-0 oder mit einem beliebigen QR-Code Scan- sales@alfredjaeger.de ner. www.alfredjaeger.de Serien-Nr. Z62-M460.02 S21 Artikel-Nr. 10204136 Revision Datum 06.02.2023 Sprache...
