11

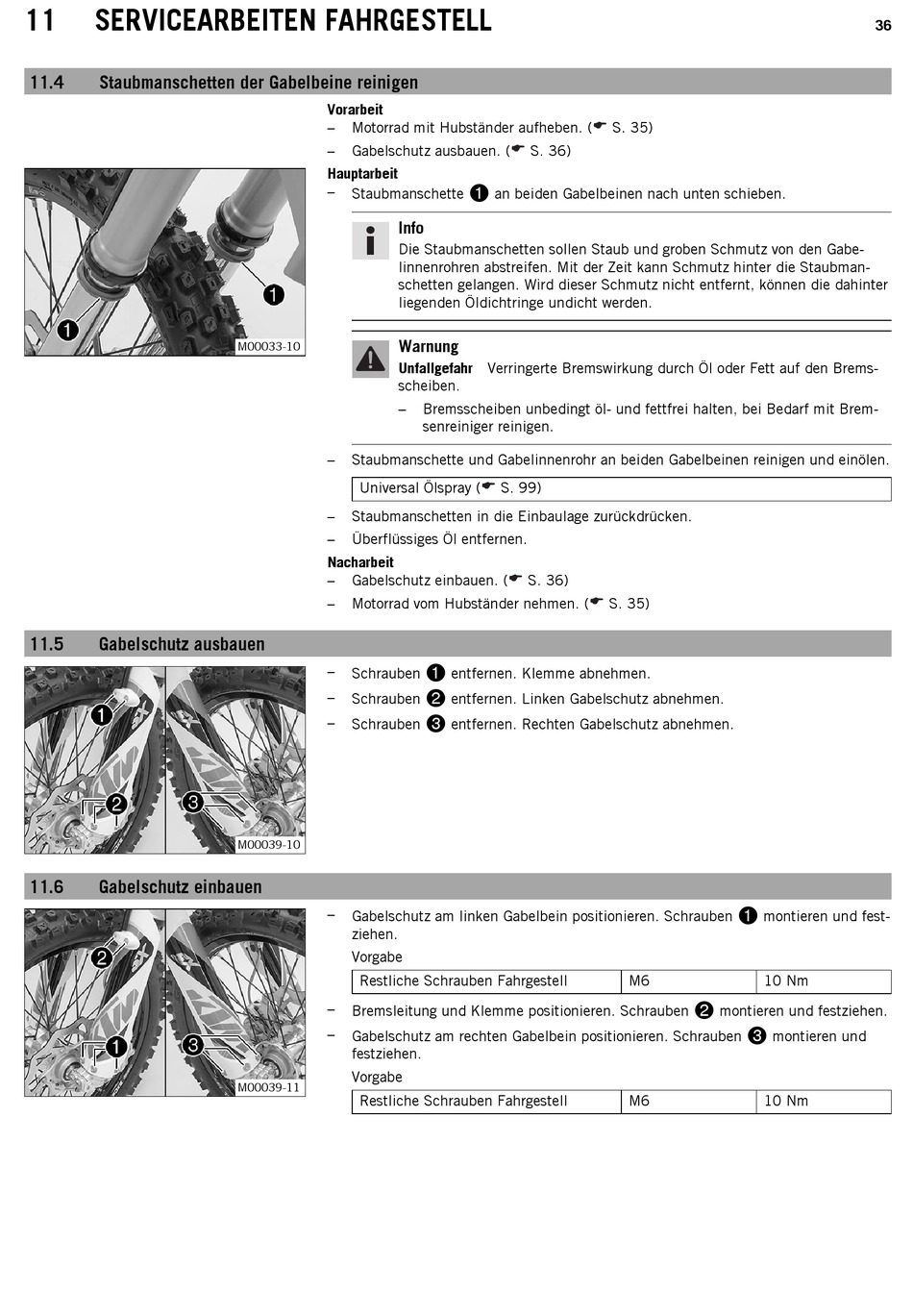

SERVICEARBEITEN FAHRGESTELL
11.4
Staubmanschetten der Gabelbeine reinigen
11.5
Gabelschutz ausbauen
11.6
Gabelschutz einbauen
Vorarbeit
–
Motorrad mit Hubständer aufheben. (
–
Gabelschutz ausbauen. (
Hauptarbeit
–
Staubmanschette
Info
Die Staubmanschetten sollen Staub und groben Schmutz von den Gabe-
linnenrohren abstreifen. Mit der Zeit kann Schmutz hinter die Staubman-
schetten gelangen. Wird dieser Schmutz nicht entfernt, können die dahinter
liegenden Öldichtringe undicht werden.
Warnung
M00033-10
Unfallgefahr Verringerte Bremswirkung durch Öl oder Fett auf den Brems-
scheiben.
–
–
Staubmanschette und Gabelinnenrohr an beiden Gabelbeinen reinigen und einölen.
Universal Ölspray (
–
Staubmanschetten in die Einbaulage zurückdrücken.
–
Überflüssiges Öl entfernen.
Nacharbeit
–
Gabelschutz einbauen. (
–
Motorrad vom Hubständer nehmen. (
–
Schrauben
–
Schrauben
–
Schrauben
M00039-10
–
Gabelschutz am linken Gabelbein positionieren. Schrauben
ziehen.
Vorgabe
Restliche Schrauben Fahrgestell
–
Bremsleitung und Klemme positionieren. Schrauben
–
Gabelschutz am rechten Gabelbein positionieren. Schrauben
festziehen.
Vorgabe
M00039-11
Restliche Schrauben Fahrgestell
S. 36)
an beiden Gabelbeinen nach unten schieben.
Bremsscheiben unbedingt öl- und fettfrei halten, bei Bedarf mit Brem-
senreiniger reinigen.
S. 99)
S. 36)
entfernen. Klemme abnehmen.
entfernen. Linken Gabelschutz abnehmen.
entfernen. Rechten Gabelschutz abnehmen.
S. 35)
S. 35)
montieren und fest-
M6
10 Nm
montieren und festziehen.
montieren und
M6
10 Nm
36
