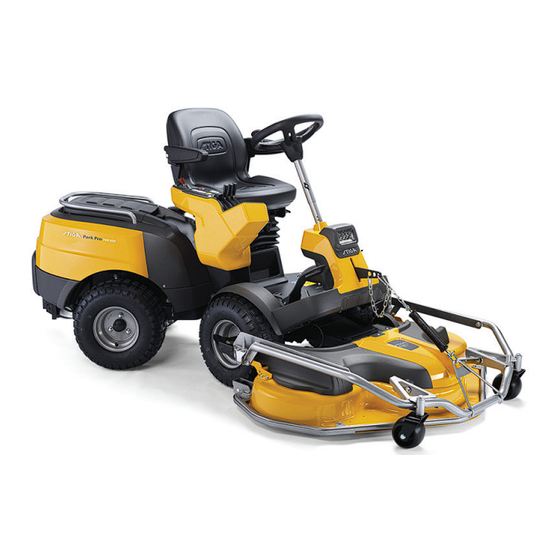

Stiga Park 4WD Serie Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Stiga Anleitungen
  4. Rasenmäher
  5. Park 4WD
  6. Gebrauchsanweisung

Stiga Park 4WD Serie Gebrauchsanweisung

Vorschau anzeigen Andere Handbücher für Park 4WD Serie:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Inhalt
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

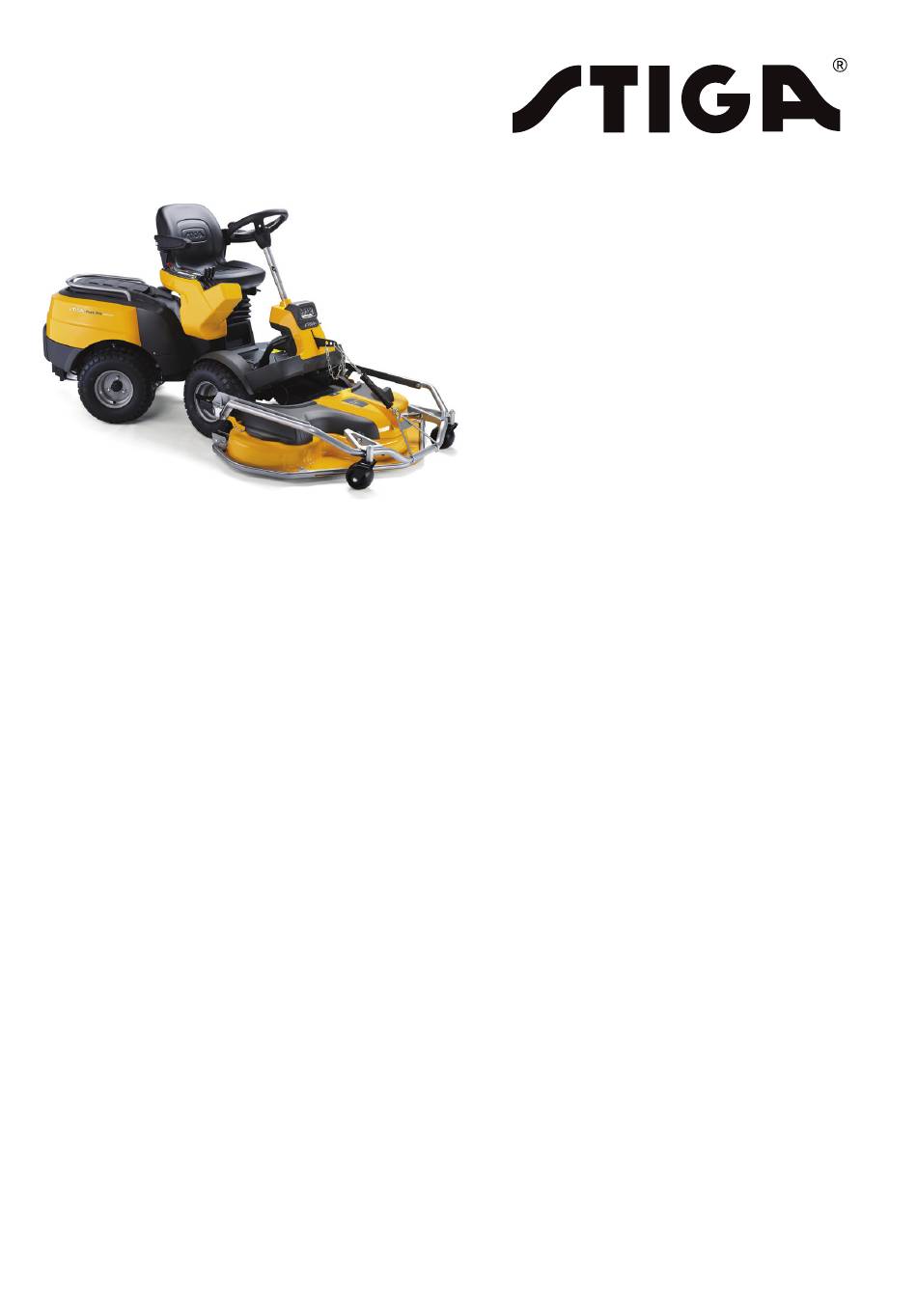

TOSAERBA CON CONDUCENTE A BORDO SEDUTO
AUFSITZMÄHER ( RASENMÄHER MIT FAHRERSITZ MIT SITZENDEM BENUTZER )
RIDE - ON LAWNMOWER WITH SEATED OPERATOR
TONDEUSE À GAZON À CONDUCTEUR ASSIS
GRASMAAIER MET ZITTENDE BEDIENER
All manuals and user guides at all-guides.com
Park series 4WD
Pro 740 IOX
Pro 540 IX
Pro 340 IX
Type P 901 PH
MANUALE DI ISTRUZIONI .................................IT
GEBRAUCHSANWEISUNG .............................DE
INSTRUCTION MANUAL.................................. EN
MANUEL D'UTILISATION .................................. FR
GEBRUIKERSHANDLEIDINGNL ....................NL
171505887/8A 11/2020
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stiga Park 4WD Serie

Inhaltszusammenfassung für Stiga Park 4WD Serie

  • Seite 16: Übersicht Der Technischen Daten

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) 0 ÜBERSICHT DER TECHNISCHEN DATEN Schalldruckpegel [42] Modell Messunsicherheit [43] Motor Vibrationen am Fahrersitz [44] Hubraum Messunsicherheit [45] Leistung Vibrationen am Lenkrad [46] Motordrehzahl Messunsicherheit [47] Elektrische Anlage SONDERZUBEHÖR [48] Batterie Beschreibung:...
  • Seite 51 All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) 1 Inhaltsverzeichnis ÜBERSICHT DER TECHNISCHEN DATEN . . . . . . . . . . . . . . . . . . . XI EINLEITUNG .
  • Seite 52 All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) SPERRHEBEL FÜR FESTSTELLBREMSE (13:B) ....14 PEDAL DES FAHRANTRIEBS (13:C) ..... . . 14 LENKRAD (13:E) .
  • Seite 53 All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) REIFENDRUCK ....... . 22 KONTROLLE / NACHFÜLLEN DES MOTORÖLS .

  • Seite 54: Einleitung

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) VERWEISSYMBOL . Verweist auf eine 1 EINLEITUNG Information mit Angabe der Textstelle . Lesen Sie vor Inbetriebnahme die Be- 1 .3 AUFBEWAHRUNG DER ANLEITUNG dienungsanleitung aufmerksam durch . Die Anleitung ist an einem für den Anwender leicht zugänglichen Ort in perfektem und ein- 1 .1 AUFBAU DER ANLEITUNG...

  • Seite 55: Vorgesehene Verwendung

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) 2 .2 VORGESEHENE VERWENDUNG Die bestimmungsfremde Verwendung des Geräts hat zusätzlich zum Garan- Dieses Gerät ist für das Schneiden von Gras tieverfall ebenfalls den Haftungsaus- ausgelegt. schluss des Herstellers zur Folge, so Durch Einsatz von speziellem Zubehör, das der dass der Anwender für Sachschäden Hersteller als Originalzubehör anbietet oder das...

  • Seite 56: Produkt-Typenschild

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) • in der Nähe des Gepäckträgers auf der Tragen Sie die Seriennummer Ihres Ge- Motorhaube. räts im entsprechenden Feld von Abbil- dung (1:10) ein. Einkupplung / Auskupplung Die Produktidentifizierung besteht aus zwei des Antriebs (4:B) .

  • Seite 57: Vorbereitende Massnahmen

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) Der Fahrer muss die Fahranweisungen Lernen Sie vor allen Dingen, das Gerät genau beachten, insbesondere: abzustellen und die Bedienelemente auszuschalten . a . Er darf sich während der Arbeit mit dem Die Missachtung der Sicherheitshin- Gerät nicht ablenken lassen und muss die weise...

  • Seite 58: Während Des Gebrauchs

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) Man muss sich immer bewusst sein, a . Bewahren Sie Kraftstoff nur in dafür dass die Abgase des Motors giftig sind . vorgesehenen Behältern auf; b . Tanken Sie nur im Freien und be- Nur bei Tageslicht oder bei guter kün- nutzen Sie einen Trichter.
  • Seite 59 All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) Teilen . Halten Sie sich immer von der Überschlagen oder gar zum Verlust Auswurföffnung entfernt. der Kontrolle führen könnten. Vor jedem Richtungswechsel am Hang Das Gerät nicht mit laufendem Mo- ist die Geschwindigkeit zu vermindern tor im hohen Gras stehen lassen, um und immer, wenn man das Gerät ab-...

  • Seite 60: Wartung Und Lagerung

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) Motor ab (stellen Sie sicher, dass Sie einen geeigneten Gehörschutz und alle Bewegungsteile vollkommen still- legen Sie während der Arbeit häufig stehen): Pausen ein . a . Bevor Sie tanken; 3 .4 WARTUNG UND LAGERUNG b .

  • Seite 61: Transport

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) ACHTUNG! - Die Säure in der Batte- Benutzen Sie zum Aus- und Einbau des rie ist ätzend . Bei mechanischer Be- Mähwerks stets geeignete Arbeitshan- schädigung oder Überladung kann dschuhe .

  • Seite 62: Versichern Sie Ihren Aufsitzmäher

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) • Befolgen Sie die örtlichen Bestimmungen für Armlehnen die Entsorgung von Verpackungsstoffen, Altöl, Schrauben für Sitzbefestigung M8 x 40 Kraftstoff, Filtern, defekten oder stark umwelt- Stiftschrauben zur Balgbe- festigung belastenden Komponenten;...

  • Seite 63: Einbau Des Sitzes (5) (Mod. 340 Ix)

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) Bohrungen der Befestigungsschrauben etwa 5 .4 ZUGVORRICHTUNG (10) in der Mitte der Gleitführungen zu liegen Montieren Sie die Zugvorrichtung (10:A) hinten kommen. am Gerät. 6 . Drehen Sie die 4 Schrauben (5:B) ein und fest. Verwenden Sie dazu die Schrauben und Muttern 7 .

  • Seite 64: Sicherheitsschalter Mit Schlüssel (12)

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) 6 .5 PEDAL DES FAHRANTRIEBS (13:C) Der Motorstart bei geöffneter Motor- haube ist verboten . Das Pedal bestimmt das Übersetzungsverhältnis zwischen Motor und Antriebsrädern (= Ge- 6 .2 SICHERHEITSSCHALTER MIT SCHLÜS- schwindigkeit).

  • Seite 65: Zündschalter (14:C)

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) 6 .9 ZÜNDSCHALTER (14:C) Stundenzähler (15:B) . Die alphanume- rischen Stellen geben die Fahrstunden in Schlüssel zum Abstellen / Anhalten Stunden und Stundenzehntel an. Funkti- des Geräts . oniert nur bei laufendem Motor. Am Ende Den Schlüssel (14:C) einstecken und in der Maßeinheit steht der Buchstabe H.

  • Seite 66: Bedienelement Scheinwerfer Und Hinteres Zubehör (14:D; 15) (Mod. 340 Ix)

    (14:D; 15) (Mod. 340 X) Für die Leistung des hinteren Zubehörs siehe “ [1] 0 ÜBERSICHT DER TECHNISCHEN DATEN” Betriebsstundenzähler-Display(15:B) . Nur von der STIGA SpA genehmigte Die alphanumerischen Stellen geben die Zubehörteile verwenden . Fahrstunden in Stunden und Stunden- zehntel an. Funktioniert nur bei laufendem 6 .17 HYRAULISCHER GERÄTEHEBER (1:G)

  • Seite 67: Bedienhebel Für Hydraulische

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) Ruhestellung (Mitte) . Nach dem Anhe- 2 . Antrieb ausgekuppelt = Hebel nach innen. ben oder Absenken kehrt der Hebel in die Das Gerät kann von Hand geschoben werden. Ruhestellung zurück.

  • Seite 68: Start Und Betrieb

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) Riemenspannung lockern (21) Halten Sie Hände und Finger von der Knicklenkung und der Sitzkonsole Siehe auch die Anleitungen des Zube- fern . Quetschgefahr . hörs und der Schnellbefestigung . 1 .

  • Seite 69: Motorhaube (10)

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) 7 .4 MOTORHAUBE (10) 7 .8 .1 Allgemeine Sicherheitskontrolle Für den Zugang zum Motor und den Teil Ergebnis Schlüssel-Sicherheitsschalter siehe 6 .1 . Kraftstoffleitungen Keine Lecks. und Anschlüsse 7 .5 MOTORGEHÄUSE (30) Elektrokabel.

  • Seite 70: Start / Arbeitseinsatz

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) 4 . Drehen Sie den Zündschlüssel auf “I” und Laufender Motor, Fahrer Der Motor drücken Sie die Taste START. Schneidwerk erhebt sich sollte anhal- ausgeschaltet, von seinem ten. Zum Fortfahren siehe die Anweisun- Feststellbremse Sitz.

  • Seite 71: Mit Dem Zubehör Arbeiten

    Zustand hinsichtlich von Zuverlässigkeit, Halten Sie sich bei der Reinigung an folgende Betriebssicherheit und Umweltschutz zu halten, Anweisungen: immer an das Wartungsprogramm der STIGA SpA. • Spitzen Sie den Motor nicht direkt mit Wasser Die Wartungspunkte dieses Programms sind im beiliegenden Wartungshandbuch der STIGA SpA •...

  • Seite 72: Reifendruck

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) Geräts zu garantieren . Darin sind die Führen Sie den Ölmessstab vollständig ein und schrauben Sie ihn fest. wichtigsten Eingriffe und die dafür vor- gesehene Häufigkeit aufgelistet. Die Dann wieder losschrauben und herauszie- erforderlichen Maßnahmen sind dann hen.

  • Seite 73: Laden Über Den Motor

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) Achtung: Halten Sie beim Einschieben 9 .8 .1 Laden über den Motor der Batterie das rote Kabel, damit es Dieses Verfahren ist nur bei einer Batterie mit sich nicht verklemmt . Dies könnte die einer für das Anlassen ausreichenden Mindestla- korrekte Anbringung der Batterie in ih- dung möglich.

  • Seite 74: Luftfilter (Mod. B&S 8270) (29X)

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) 2 . Demontieren Sie den Luftfilterdeckel (26:D), ausgewechselt werden. indem Sie die zwei seitlichen Laschen ausra- 6 . Gehen Sie bei der Montage in umgekehrter sten. Reihenfolge vor. 3 . Bauen Sie den Vorfilter (26:C) aus, entfernen 9 .9 .4 Zündkerze Sie den Papierfilter (26:B).

  • Seite 75: Sicherungen (31:F)

    Steuerkabel mit Schmieröl Die Originalersatzteile und Zubehör- schmieren. teile von STIGA SpA wurden eigens für die Maschinen der STIGA SpA ent- 9 .10 .1 Sicherungen (31:F) wickelt . Es wird daran erinnert, dass nicht originale Ersatzteile und Zube- Bestimmung Siche- hörteile von der STIGA SpA nicht über-...

  • Seite 76: Garantiebedingungen

    Gesetzgebung geschützt. Die von den • Einsatz von Nicht-Originalersatzteilen. nationalen Gesetzen vorgesehenen Rechte des • Verwendung von Zubehörteilen, die nicht von Käufers werden durch diese Garantie in keiner der STIGA SpA geliefert bzw. genehmigt wur- Weise eingeschränkt. den. 13 WARTUNGSÜBERSICHT Häufigkeit Bez .

  • Seite 77: Start Motor

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) Motor Mod. B&S 8270 Kontrolle/Nachfüllen des Motoröls Vor jedem Gebrauch 9.5.2 Motorölwechsel Alle 50 - 100 Stunden / jede Saison *** (1) Filteraustausch Motoröl Alle 50 - 100 Stunden / jede Saison *** (1) Reinigung/Austausch des Vorfilters 25 Stunden...

  • Seite 78: Aufschlüsselung Der Störungen

    All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) TILT FAULT Betriebsstörung des Neigungssen- Autorisiertes Servicezentrum sors. aufsuchen. Diese Meldung läuft zweimal durch: - bei Ausfall des Neigungsmessers. - bei jedem Start des Geräts, unmittel- bar nach dem Anfangstest der Displayanzeigen.
  • Seite 79 All manuals and user guides at all-guides.com DEUTSCH (Übersetzung der Originalanleitung) Batterieanzeige und Display- Die «Displaystellen» melden eine Autorisiertes Servicezentrum stellen blinken . (740 IOX, 540 Spannung über 12V; es liegt Über- aufsuchen. IX).Es erscheint “BATT”. (340 spannung vor. IX) . Die «Batterieanzeige» und die «Displaystellen»...
  • Seite 80 All manuals and user guides at all-guides.com 16 . Bei laufendem Motor bewegt «Auskupplungshebel des Antriebs» Antrieb einkuppeln. sich das Gerät durch Drücken ausgekuppelt. des Fahrpedals nicht . Sollten die Probleme nach den vorgenannten Eingriffen fortbestehen, Ihren Händler aufsuchen. Achtung! Versuchen Sie niemals ., aufwändige Reparaturen ohne die erforderlichen Werk- zeuge und technischen Kenntnisse durchzuführen .
