Annexe

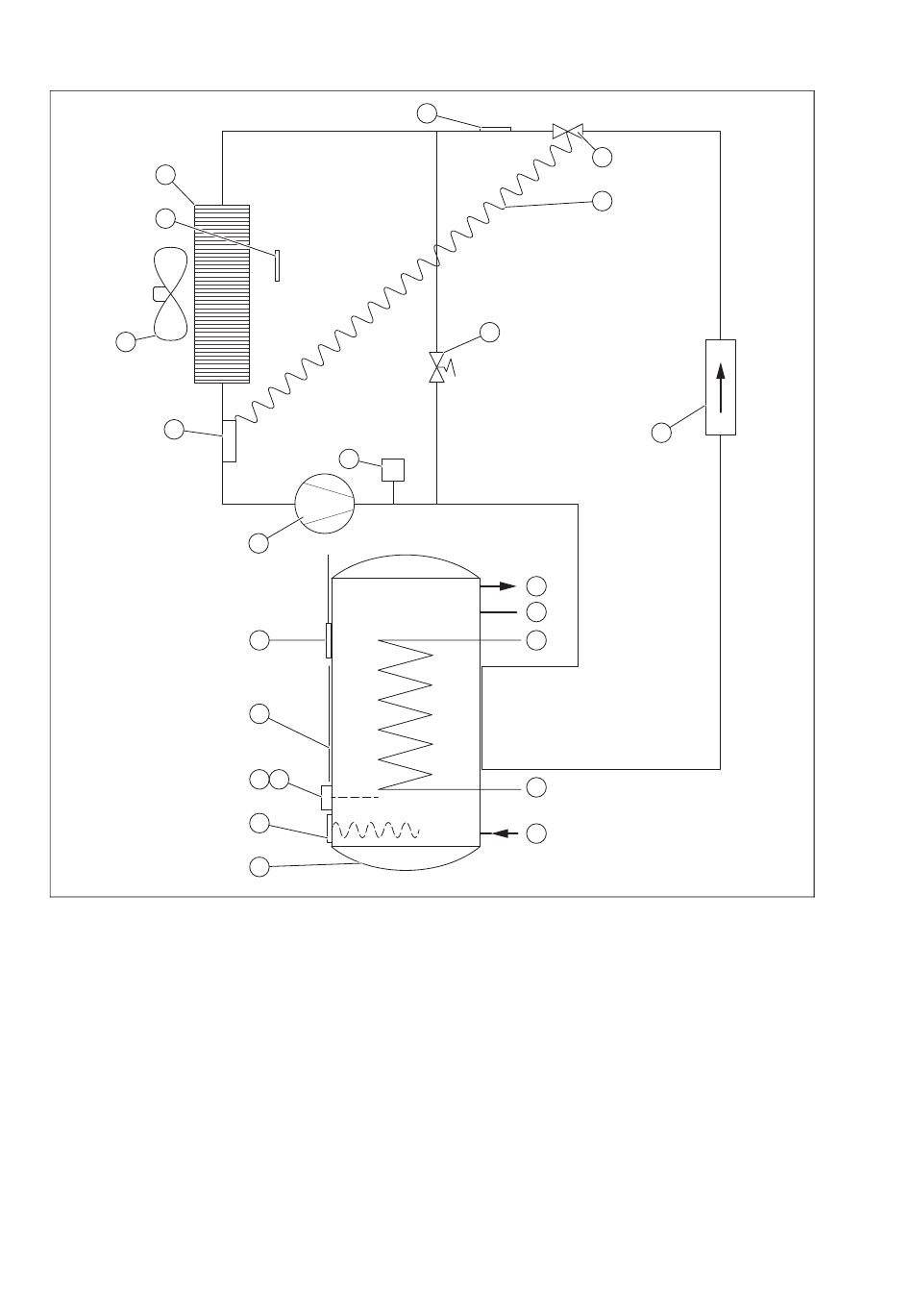

A Schéma de l'installation
12
11
10
9
1 Ballon eau chaude sanitaire
2 Résistance électrique
3 Limiteur de température pour résistance chauffante
4 Sécurité de surchauffe pour résistance chauffante
5 Condenseur externe
6 Capteur de température du ballon d'eau chaude
sanitaire
7 Compresseur
8 Pressostat
9 Tête de mesure du détendeur thermostatique
10 Ventilateur
11 Sonde de température d'entrée d'air
8000015875_00 Notice d'installation et de maintenance
13
8
HP
7
6
5
3 4
2
1
14
15
16
18
19
20
21
22
12 Évaporateur
13 Capteur de dégivrage
14 Détendeur thermostatique
15 Capillaires du détendeur thermostatique
16 Vanne de dégivrage
17 Filtre déshydrateur
18 Raccord d'eau chaude
19 Raccord boucle de recirculation
20 Raccordement du générateur de chaleur externe
21 Raccordement retour au générateur de chaleur
externe
22 Raccord d'eau froide
17
