2 Observaciones sobre la
documentación
2.1 Consulta de la documentación adicional
▶
Tenga en cuenta sin excepción todos los manuales de
uso e instalación que acompañan a los componentes de
la instalación.
2.2 Conservación de la documentación
▶
Entregue estas instrucciones y toda la documentación de
validez paralela al usuario de la instalación.
2.3

Validez de las instrucciones

Estas instrucciones son válidas únicamente para:
Aparato - Referencia del artículo
aroSTOR VWL BM 200/5
Estas instrucciones son válidas únicamente para:
–
España

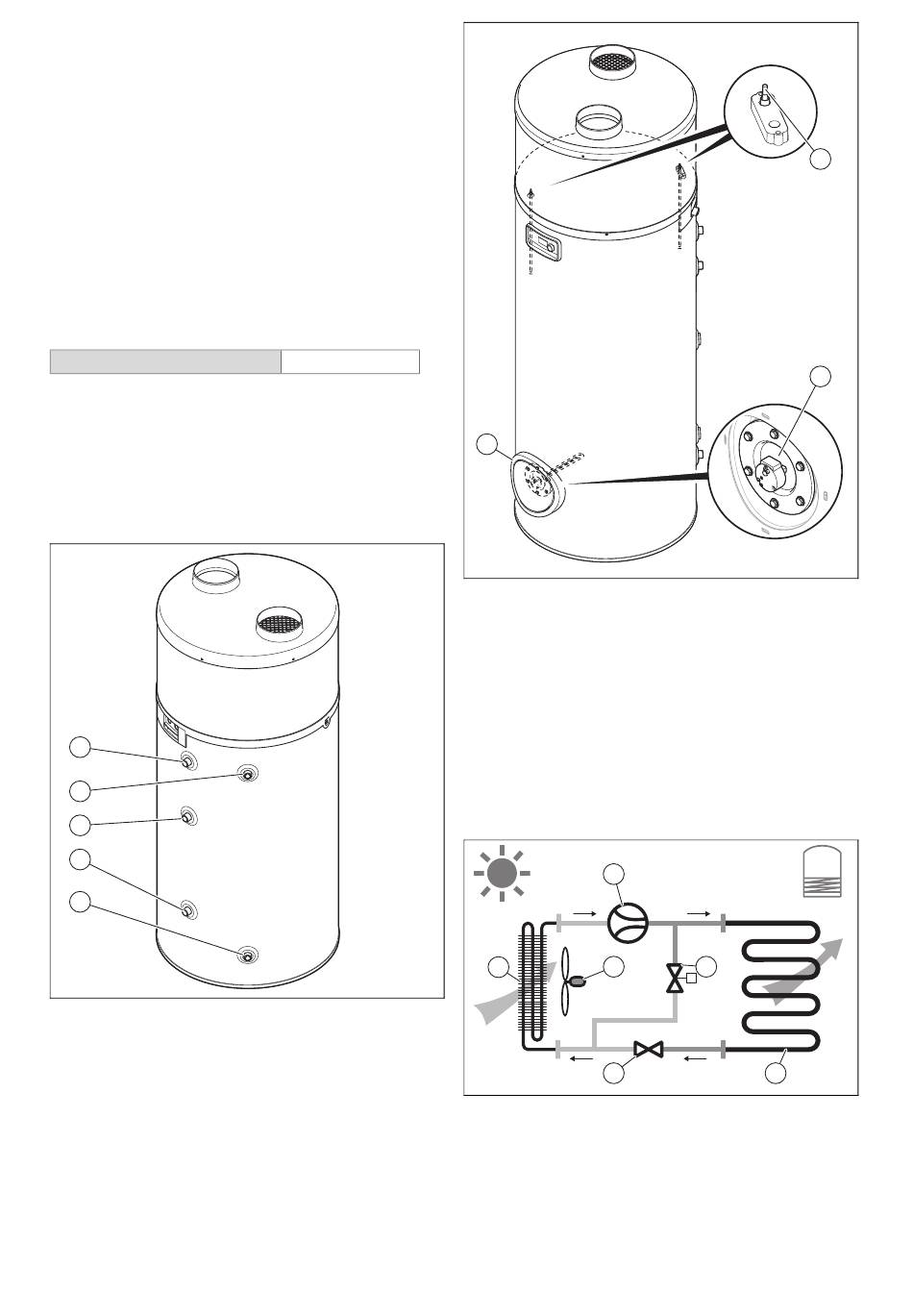

3 Descripción del producto
3.1

Estructura del aparato

5
4
3
2
1
1 Conexión de agua fría
2 Conexión salida del
agua de la calefacción
adicional
8000015875_00 Instrucciones de instalación y mantenimiento
0010026818
3 Conexión entrada de
agua de la calefacción
adicional
4 Conexión ida del agua
caliente sanitaria
5 Conexión del circuito de
circulación
1
1 Brida grande para lim-
pieza y mantenimiento
2 Vaina para el sensor de
temperatura
3.2

Funcionamiento

El aparato tiene el siguiente circuito:
–
el circuito refrigerante aporta calor al acumulador de
agua caliente sanitaria mediante evaporación, compre-
sión, condensación y expansión.
3.2.1 Modo de calefacción
2
3
1
5
1 Evaporador
2 Compresor
3 Ventilador
2
3
3 Resistencia eléctrica de
apoyo
4
6
4 Válvula de descongela-
ción
5 Válvula de expansión
termostática
6 Condensador
