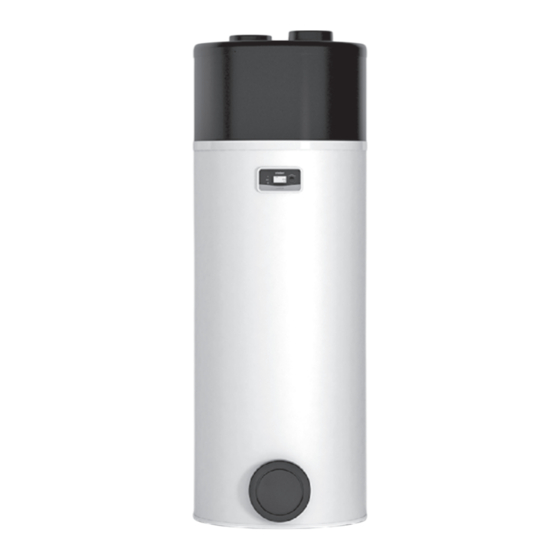

Vaillant aroSTOR VWL B 200/5 Installations- Und Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für aroSTOR VWL B 200/5:
- Installations- und wartungsanleitung (156 Seiten) ,
- Betriebsanleitung (112 Seiten) ,
- Installations- und wartungsanleitung (32 Seiten)
Verwandte Anleitungen für Vaillant aroSTOR VWL B 200/5
Inhaltszusammenfassung für Vaillant aroSTOR VWL B 200/5
- Seite 1 Installations- und Wartungsanleitung aroSTOR VWL B 200/5 VWL B 270/5 Herausgeber/Hersteller Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +492191 18 0 Fax +492191 18 2810 info@vaillant.de www.vaillant.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Inbetriebnahme ..........17 Warmwasserkreis befüllen ........17 Sicherheit ............. 3 Stromversorgung herstellen ........ 17 Handlungsbezogene Warnhinweise ...... 3 Produkt einschalten ..........17 Produkt an den Betreiber übergeben ....17 Bestimmungsgemäße Verwendung ..... 3 Anpassung an die Anlage......... 18 Gefahr durch unzureichende Qualifikation .... -
Seite 3: Sicherheit
Sicherheit 1 auch jede unmittelbare kommerzielle und Sicherheit industrielle Verwendung. Handlungsbezogene Warnhinweise Achtung! Klassifizierung der handlungsbezogenen Jede missbräuchliche Verwendung ist unter- Warnhinweise sagt. Die handlungsbezogenen Warnhinweise sind wie folgt mit Warnzeichen und Signalwör- Gefahr durch unzureichende tern hinsichtlich der Schwere der möglichen Qualifikation Gefahr abgestuft: Folgende Arbeiten dürfen nur Fachhand-... -
Seite 4: Lebensgefahr Durch Explosive Und Entflammbare Stoffe
1 Sicherheit Lebensgefahr durch explosive und 1.12 Risiko eines Sachschadens durch zu entflammbare Stoffe hartes Wasser ▶ Verwenden Sie das Produkt nicht in Lager- Gültigkeit: Deutschland räumen mit explosiven oder entflammba- ren Stoffen (z. B. Benzin, Papier, Farben). Zu hartes Wasser kann die Funktionstüch- tigkeit des Systems beeinträchtigen und in Verbrennungs- oder kurzer Zeit zu Schäden führen. -
Seite 5: Vergiftungsgefahr Durch Unzureichende Luftzufuhr
Sicherheit 1 ▶ Sorgen Sie dafür, dass die Luft nicht über alte Kamine zugeführt wird. ▶ Wenn Sie das Produkt in Friseursalons, Lackier- oder Schreinerwerkstätten, Rei- nigungsbetrieben o. Ä. installieren, dann wählen Sie einen separaten Aufstellraum, in dem eine Luftversorgung technisch frei von chemischen Stoffen gewährleistet ist. -
Seite 6: Hinweise Zur Dokumentation
Geben Sie diese Anleitung sowie alle mitgeltenden Unterlagen an den Anlagenbetreiber weiter. Gültigkeit der Anleitung Gültigkeit: Deutschland Diese Anleitung gilt ausschließlich für: Gerät - Artikelnummer aroSTOR VWL B 200/5 0010026816 aroSTOR VWL B 270/5 0010026817 Installations- und Wartungsanleitung aroSTOR 0020285023_00... -
Seite 7: Produktbeschreibung
Produktbeschreibung 3 Produktbeschreibung Systemschema Gültigkeit: aroSTOR VWL B 200/5 ODER aroSTOR VWL B 270/5 Warmwasserspeicher Temperaturfühler Lufteintritt Heizwendel Verdampfer Temperaturbegrenzer Heizstab Entfrostungssensor Sicherheitstemperaturbegrenzer Heizstab Thermostatisches Expansionsventil Externer Verflüssiger Kapillare des thermostatischen Expansionsventils Temperaturfühler Warmwasserspeicher Entfrostungsventil Kompressor Entwässerungsfilter Druckschalter Warmwasservorlauf Fühlerkopf thermostatisches Expansionsventils Anschluss für Zirkulationskreis... -
Seite 8: Aufbau Des Produkts
4 Montage Aufbau des Produkts 3.3.2 Entfrostungsmodus Verdampfer Entfrostungsventil Kompressor Thermostatisches Ex- pansionsventil Gebläse Verflüssiger Typenbezeichnung und Serialnummer Kaltwassereinlauf Luftabfuhr Warmwasserauslauf Zuluftöffnung Warmwasserzirkulation Betrieb Das Gerät enthält folgenden Kreislauf: – Der Kältemittelkreis gibt durch Verdampfung, Kom- pression, Kondensation und Expansion Wärme an den Die Typenbezeichnung und die Serialnummer befinden sich Warmwasserspeicher ab auf dem Typenschild (1). -
Seite 9: Produkt Tragen
Montage 4 Produkt tragen Schützen Sie die Seiten des Produkts, die mit der Sack- karre in Berührung kommen, um Kratzer und Beschädi- gungen zu vermeiden. Wenn Sie das Produkt auf der Palette aber ohne Verpa- ckung auf dem Boden ablegen müssen, dann verwen- den Sie Unterlegkeile damit das Produkt nicht beschä- digt wird. -
Seite 10: Produktabmessungen Und Anschlussmaße
4 Montage Produktabmessungen und Anschlussmaße Gültigkeit: aroSTOR VWL B 200/5, aroSTOR VWL B 270/5 ØA ØB ØB Geräteabmessungen und Anschlussmaße (→ Seite 10) Geräteabmessungen und Anschlussmaße aroSTOR VWL B 200/5 aroSTOR VWL B 270/5 634 mm 634 mm 158 mm... -
Seite 11: Mindestabstände
Installation 5 Mindestabstände Schutzabdeckung demontieren/montieren 4.8.1 Abdeckhaube demontieren ≥ 3 ≥ 1 Drehen Sie die Schraube (A) am Ring des Produkts mit einem Torx-Schraubendreher um einige Millimeter ≥ 3 ≥ 3 heraus. Drehen Sie die Einheit aus Abdeckhaube (B) und Ring gegen den Uhrzeigersinn, um die Bajonettverschluss- nasen zu lösen. -
Seite 12: Luftzufuhr Und -Abfuhr Installieren
Spülen Sie die Rohrleitungen vor dem An- schluss an das Produkt sorgfältig durch, um mögliche Rückstände zu entfernen! Luftzufuhr und -abfuhr installieren 5.1.1 Luftkanalsysteme wählen Gültigkeit: Vaillant Vorsicht! Risiko von Sachschäden durch unsach- gemäße Installation! ▶ Schließen Sie das Produkt nicht an Dunst- abzugshauben an. -
Seite 13: Teilrohrsystem Installieren
Installation 5 5.1.3 Teilrohrsystem installieren 2 2 0 2 9 2 Außenbereich Wärmegedämmtes Rohr (Durchmesser Innenbereich (beheizt ≥ 160 mm) oder nicht beheizt) Lüftung Diese Installationsart eignet sich insbesondere für Räume Die warme Luft wird im Raum entnommen, die kalte Luft wird mit geringen Abmessungen (Vorratskammer, Abstellraum nach außen abgegeben. -
Seite 14: Ohne Rohrleitungssystem Installieren
Hydraulikinstallation ▶ Verwenden Sie Flachdichtungen. – Drehmoment: ≤ 20 Nm 5.2.2 Warmwasserspeicher anschließen Gültigkeit: aroSTOR VWL B 200/5 ODER aroSTOR VWL B 270/5 Außenbereich Lüftung Innenbereich (beheizt oder nicht beheizt) Die Luft wird im selben Raum entnommen und abgeführt. Bei dieser Installationsart wird der Raum als Energiekollektor genutzt. -
Seite 15: Ventilator Extern Ansteuern
Kondensatablaufleitung bei 200 und 270 l 5.2.4 Ventilator extern ansteuern anschließen Bedingung: Installation eines Teilrohrsystems Gültigkeit: aroSTOR VWL B 200/5, aroSTOR VWL B 270/5 Beachten Sie die örtlich geltenden Regeln und Vor- T air schriften zum Kondensatablauf. T degiv T eau ▶... -
Seite 16: Elektroinstallation
5 Installation Gefahr! Lebensgefahr durch Stromschlag! T air T degiv Die Kondensatoren sind auch Stunden nach- dem die Stromzufuhr getrennt wurde noch T eau geladen. ▶ Warten Sie so lange, bis sich die Konden- satoren entladen haben. Das Stromzufuhr des Produkts darf nicht durch eine Zeit- schaltuhr unterbrochen werden. -
Seite 17: Inbetriebnahme
Inbetriebnahme 6 Produkt einschalten Entfernen Sie die rote Brücke an der Anschlussklemme (1) des Energieversorgungsunternehmens (EVU-Kon- takt). Führen Sie das Kabel durch die Kabeldurchführung an der Rückseite des Produkts und durch die Kabeldurch- führung an der Rückseite der Elektronikbox. Hinweis Achten Sie dabei darauf, dass Kabeldurch- führung so wenig wie möglich aufgeschlitzt wird, um Luftaustritt während des Betriebs... -
Seite 18: Anpassung An Die Anlage
8 Anpassung an die Anlage ▶ Übergeben Sie dem Betreiber alle Anleitungen und Pro- Hinweis duktpapiere zur Aufbewahrung. Wenn der Photovoltaikmodus die höhere ▶ Unterrichten Sie den Betreiber über getroffene Maßnah- Priorität erhält, dann wird das Warmwasser men zur Luftführung und weisen Sie ihn darauf hin, dass auch in nicht eingestellen Zeiten (z.B. -
Seite 19: Entlastungsstufe Wählen
Anpassung an die Anlage 8 ▶ Ventilatormodus einstellen Wählen Sie das Zeitintervall zwischen zwei Legionellen- schutz-Aufladungen aus. ▶ Drehen Sie den Drehknopf, um den Modus einzustellen ▶ Bestätigen Sie die Auswahl durch Drücken des Dreh- INST.MENUE EINS TELLU. VENT.MODUS. knopfs. ◁... -
Seite 20: Zählerstand Ablesen
8 Anpassung an die Anlage Zählerstand ablesen 8.10.3 Bedienelemente manuell sperren Wenn Sie die Zählerstände des Produkts ablesen Halten Sie in der Grundanzeige die Menü-Taste und die möchten, dann wählen Sie dieses Menü INST.MENUE Uhr-Taste 3 Sekunden gedrückt. BETR.ZAEHL.. Wählen Sie mit dem Drehknopf JA. Drücken Sie im Menü... -
Seite 21: Heizstab Kontrollieren
Störungsbehebung 9 8.11 Heizstab kontrollieren Parameter auf Werkseinstellungen zurücksetzen Drehen Sie den Drehknopf, bis das Menü RESE T an- gezeigt wird. –INST.MENUE RESE T. Drücken Sie den Drehknopf. Drehen Sie den Drehknopf, um JA auszuwählen. Bestätigen Sie die Auswahl durch Drücken des Dreh- knopfs. -
Seite 22: Reparatur Abschließen
Schließen Sie den Absperrhahn vor der Sicherheits- Gültigkeit: Deutschland, Vaillant gruppe am Kaltwassereingang. Stellen Sie sicher, dass der Abwasserablauf mit der Auftragsannahme Vaillant Kundendienst: 02191 5767901 Sicherheitsgruppe verbunden ist. Öffnen Sie das Ventil der Sicherheitsgruppe und kon- trollieren Sie, ob das Wasser in den Abfluss fließt. -
Seite 23: Anhang
Anhang Anhang Jährliche Inspektions- und Wartungsarbeiten – Übersicht Arbeiten Prüfen Sie die Sicherheitseinrichtungen auf einwandfreie Funktion. Prüfen Sie den Kältemittelkreis auf Dichtheit. Prüfen Sie die Hydraulikkreise auf Dichtheit. Prüfen Sie die Sicherheitsgruppe auf einwandfreie Funktion. Prüfen Sie, ob die Komponenten des Kältemittelkreises keine Rost- oder Ölspuren aufweisen. Prüfen Sie die Gerätekomponenten auf Verschleiß. - Seite 24 Anhang Fehlercode Beschreibung mögliche Ursache Lösung vorläufiger Betrieb – – HOCH DRUCK Hochdruck innerhalb der Kein Wasser im Warm- Prüfen, ob das Produkt Wärmepumpe außer Be- Wärmepumpe wasserspeicher ordnungsgemäß mit trieb. Wasser gefüllt und – Wassertemperatur zu Die Entstörung er- entlüftet ist hoch (>...
-
Seite 25: Fachhandwerkerebene - Übersicht
Anhang Fehlercode Beschreibung mögliche Ursache Lösung vorläufiger Betrieb Wärmepumpe hat kein Gas Leck im Kühlkreislauf Vor dem Auffüllen des mehr Kühlkreislaufs das Leck ausfindig machen und re- parieren Expansionsventil außer Bruch der Kupferleitung Expansionsventil austau- Betrieb des Expansionsventils schen Wärmepumpe außer Be- ERR. - Seite 26 Anhang Einstellebene Werte Werksein- Einheit Schrittweite, Auswahl, Erläuterung stellung min. max. PV WP aktueller Wert Nur sichtbar, wenn PV MODUS = JA 0: Kontakt geöffnet; 1: Kontakt geschlossen PV WP+EL aktueller Wert Nur sichtbar, wenn PV MODUS = JA 0: Kontakt geöffnet; 1: Kontakt geschlossen ZUSH.EINST.
-
Seite 27: D Verbindungsschaltplan Schaltkasten
Anhang Verbindungsschaltplan Schaltkasten Gültigkeit: aroSTOR VWL B 200/5, aroSTOR VWL B 270/5, Deutschland T air T degiv T eau Comp Alim Ph 4 Ph 5 Ph 12 N 13 Bedienkonsole Druckschalter Anschlussstecker Bedienkonsole Sicherheitstemperaturbegrenzer, 87 °C Hauptplatine Heizstab Anschlussstecker Nr. 1: Niedertarif oder untere Stufe... -
Seite 28: E Hydraulikschema
Anhang Hydraulikschema Gültigkeit: aroSTOR VWL B 200/5, aroSTOR VWL B 270/5 Dielektrisch isolierter Hydraulikanschluss Sicherheitsgruppe Zirkulationspumpe Ausdehnungsgefäß Rückschlagventil Entleerungsventil Absperrhahn Warmwasservorlauf Thermostat-Mischbatterie Warmwasserzirkulation Druckminderer Kaltwasserleitung Leistungskurven der Wärmepumpe Gültigkeit: aroSTOR VWL B 200/5 00:00 21:00 18:00 15:00 12:00 09:00 6:00... -
Seite 29: G Technische Daten
L) COP bei einer Kaltwassertemperatur von 10 °C für eine Solltemperatur von 55 °C (EN 16147:2017/Ent- nahmezyklus L) Technische Daten Technische Daten - Allgemein aroSTOR VWL B 200/5 aroSTOR VWL B 270/5 Nenninhalt 200 l 270 l Außendurchmesser 634 mm 634 mm Höhe... - Seite 30 Anhang aroSTOR VWL B 200/5 aroSTOR VWL B 270/5 Kältemitteltyp R 290 R 290 Kältemittelmenge für eine vollständige Füllung 0,15 kg 0,15 kg Max. Hochdruck der Wärmepumpe 2,5 MPa 2,5 MPa Max. Niederdruck der Wärmepumpe 1,5 MPa 1,5 MPa −7 … 35 ℃...
-
Seite 31: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Verpackung entsorgen ............22 Vorschriften ................5 Abschließen, Reparatur............22 Wartung und Reparatur vorbereiten........22 Absperreinrichtungen ............22 Wartungsarbeiten ............22–23 Anlage, undicht..............5 Wasserhärte ................4 Werkzeug ................4 Aufstellort ................4 Ausschalten................. 22 Außerbetriebnahme............. 22 Bestimmungsgemäße Verwendung ........3 CE-Kennzeichnung ............... - Seite 32 0020285023_00 0020285023_00 26.02.2019 © Diese Anleitungen, oder Teile davon, sind urheberrechtlich geschützt und dürfen nur mit schriftlicher Zustim- mung des Herstellers vervielfältigt oder verbreitet werden. Technische Änderungen vorbehalten.
