Bijlage; A Systeemschema - Vaillant aroSTOR VWL BM 200/5 Installations- Und Wartungsanleitung

Bijlage

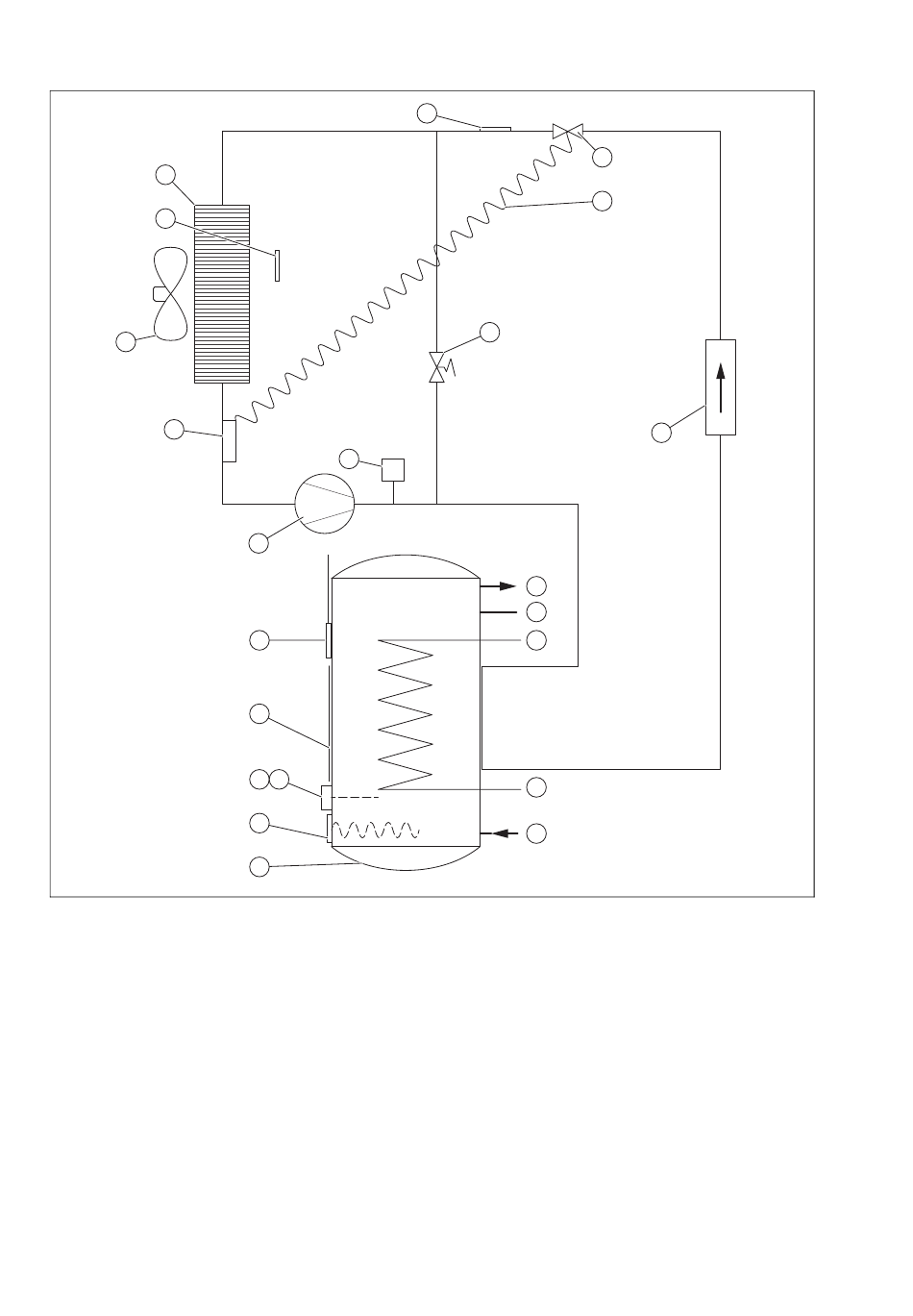

A Systeemschema
12
11
10
9
1 Warmwaterboiler
2 Verwarmingsspiraal
3 Temperatuurbegrenzer verwarmingselement
4 Veiligheidstemperatuurbegrenzer verwarmingsele-
ment
5 Externe condensor
6 Temperatuursensor warmwaterboiler
7 Compressor
8 Drukschakelaar
9 Sensorkop thermostatische expansieklep
10 Ventilator
11 Temperatuurvoeler luchtinlaat
8000015875_00 Installatie- en onderhoudshandleiding
13
8
HP
7
6
5
3 4
2
1
14
15
16
18
19
20
21
22
12 Verdamper
13 Ontdooiingssensor
14 Thermostatische expansieklep
15 Capillair van de thermostatische expansieklep
16 Ontdooiingsklep
17 Ontwateringsfilter
18 Warmwateraansluiting
19 Aansluiting circulatiecircuit
20 Aansluiting externe warmteopwekker
21 Retouraansluiting externe warmteopwekker
22 Koudwateraansluiting
17
