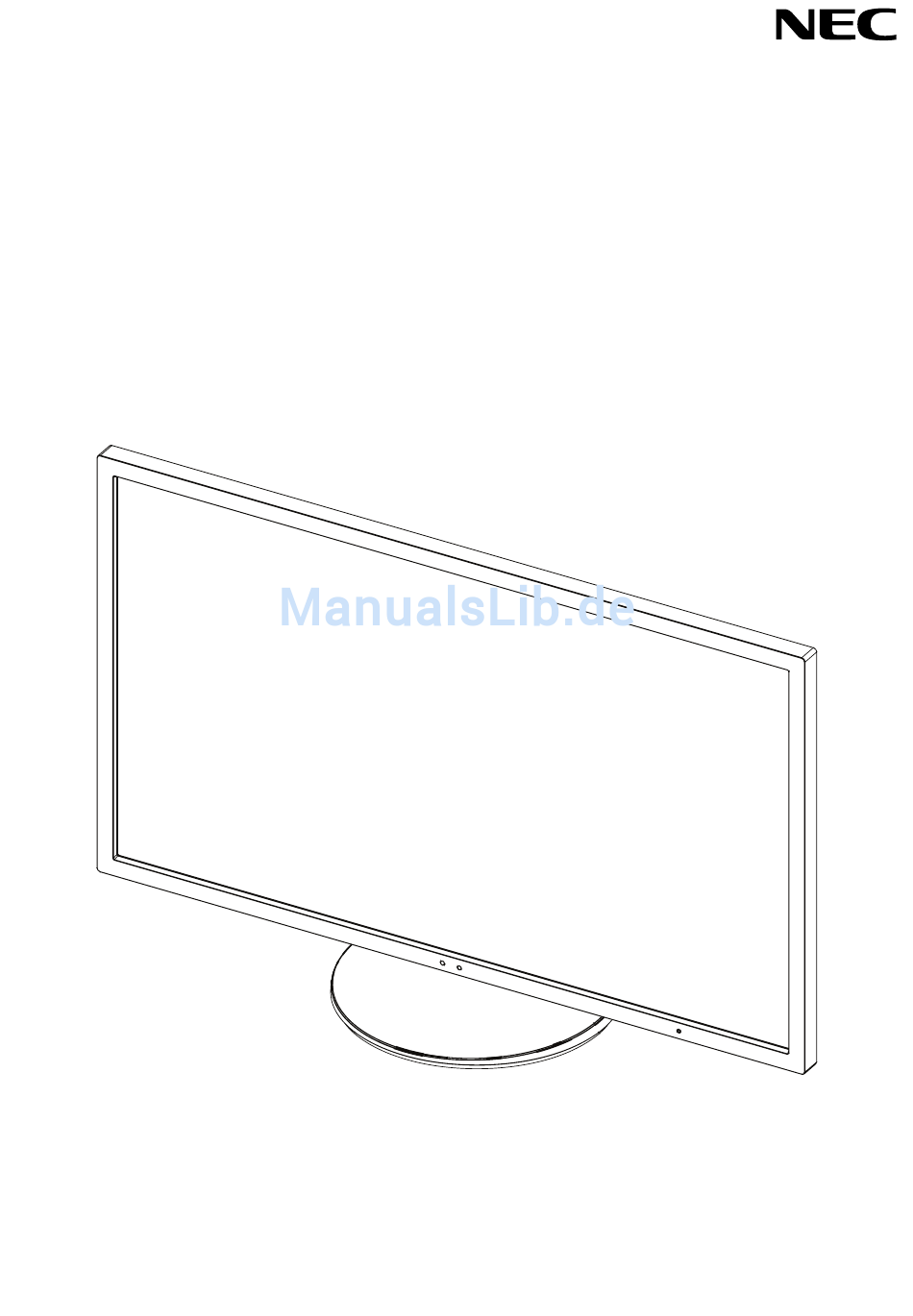

- Seite 1 Desktop-Monitor MultiSync EA275WMi MultiSync EA305WMi Bedienungsanleitung Die Modellbezeichnung befi ndet sich auf dem Schild auf der Monitorrückseite.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Registrierungsinformationen ......................Deutsch-2 Einsatzempfehlungen ........................Deutsch-3 Sicherheitsvorkehrungen und Pfl ege ...................Deutsch-3 Ergonomie ..........................Deutsch-4 Reinigen des LCD-Bildschirms ....................Deutsch-4 Reinigen des Gehäuses .......................Deutsch-4 Inhalt der Verpackung ........................Deutsch-5 Kurzanleitung ..........................Deutsch-6 Bedienelemente ...........................Deutsch-11 Technische Daten - EA275WMi ....................Deutsch-18 Technische Daten - EA305WMi ....................Deutsch-19 Merkmale und Funktionen ......................Deutsch-20 Fehlerbehebung ...........................Deutsch-21 Verwenden der Zoomfunktion ......................Deutsch-23... -
Seite 3: Warnung, Vorsicht
HINWEIS: Für dieses Produkt werden Kundendienstleistungen nur in dem Land angeboten, in dem Sie es gekauft haben. Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. ErgoDesign ist eine eingetragene Marke von NEC Display Solutions Ltd. in Österreich, Benelux, Dänemark, Frankreich, Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien. -
Seite 4: Registrierungsinformationen
Registrierungsinformationen FCC-Hinweis Verwenden Sie mit dem MultiSync EA275WMi (L273QL)/MultiSync EA305WMi (L303QW)-Monitor die fest montierten bzw. angegebenen Kabel, um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. Das Netzkabel muss in den USA zugelassen sein und den gültigen Sicherheitsbestimmungen entsprechen und folgende Bedingungen erfüllen. -
Seite 5: Einsatzempfehlungen
Monitor mindestens eine Stunde lang ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 6: Ergonomie
DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Bildschirmleistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befi... -
Seite 7: Inhalt Der Verpackung
Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC-Monitor sollte folgende Komponenten enthalten: • Monitor MultiSync mit neig-, schwenk- und höhenverstellbarem Pivotfuß • Netzkabel* • Videosignalkabel (Kabel von DVI-D auf DVI-D)* • Videosignalkabel (DisplayPort-Kabel) • USB 3.0-Kabel • ControlSync-Kabel (ø 2,5 mm Stereo-Mikroklinkenstecker) •... -
Seite 8: Kurzanleitung
Kurzanleitung Gehen Sie folgendermaßen vor, um den LCD-Monitor an Ihr System anzuschließen: HINWEIS: Bitte denken Sie daran, vor der Installation die „Einsatzempfehlungen“ (Seite 3) zu lesen. 1. Schalten Sie Ihren Computer aus. 2. Für PC mit DisplayPort-Ausgang: Verbinden Sie das DisplayPort-Kabel mit dem Anschluss der Grafi kkarte in Ihrem System (Abbildung A.1). - Seite 9 3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 30 Grad und heben Sie ihn in die höchste Position. 4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem Downstream-Port am Computer (Abbildung C.1a).
-
Seite 10: Heben Und Senken Des Bildschirms
8. Schalten Sie den Computer ein. Schalten Sie anschließend den Monitor ein, indem Sie die Netztaste auf der Frontblende berühren (Abbildung E.1). 9. Die berührungslose Einstellungsautomatik nimmt beim ersten Setup die optimalen Einstellungen für den Monitor vor. Weitere Anpassungen werden mit den folgenden OSD-Steuerungen vorgenommen: •... -
Seite 11: Neigen Und Schwenken
Neigen und Schwenken Fassen Sie den Monitor an der Ober- und Unterseite und neigen Sie ihn nach Bedarf (Abbildung TS.1). Abbildung TS.1 HINWEIS: Neigen Sie den Monitor vorsichtig. Installation auf einem Tragarm Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. So bereiten Sie den Monitor für eine alternative Montage vor: •... -
Seite 12: Montage Des Tragarms
Montage des Tragarms Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. 1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt „Entfernen des Monitorfußes für die Montage. 2. Verwenden Sie die 4 beim Entfernen des Fußes gelösten Schrauben, um den Tragarm am Monitor zu befestigen (Abbildung F.1). -
Seite 13: Bedienelemente
Bedienelemente Die OSD-Bedienelemente (On-Screen-Display) auf der Vorderseite des Monitors haben folgende Funktionen: Berühren Sie eine der Steuerungstasten, um in das OSD-Menü zu gelangen. Berühren Sie die Taste SELECT, um den Signaleingang zu ändern. HINWEIS: Zum Wechseln des Signaleingangs muss das OSD-Menü geschlossen werden. 1 Umgebungslichtsensor Erkennt die Umgebungshelligkeit sowie die Anwesenheit einer Person und stellt den Monitor Anwesenheitssensor... - Seite 14 ECO-WERKZEUGE HELLIGKEIT Passt Bild-und Hintergrundhelligkeit des Bildschirms an. Wenn der ECO-MODUS auf 1 oder 2 eingestellt ist, erscheint ein Balken für den CO2-AUSSTOSS. KONTRAST Passt anhand des Eingangssignals die Bild- und Hintergrundhelligkeit des Bildschirms an. ECO MODE Reduziert den Stromverbrauch durch Verringerung der Helligkeit. AUS: Keine Funktion.
- Seite 15 ANWESENHEITSSENSOR Der Sensor an der Vorderseite des Monitors erkennt die Bewegung einer Person mithilfe der ANWESENHEITSSENSOR-Funktion. Die ANWESENHEITSSENSOR-Funktion verfügt über drei Einstellungen: AUS: Keine Anwesenheitserkennung. 1 (LEICHT): Wenn in einem bestimmten Zeitraum keine Person erkannt wird, schaltet der Monitor automatisch in die niedrigere Helligkeitsstufe, um die Leistungsaufnahme zu reduzieren.
- Seite 16 OPTIMIERUNG DER PHASE (nur analoger Eingang) Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Liefern die Funktionen AUTOM. EINSTELLUNG und BILDBREITE kein zufriedenstellendes Bild, kann mit dieser Funktion eine Optimierung vorgenommen werden. Dazu kann ein Moiré-Testmuster verwendet werden. Ist die Einstellung OPTIMIERUNG DER PHASE fehlerhaft kalibriert, entspricht das Ergebnis der Zeichnung links.
- Seite 17 Farbe Farbsteuerungssystem: Zur Einstellung der Farben stehen verschiedene Farbvoreinstellungen zur Verfügung (sRGB und ORIGINALFARBEN sind Standardeinstellungen und können nicht angepasst werden). 1, 2, 3, 5: Hier können die Werte für die Farben Rot, Grün und Blau erhöht oder verringert werden. Die Änderungen der Farben ist auf dem Bildschirm sichtbar.
- Seite 18 ANTWORTZEIT ZU VERBESSERN Schaltet die Funktion „ANTWORTZEIT ZU VERBESSERN“ ein bzw. aus. Mit dieser Funktion können Unschärfen, die bei einigen bewegten Bildern auftreten können, reduziert werden. ABSCHALT-TIMER Der Monitor schaltet automatisch ab, wenn Sie einen der vorgegebenen Zeitwerte ausgewählt haben. Vor dem Abschalten wird eine Meldung auf dem Bildschirm angezeigt, in der Sie gefragt werden, ob die Zeit bis zum Abschalten um 60 Minuten verzögert werden soll.
- Seite 19 KOPIEREN VON DATEN Um das Kopieren von Daten des Hauptmonitors auf weitere Monitore zu starten, wählen Sie KOPIEREN VON DATEN und berühren Sie SELECT. Auf dem Bildschirm ist die Anzeige IN ARBEIT... zu sehen. HINWEIS: Diese Funktion ist nur für den Hauptmonitor in ControlSync vorgesehen. Alle in der ControlSync-Übersicht festgelegten Einstellungen (siehe Seite 26) werden vom Hauptmonitor auf die weiteren Monitore kopiert.
-
Seite 20: Technische Daten - Ea275Wmi
1440 x 900* bei 60 Hz 1920 x 1080 bei 60 Hz 2560 x 1440 bei 50 Hz (DVI-I analog) 2560 x 1440 bei 60 Hz (Digital)......Von NEC DISPLAY SOLUTIONS empfohlene Werte. Nutzbare Querformat: Horiz.: 596,7 mm/23,5 Zoll Bildschirmfl äche Vert.:... -
Seite 21: Technische Daten - Ea305Wmi
2560 x 1440 bei 50 Hz (DVI-I analog) 2560 x 1440 bei 60 Hz 2560 x 1600 bei 30 Hz (HDMI) 2560 x 1600 bei 60 Hz (DisplayPort/DVI-I (digital)).. Von NEC DISPLAY SOLUTIONS empfohlene Werte. Nutzbare Querformat: Horiz.: 641,3 mm/25,2 Zoll Bildschirmfl... -
Seite 22: Merkmale Und Funktionen
Hinweis: Die CO2-Ausstoßwerte bei Betrieb und in der Fertigungsphase werden mit Hilfe eines speziellen Algorithmus berechnet, den NEC eigens für die Monitore dieser Marke entwickelt hat. ControlSync: Gehen Sie wie für KOPIEREN VON DATEN vor, und kopieren Sie die Einstellungen des Hauptmonitors durch Anschluss eines ControlSync-Kabels auf die weiteren Monitore. -
Seite 23: Fehlerbehebung
Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 24 Die Helligkeit des Bildes ist unzureichend • Stellen Sie sicher, dass ECO MODE und AUTOM. HELLIGKEIT ausgeschaltet sind. • Falls die Helligkeit schwankt, vergewissern Sie sich, dass AUTOM. HELLIGKEIT deaktiviert ist. • Das Signalkabel muss richtig angeschlossen sein. • Eine Verschlechterung der LED-Helligkeit kann durch eine Langzeitnutzung oder unter extrem kalten Umgebungsbedingungen auftreten.
-
Seite 25: Verwenden Der Zoomfunktion
Verwenden der Zoomfunktion Hiermit können Sie den vollen Anzeigebereich nutzen, haben also eine wesentlich größere Fläche verfügbar. Ermöglicht es, dass sich das in der Mitte angezeigte Bild ausdehnt. HINWEIS: Wenn MULTI BILD auf LINKS oder RECHTS festgelegt ist, wird das Teilbild automatisch gedehnt bzw. gestaucht. EINRICHTUNG 1. - Seite 26 B. Das linke Bild wird als Primärbild festgelegt. Hierbei wird festgelegt, dass sich das Primärbild auf der linken Seite befi ndet. Die Größe des Bildes auf der rechten Seite mit dem schwarzen Bereich wird verringert. So vergrößern Sie die Teilbilder: Verwenden Sie die folgenden Verfahren, um den schwarzen Bereich zu verkleinern und die Teilbilder zu vergrößern.
-
Seite 27: Verwendung Der Funktion „Autom. Helligkeit
Verwendung der Funktion „Autom. Helligkeit“ Die Helligkeit des LCD-Bildschirms kann je nach der Umgebungshelligkeit des Raumes erhöht oder verringert werden. Wenn der Raum hell ist, wird der Monitor entsprechend aufgehellt. Ist der Raum dunkel, wird der Monitor entsprechend abgedunkelt. Diese Funktion soll unter den verschiedensten Beleuchtungsbedingungen zu entspannterem Sehen beitragen. Die Funktion AUTOM. -
Seite 28: Controlsync
ControlSync 1. Verbinden Sie den Hauptmonitor mit einem weiteren Monitor mithilfe eines ControlSync-Kabels (ø 2,5) in ControlSync IN/OUT. 2. Gehen Sie wie für KOPIEREN VON DATEN vor. Wenn die Einstellungen des Hauptmonitors angepasst werden, werden diese automatisch kopiert und an die weiteren Monitore übertragen. 3. -
Seite 29: Anschluss Mehrerer Bildschirme Über Displayport
Anschluss mehrerer Bildschirme über DisplayPort Sie können mehrere Monitore anschließen, indem Sie diese über DisplayPort verketten. Bei der Verwendung mehrerer Monitore im MST-Modus (Multi-Stream Transport), müssen DP AUSGANG MULTISTREAM auf AUTOM. eingestellt werden. Möglicherweise müssen Sie DisplayPort-Einstellungen vornehmen. Bitte lesen Sie die nachfolgenden Erläuterungen, und nehmen Sie die entsprechenden Einstellungen vor. -
Seite 30: Abhilfe Bei Fehlendem Bild
Abhilfe bei fehlendem Bild Wenn nach dem Einstellen einer Option für DP AUSGANG MULTISTREAM kein Bild auf dem Monitor angezeigt wird, verfahren Sie folgendermaßen: 1. Schalten Sie den Computer aus. 2. Berühren Sie die Taste MENU, um das OSD-Menü „Kein Signal“ zu öffnen. 3. -
Seite 31: Tco Certifi Ed Edge Displays 2.0
TCO Certifi ed Edge Displays 2.0 (Dies ist eine Übersetzung des englischen Textes für TCO Certifi ed Edge Displays 2.0) Herzlichen Glückwunsch! Dieses Produkt ist TCO Certifi ed – für eine nachhaltige IT TCO CertiÞ ed ist eine internationale NachhaltigkeitszertiÞ zierung für IT-Produkte durch Drittanbieter. -
Seite 32: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpfl ichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Defi... - Seite 33 Geräte, die das links abgebildete Kennzeichen tragen, getrennt vom normalen Hausmüll entsorgt werden. Dazu gehören auch Monitore und elektrisches Zubehör wie Signal- oder Netzkabel. Wenn Ihr NEC- Anzeigegerät entsorgt werden muss, befolgen Sie bitte die Richtlinien der örtlichen Behörden, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben oder verfahren Sie gemäß...
