Inhaltszusammenfassung für NEC E585

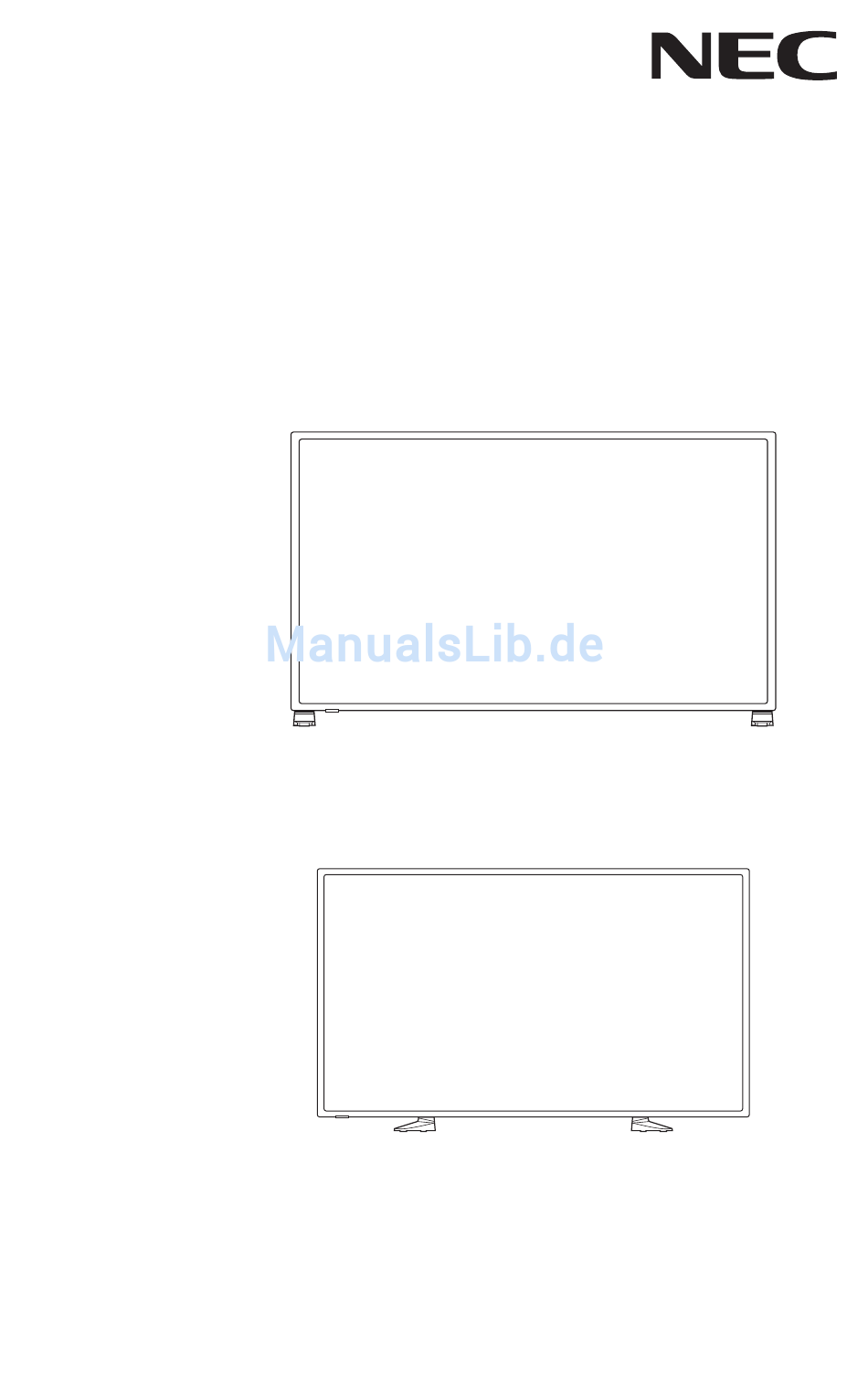

- Seite 1 Bedienungsanleitung E585 E505 E425 E325...
-
Seite 2: Inhaltsverzeichnis
Wartung und Recycling ��������������������������������������������������������������������Deutsch-28 Pflege des Monitors����������������������������������������������������������������Deutsch-28 Mobiltelefonwarnung ��������������������������������������������������������������Deutsch-28 Entsorgungsrichtlinie ��������������������������������������������������������������Deutsch-28 Italian Homologation declaration ��������������������������������������������Deutsch-28 Informationen des Herstellers zu Recycling und Energieverbrauch ���Deutsch-29 Entsorgung alter NEC-Geräte ������������������������������������������������Deutsch-29 Energiesparmodus �����������������������������������������������������������������Deutsch-29 WEEE-Zeichen (Europäische Richtlinie 2012/19/EU) ������������Deutsch-30 Technische Daten �����������������������������������������������������������������������������Deutsch-31 Produktspezifikationen �����������������������������������������������������������Deutsch-31 Spezifikationen der RS-232C-Buchse ������������������������������������Deutsch-35 Bevor Sie Reparaturarbeiten anfordern��������������������������������������������Deutsch-36... -
Seite 3: Vorsichtsmaßnahmen Und Hinweise
Ort oder in ei- torgehäuse� erforderlichen Reparatur- ner Kiste auf� Bei der Verwendung des arbeiten Ihres Monitors Monitors muss für eine ausreichende einen zertifizierten NEC- Belüftung gesorgt werden� Wartungstechniker� Halten Sie den Monitor Sollte der Monitor herun- Bei einer Monitorfehlfunktion... -
Seite 4: Wichtige Sicherheitsvorkehrungen
Wichtige Sicherheitsvorkehrungen Vor dem Betrieb des Geräts lesen Befolgen Sie alle auf dem Monitor angebrachten Warnungen und Anweisungen� 1� Lesen Sie diese Anweisungen� 2� Bewahren Sie diese Anweisungen auf� 3� Beachten Sie alle Warnungen� 4� Befolgen Sie alle Anweisungen� 5� Verwenden Sie dieses Gerät nicht in der Nähe von Wasser�... - Seite 5 15� Der Monitor entspricht den empfohlenen Sicherheitsstandards bezüglich der Stabilität� Die Ober- und Vorderseite des Gehäuses dürfen keiner übermäßigen Kraft ausgesetzt werden� Dies könnte zum Umfallen des Geräts führen und eine Beschädigung und/oder Körperverletzung verursachen� 16� Wenn der Monitor oder das Glas zerbrochen sind, dürfen Sie nicht in Kontakt mit dem Flüssigkristall kommen;...
-
Seite 6: Wichtige Informationen
Wichtige Informationen WARNUNG SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN� VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN� ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN�... -
Seite 7: Warnung Für Eingelegte Batterien
Monitor eine Stunde ausgeschaltet bleiben, um das Schattenbild zu löschen� HINWEIS: Wie bei allen persönlichen Anzeigegeräten empfiehlt NEC DISPLAY SOLUTIONS die Anzeige von Bewegtbildern und einem Bildschirmschoner in regelmäßigen Intervallen, wann immer sich der Bildschirm im Ruhemodus befindet oder nicht verwendet wird. -
Seite 8: Belüftung
VORSICHT: Diese Wartungshinweise richten sich nur an qualifiziertes Wartungspersonal. Um das Risiko von Stromschlägen zu verringern, nehmen Sie nur Wartungsarbeiten vor, die explizit in der Bedienungsanleitung angegeben sind, außer wenn Sie dazu qualifiziert sind. Belüftung Die Schlitze und Öffnungen im Monitor dienen der Belüftung� Für einen zuverlässigen Betrieb des Monitors und zum Schutz vor Überhitzung dürfen diese Schlitze und Öffnungen niemals blockiert oder abgedeckt werden�... - Seite 9 Nur zur Verwendung von UL-gelisteten Wandmontagehalterungen mit Mindestgewicht-/last: Siehe Spezifikationen auf Seite 31. Einheit ohne Ständergewicht: Die Ausrüstung und die dazugehörige Halterung bleiben auch während des Tests sicher� Verwendung von Wandmontagesatz, VESA-kompatiblen Wandhalterungsabstand, Durchmesser der Schraube: Siehe Spezifikationen auf Seite 31� Installation mit Ständer 30 cm 10 cm...
-
Seite 10: Lizenz- Und Markenhinweise
Lizenz- und Markenhinweise Windows ist eine eingetragene Marke der Microsoft Corporation� NEC ist eine eingetragene Marke der NEC Corporation� Alle anderen Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Inhaber� ® HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC in den USA und anderen Ländern�... -
Seite 11: Konformitätserklärung
Sicherheitsrichtlinien nach CAN/CSA C22�2 Nr� 60065-03� FCC-Hinweis 1� Verwenden Sie die angebrachten bzw� angegebenen Kabel mit dem Farbmonitor E585/ E505/E425/E325, um Störungen des Rundfunk- bzw� Fernsehempfangs zu vermeiden� (1) Bitte verwenden Sie das mitgelieferte oder ein gleichwertiges Netzkabel, damit die FCC-Konformität gewährleistet ist�... -
Seite 12: Inhalt Der Verpackung
• D-Sub-Kabel • Fernbedienung • 2x 1,5 V Batterien der Größe AAA • 1x Installationshandbuch • CD-ROM E585 / E505 / E425 / E325 Videosignalkabel (EU) (Mini D-SUB 15-Pin auf Netzkabel* Mini D-SUB 15-Pin) Setup Manual Drahtlose Fernbedienung Installationshandbuch CD-ROM und Batterien der Größe... -
Seite 13: Vorbereitung
Herstellergarantie umfasst keine unsachgemäße Nutzung und falsche Installation� Anbringen der Monitorfüße E585 Schrauben für den Fuß x 6 E585: M4 (14 mm) E505 / E425 / E325 Schrauben für den Fuß x 4 E505: M6 (20 mm) E425/E325: M4 (20 mm) 1�... -
Seite 14: Verwendung Der Kabelklemme
Wand montieren können, müssen die Monitorfüße entfernt werden� Verwenden Sie zu Ihrer eigenen Sicherheit bei der Montage nur eine UL- gelistete Wandmontagehalterung, die das Gewicht des Monitors trägt� (Siehe Seite 31�) Anbringen der Wandmontagehalterung am Monitor: E585 E505/E425/E325 VESA-Bohrung VESA-Bohrung Schraube für Halsteil... -
Seite 15: Gerät Nicht Im Hochformat Verwenden
HINWEIS: Die Wandmontagelösung ist nicht im Lieferumfang des Geräts enthalten, sondern ist separat erhältlich� Wenden Sie sich für Details an Ihren NEC-Vertreter� Eine Schraube geeigneter Länge ist nötig (Dicke der Wandhalterung + Tiefe der VESA- Bohrung)� Gerät nicht im Hochformat verwenden VORSICHT: Drehen Sie den Monitor nicht vom Quer- in das Hochformat�... -
Seite 16: Den Monitor Auf Einer Festen Oberfläche Aufstellen
Den Monitor auf einer festen Oberfläche aufstellen Achten Sie darauf, dass der Monitor in einer Position aufgestellt wird, die eine freie Luftzirkulation erlaubt� Bedecken Sie nicht die Belüftungsöffnungen auf der Rückseite� Stellen Sie den Monitor nicht in der Nähe offener Flammen auf�... -
Seite 17: Anschließen An Die Stromversorgung
Anschließen an die Stromversorgung Der Monitor sollte in der Nähe einer leicht zugänglichen Steckdose aufgestellt werden� Stecken Sie die Kontakte vollständig in die Steckdose� Eine lose Verbindung kann zu Bildstörungen führen� Wenn der Monitor mit Strom versorgt wird, leuchten die LED-Anzeigen an der Vorderseite des Geräts in rot oder nicht�... - Seite 18 2� Wenn der Monitor im Aufwärmmodus ein Signal eines externen VGA- Geräts empfängt, wechselt er automatisch in den Betriebsmodus� HINWEIS: Beachten Sie, dass der Monitor im Aufwärmmodus selbst dann nicht automatisch in den Betriebsmodus wechselt, wenn ein HDMI-, Component- Video- oder Composite-Video-Signal eines externen Geräts anliegt� Wenn das Netzkabel im Aufwärmmodus getrennt wird, startet der Monitor das nächste Mal, wenn er eingeschaltet wird, im Standbymodus�...
-
Seite 19: Signalanschlüsse
Signalanschlüsse E585 NETZANSCHLUSS 1� RS-232C – Zum Anschluss mit einem PC und Empfang von Steuersignalen eines PCs� 2� HDMI (HDMI1, HDMI2, HDMI3) – Zum Anschluss mit HDMI-Geräten� 3� USB-Buchse – Zum Zugriff auf Fotos, Musik und Filmdateien� 4� PC IN (VGA / AUDIO) – Zum Anschluss an die Video- und Audiobuchse eines PCs�... - Seite 20 E505 / E425 / E325 NETZANSCHLUSS E325 / E425 E505 1� RS-232C – Zum Anschluss mit einem PC und Empfang von Steuersignalen eines PCs� 2� HDMI (HDMI1, HDMI2, HDMI3) – Zum Anschluss mit HDMI-Geräten� 3� USB-Buchse – Zum Zugriff auf Fotos, Musik und Filmdateien� 4�...
-
Seite 21: Bedienung
Bedienung Verwendung der Tasten des seitlichen Bedienfelds Auf diese Taste drücken, um die Lautstärke zu erhöhen� 1� VOL + Auf diese Taste drücken, um den Cursor im OSD-Menü nach rechts zu bewegen� Auf diese Taste drücken, um die Lautstärke zu verringern� 2�... -
Seite 22: Verwendung Der Fernbedienung
Verwendung der Fernbedienung (Betriebstaste) Auf diese Taste drücken, um den Monitor ein-/auszuschalten (Standby)� (HINWEIS: Um das Gerät vollständig auszuschalten, muss der Netzstecker von der Steckdose getrennt werden�) Keine Funktion� Auf diese Taste drücken, um den Composite-Quellmodus auszuwählen� PRE CH COMP Auf diese Taste drücken, um den Component-Quellmodus auszuwählen�... -
Seite 23: Reichweite Der Fernbedienung
Verwenden Sie die Fernbedienung in einem Abstand von max� 7 m zum Fernbedienungssensor und bei einem horizontalen und vertikalen Winkel von max� 30° innerhalb von 3,5 m� E585 / E505 / E425 / E325 VORSICHT: Wichtig: Die Fernbedienung funktioniert eventuell nicht, wenn direktes Sonnenlicht oder ein starker Lichtstrahl auf den Fernbedienungssensor scheint oder sich ein Hindernis im Pfad befindet. -
Seite 24: Zeittafel
Zeittafel WXGA Horizontal Vertikal (E325) (E585/E505/E425) Nominaler Auflösung Pixeltakt Nennfrequenz Sync- Nennfrequenz Sync- (MHz) (kHz) Polarität (Hz) Polarität 640 × 480 bei 60 Hz ● ● ● ● 31,469 – 59,94 – 25,175 720 × 400 bei 70 Hz ●... -
Seite 25: Navigation Des Bildschirmmenüs
Navigation des Bildschirmmenüs Drücken Sie auf die Menu-Taste, um das Hauptmenü aufzurufen und auf Exit, um das Hauptmenü zu verlassen� Verwenden Sie die kreisförmig angeordneten Navigationstasten, um das OSD-Menü (Bildschirmanzeige) zu bedienen und Elemente auszuwählen, anzupassen und zu bestätigen� HINWEIS: Einige Funktionen sind [Farbtemperatur] eventuell nur in einem bestimmten Wählen Sie zwischen den Optionen... -
Seite 26: Audiomenü
Audiomenü Einrichtungsmenü Mithilfe des Audiomenüs können Benutzer Bestimmte Funktionen könnten je nach die Audioeinstellungen wunschgemäß den Anforderungen bestimmter Quellmodi anpassen� eventuell in diesem Menü ausgeblendet (deaktiviert) sein� Sound Mode Standard Video Video Menu Language English Balance Audio Sleep Timer Advanced Audio Audio Energy Options Home... -
Seite 27: Ir Lock-Einstellung
10� Systeminfo [V. Position] Passt die vertikale Position an� Zeigt die Geräteinformationen an� [Uhr] 11� AV & Einrichtung rücksetzen Wenn Bildrauschen auftritt, sollte hier Alle Audio-, Video- und der Mindestwert eingestellt werden� Einrichtungseinstellungen werden [Phase] auf die Werkseinstellungen Beseitigt Flackern und zurückgesetzt�... -
Seite 28: Usb-Menü
USB-Menü Bedienung beim Anzeigen von Fotos: Mit dieser Option lassen sich Bilder, Musik • Wählen Sie oder drücken und Videos eines USB-Geräts anzeigen, PLAY anhören und wiedergeben� Sie auf die -Taste, um eine Diaschau abzuspielen� • Wählen Sie oder drücken Video Pause Sie auf die... - Seite 29 VORSICHT: • Wählen Sie oder drücken Sie Next auf die -Taste, um zur nächsten • Es werden nur USB- Datei zu wechseln� Bei der Massenspeichergeräte unterstützt� Wiedergabe von Musik wird durch Drücken auf die ►-Taste zum • Ein mit einem PC verändertes JPEG- nächsten Titel gewechselt�...
-
Seite 30: Wartung Und Recycling
Wartung und Recycling Pflege des Monitors Reiben oder berühren Sie den Monitor nicht mit einem harten Gegenstand, da dies den Monitor permanent zerkratzen oder beschädigen könnte� Trennen Sie vor der Reinigung des Monitors den Netzstecker� Entfernen Sie Staub vom Monitor und Gehäuse mit einem weichen, sauberen Tuch� Wenn der Monitor zusätzlich gereinigt werden muss, verwenden Sie einen sauberen, feuchten Lappen�... -
Seite 31: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern� Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (Internationale... -
Seite 32: Weee-Zeichen (Europäische Richtlinie 2012/19/Eu)
Kennzeichen tragen, getrennt vom normalen Hausmüll entsorgt werden� Dazu gehören auch Monitore und elektrisches Zubehör wie Signal- oder Netzkabel� Wenn Ihr NEC-Anzeigegerät entsorgt werden muss, befolgen Sie bitte die Richtlinien der örtlichen Behörden, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder verfahren Sie ggf� gemäß... -
Seite 33: Technische Daten
Technische Daten Produktspezifikationen E585 LCD-Modul 58”/ 1�473 mm diagonal Auflösung: 1�920 x 1�080 Farbe: Über 16 Millionen Farben (je nach verwendeter Videokarte) Frequenz Horizontal: 31 - 83 kHz (Analoges Eingangssignal) 15,625/15,734 kHz, 31 - 83 kHz (HDMI-Eingang) Vertikal: 60 Hz - 75 Hz (Analoges Eingangssignal) - Seite 34 E505 LCD-Modul 50”/ 1�270 mm diagonal Auflösung: 1�920 x 1�080 Farbe: Über 16 Millionen Farben (je nach verwendeter Videokarte) Frequenz Horizontal: 31 - 83 kHz (Analoges Eingangssignal) 15,625/15,734 kHz, 31 - 83 kHz (HDMI-Eingang) Vertikal: 60 Hz - 75 Hz (Analoges Eingangssignal) 24 Hz, 30 Hz, 50 Hz, 60 Hz - 75 Hz (HDMI-Eingang) Pixeltakt 25 - 156 MHz...
- Seite 35 E425 LCD-Modul 42”/ 1�067 mm diagonal Auflösung: 1�920 x 1�080 Farbe: Über 16 Millionen Farben (je nach verwendeter Videokarte) Frequenz Horizontal: 31 - 83 kHz (Analoges Eingangssignal) 15,625/15,734 kHz, 31 - 83 kHz (HDMI-Eingang) Vertikal: 60 Hz - 75 Hz (Analoges Eingangssignal) 24 Hz, 30 Hz, 50 Hz, 60 Hz - 75 Hz (HDMI-Eingang) Pixeltakt 25 - 156 MHz...
- Seite 36 E325 LCD-Modul 32”/ 813 mm diagonal Auflösung: 1�366 x 768 Farbe: Über 16 Millionen Farben (je nach verwendeter Videokarte) Frequenz Horizontal: 31 - 83 kHz (Analoges Eingangssignal) 15,625/15,734 kHz, 31 - 83 kHz (HDMI-Eingang) Vertikal: 60 Hz - 75 Hz (Analoges Eingangssignal) 24 Hz, 30 Hz, 50 Hz, 60 Hz - 75 Hz (HDMI-Eingang) Pixeltakt 25 - 156 MHz...
-
Seite 37: Spezifikationen Der Rs-232C-Buchse
Spezifikationen der RS-232C-Buchse PC-Steuerung des Monitors Verbinden Sie die RS-232C-Buchse des Geräts mit einem gekreuzten RS- 232C-Kabel (im Handel erhältlich)� HINWEIS: Diese Art der Bedienung sollte von einem Benutzer vorgenommen werden, der mit Computern vertraut ist� Kommunikationsverfahren Senden Sie die Steuerbefehle vom PC über die RS- 232C-Buchse� Der Monitor reagiert entsprechend des empfangenen Befehls und sendet dem PC eine Antwort�... -
Seite 38: Bevor Sie Reparaturarbeiten Anfordern
Bevor Sie Reparaturarbeiten anfordern Bevor Sie Reparaturarbeiten anfordern, nehmen Sie bitte diese einfachen Prüfungen vor� Diese Tipps werden Ihnen möglicherweise Zeit und Geld sparen, da Gebühren für die Installation des Empfängers und Anpassungen der Benutzersteuerungen nicht der Garantie unterliegen� Symptome Zu prüfende Punkte und Behebungsmaßnahmen •... -
Seite 39: Glossar
Glossar HDMI-Eingang Am Empfänger befinden sich Audio-/Videoeingänge für HDMI (High-Definition Multimedia Interface)� Diese Eingänge dienen dem Empfang von Audio- und Videosignalen. Sie wurden entworfen, um eine höhere Bildauflösung zu empfangen und bieten verschiedene Tonverbindungsoptionen� Menü Auf dem Monitor kann ein Bildschirmmenü eingeblendet werden, mit dessen Hilfe der Benutzer verschiedene Anpassungen vornehmen kann�...
