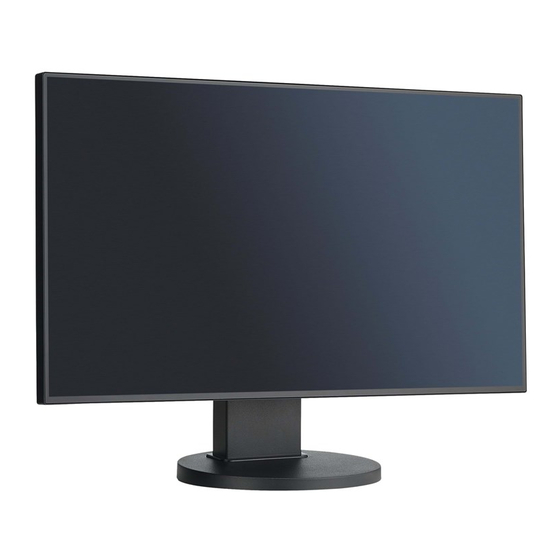

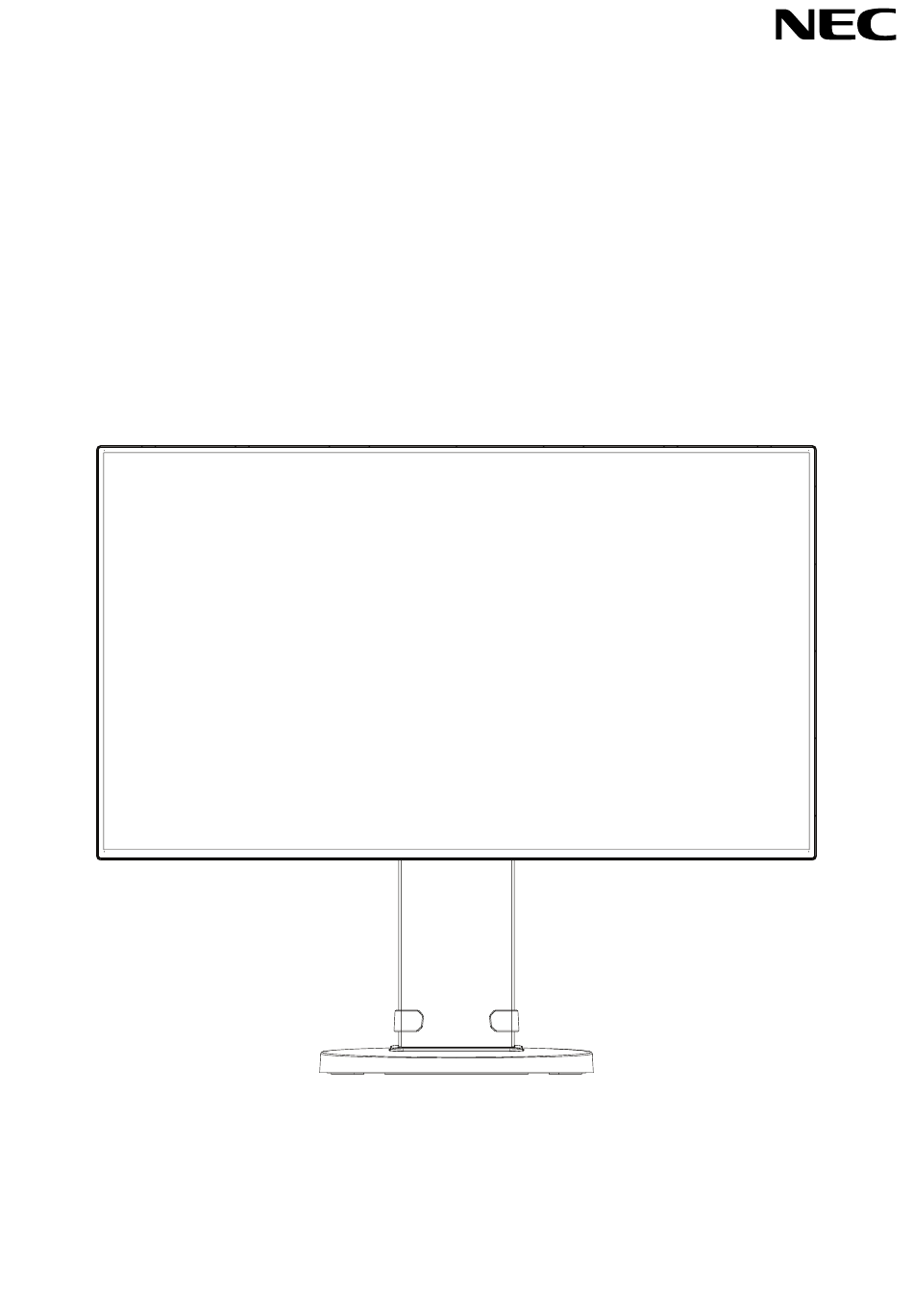

- Seite 1 Desktop-Monitor MultiSync EX241UN Bedienungsanleitung MODELL: EX241UN, EX241UN-BK Die Vorschriften für diesen Monitor gelten für einen der oben aufgeführten Modellbezeichnungen. Die Modellbezeichnung befindet sich auf dem Schild auf der Monitorrückseite.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis WARNUNG ...........................Deutsch-1 VORSICHT ...........................Deutsch-1 Registrierungsinformationen ......................Deutsch-3 Einsatzempfehlungen ........................Deutsch-4 Sicherheitsvorkehrungen und Pflege ...................Deutsch-4 Ergonomie ..........................Deutsch-5 Reinigen des LCD-Bildschirms ....................Deutsch-5 Reinigen des Gehäuses .......................Deutsch-5 Kurzanleitung ..........................Deutsch-6 ControlSync ..........................Deutsch-12 Anschluss mehrerer Bildschirme über DisplayPort ..............Deutsch-14 Bedienelemente ...........................Deutsch-15 Technische Daten .........................Deutsch-24 Merkmale und Funktionen ......................Deutsch-25 Fehlerbehebung ...........................Deutsch-26 Verwenden der Zoomfunktion ......................Deutsch-28 Einstellung für Mehrfachanzeige ....................Deutsch-29... -
Seite 3: Warnung
VORSICHT: Verwenden Sie das mit diesem Monitor gelieferte Netzkabel gemäß der Tabelle der Netzkabel. Setzen Sie sich mit NEC in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. In allen anderen Fällen ist das Netzkabel zu verwenden, dessen Stecker der am Aufstellort vorhandenen Steckdose entspricht. Das kompatible Netzkabel eignet sich für die an der Steckdose anliegende Netzspannung und wurde gemäß... - Seite 4 Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. ErgoDesign ist eine eingetragene Marke von NEC Display Solutions Ltd. in Österreich, Benelux, Dänemark, Frankreich, Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien. Alle anderen Marken und Produktbezeichnungen sind Marken oder eingetragene Marken der jeweiligen Eigentümer.
-
Seite 5: Registrierungsinformationen
WARNUNG: Gemäß der Federal Communications Commission sind keinerlei Modifikationen oder Veränderungen an dem Gerät MIT AUSNAHME der von NEC Display Solutions of America, Inc. freigegebenen und im vorliegenden Handbuch erläuterten zulässig. Eine Nichtbeachtung dieser behördlichen Vorschrift könnte dazu führen, dass Ihre Betriebserlaubnis dieses Geräts erlischt. -
Seite 6: Einsatzempfehlungen
Monitor mindestens eine Stunde lang ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 7: Ergonomie
DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Bildschirmleistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. -
Seite 8: Kurzanleitung
Kurzanleitung Den Inhalt entnehmen Sie bitte der separaten Auflistung des Verpackungsinhalts. So befestigen Sie den Standfuß am Fuß des LCD-Monitors: 1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (Abbildung 1). 2. Drehen Sie den Fuß bitte um 90 Grad, wie in Abbildung 1 dargestellt. HINWEIS: Ziehen Sie den Monitorfuß... - Seite 9 3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 30 Grad und heben Sie ihn in die höchste Position. 4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem Downstream-Port am Computer (Abbildung C.1a).
-
Seite 10: Heben Und Senken Des Bildschirms
8. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein. HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden VORSICHT in dieser Bedienungsanleitung. 9. Schalten Sie den Computer ein. Schalten Sie anschließend den Monitor ein, indem Sie die Netztaste auf der Rückseite des Monitors drücken (Abbildung E.1). -
Seite 11: Neigen Und Schwenken
Neigen und Schwenken Fassen Sie den Monitor an der Ober- und Unterseite und neigen Sie ihn nach Bedarf (Abbildung TS.1). Abbildung TS.1 HINWEIS: Neigen Sie den Monitor vorsichtig. Führen Sie beim Neigen des Monitors keine Finger in die Abdeckung für den Neigemechanismus ein. Installation auf einem Tragarm Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. -
Seite 12: Montage Des Tragarms
Montage des Tragarms Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. 1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt „Entfernen des Monitorfußes für die Montage“. 2. Verwenden Sie die vier angegebenen Schrauben, um den Tragarm am Monitor zu befestigen (Abbildung F.1). Federring 12 mm Unterlegscheibe... - Seite 13 Anbauen des optionalen Sensors Dieser Monitor kann mit einem optionalen Helligkeits- und Anwesenheitssensor ausgestattet werden. Fixiert durch Schraube: Entfernen Sie die Schraube aus der Bohrung im Monitor. Fixieren Sie den optionalen Sensor mit der entsprechenden Schraube. Zum Befestigen des optionalen Sensors an der Frontblende empfiehlt es sich, wie unten beschrieben die Schraubbohrungen zu verwenden.
-
Seite 14: Controlsync
ControlSync Mit ControlSync werden alle nachgeordneten Monitore von einem Hauptmonitor aus gleichzeitig gesteuert. Mittels der Funktion INDIVIDUELLE EINSTELLUNGEN (siehe Seite 22) kann aber auch ein einzelner Zielmonitor gesteuert werden. Steuern aller nachgeordneten Monitore (synchronisierte Steuerung): 1. Verbinden Sie den Hauptmonitor mit einem weiteren Monitor mithilfe eines ControlSync-Kabels (ø 2,5) in ControlSync IN/OUT. - Seite 15 Folgende Einstellungen können per ControlSync gesteuert werden: Synchronisierte Steuerung Individuelle Einstellungen ECO-WERKZEUGE HELLIGKEIT* KONTRAST Nein ECO MODE AUTOM. HELLIGKEIT SCHWARZWERT Nein EINSTELLUNG AUS MODUS AUSSCHALTMODUS - SENSOR EINSTELLUNG AUSSCHALTMODUS - STARTZEIT ANWESENHEITSSENSOR ANWESENHEITSSENSOR STARTZEIT DV MODE BILDSCHIRM AUTOM. EINSTELLUNG Nein AUTOM.
-
Seite 16: Anschluss Mehrerer Bildschirme Über Displayport
Anschluss mehrerer Bildschirme über DisplayPort Sie können mehrere Monitore anschließen, indem Sie diese über DisplayPort verketten. Bei der Verwendung mehrerer Monitore im MST-Modus (Multi-Stream Transport), muss auf jedem verbundenen Monitor DP AUSGANG MULTISTREAM auf AUTOM. eingestellt werden. Ändern Sie die Einstellungen des Monitors in der Anschlusskette, der an den Computer angeschlossen ist, zuletzt. -
Seite 17: Bedienelemente
Bedienelemente Die OSD-Bedienelemente (On-Screen-Display) auf der Rückseite des Monitors haben folgende Funktionen: Drücken Sie eine der Steuerungstasten, um das OSD-Menü zu öffnen. Drücken Sie die Taste INPUT/SELECT, um den Signaleingang zu wechseln. HINWEIS: Zum Wechseln des Signaleingangs muss das OSD-Menü geschlossen werden. 1 Strom-LED Zeigt an, dass der Monitor ein- oder ausgeschaltet ist. - Seite 18 ECO-WERKZEUGE HELLIGKEIT Passt Bild-und Hintergrundhelligkeit des Bildschirms an. Wenn der ECO-MODUS auf 1 oder 2 eingestellt ist, erscheint ein Balken für den CO2-AUSSTOSS. KONTRAST Passt anhand des Eingangssignals die Bild- und Hintergrundhelligkeit des Bildschirms an. HINWEIS: Wenn in der Steuerung FARBE die Option L/B (RB) ausgewählt ist, ist KONTRAST deaktiviert. ECO MODE Reduziert den Stromverbrauch durch Verringerung der Helligkeit.
- Seite 19 ANWESENHEITSSENSOR (Nur mit optionalem Sensor) Der Sensor erkennt die Bewegung einer Person mithilfe der Funktion ANWESENHEITSSENSOR. ANWESENHEITSSENSOR verfügt über drei Einstellungen: AUS: Keine Anwesenheitserkennung. 1 (LEICHT): Wenn in einem bestimmten Zeitraum keine Person erkannt wird, schaltet der Monitor automatisch in die niedrigere Helligkeitsstufe, um die Leistungsaufnahme zu reduzieren.
- Seite 20 OPTIMIERUNG DER PHASE (nur analoger Eingang) Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Liefern die Funktionen AUTOM. EINSTELLUNG und BILDBREITE kein zufriedenstellendes Bild, kann mit dieser Funktion eine Optimierung vorgenommen werden. Dazu kann ein Moiré-Testmuster verwendet werden. Ist die Einstellung OPTIMIERUNG DER PHASE fehlerhaft kalibriert, entspricht das Ergebnis der Zeichnung links.
- Seite 21 Farbe Farbsteuerungssystem: Zur Einstellung der Farben stehen verschiedene Farbvoreinstellungen zur Verfügung. 1, 2, 3, 4, 5: Hier können die Werte für die Farben Rot, Grün und Blau erhöht oder verringert werden. Die Änderungen der Farben ist auf dem Bildschirm sichtbar. Die Balken zeigen die Veränderung des Farbwerts (Erhöhung oder Verringerung).
- Seite 22 ENERGIESPAR-TIMER Durch den ENERGIESPAR-TIMER wird der Monitor nach 2 Stunden Betrieb im Energiesparmodus automatisch ausgeschaltet. LED-HELLIGKEIT Sie können die Helligkeit der blauen LED einstellen. DDC/CI Mit dieser Funktion lässt sich die DDC/CI-Funktion ein- oder ausschalten. USB POWER (USB-STROMVERSORGUNG) Hiermit wählen Sie aus, wie der USB-Anschluss mit Strom versorgt wird. AUTO: Der USB-Downstream-Port wird je nach Energiesparzustand mit Strom versorgt.
- Seite 23 KOPIEREN VON DATEN Um Daten vom Hauptmonitor an nachgeordnete Monitore zu kopieren, wählen Sie KOPIEREN VON DATEN aus, und drücken Sie INPUT/SELECT. Die Meldung IN ARBEIT... wird auf dem Bildschirm angezeigt. HINWEIS: Diese Funktion ist nur für den Hauptmonitor in ControlSync vorgesehen. Alle in der ControlSync-Übersicht festgelegten Einstellungen (siehe Seite 13) werden vom Hauptmonitor auf die weiteren Monitore kopiert.
- Seite 24 TILE COMP Wird in Kombination mit TILE-MATRIX verwendet, um die Breite der Frontblende zu kompensieren und somit das Bild präzise darzustellen. TILE COMP mit 4 Monitoren (schwarzer Bereich zeigt die Monitorrahmen): Monitore 1 Monitore 2 Monitore 1 Monitore 2 Monitore 3 Monitore 4 Monitore 3 Monitore 4...
- Seite 25 ECO-Informationen CO2-REDUZIERUNG: Zeigt die geschätzte CO2-Reduktion in kg an. CO2-VERBRAUCH: Zeigt den geschätzten CO2-Verbrauch in kg an. Dies ist eine rechnerische Annäherung, keine tatsächliche Verbrauchsmessung. KOSTEN-REDUZIERUNG: Zeigt die Stromkostenersparnis als Bilanz an. EINSTELLUNG CO2-UMRECHNUNG: Passt den CO2-Ausstoß in der CO2-Reduzierungsberechnung an. Diese erste Einstellung basiert auf OECD (Edition 2008).
-
Seite 26: Technische Daten
1280 x 1024* bei 60 Hz to 75 Hz 1400 x 1050* bei 60 Hz 1440 x 900* bei 60 Hz 1920 x 1080 bei 60 Hz.......... Von NEC DISPLAY SOLUTIONS empfohlene Werte. Nutzbare Querformat: Horiz.: 527,04 mm/20,7 Zoll Bildschirmfläche Vert.: 296,46 mm/11,7 Zoll Hochformat: Horiz.:... -
Seite 27: Merkmale Und Funktionen
Hinweis: Die CO2-Ausstoßwerte für die Fertigung und den Betrieb werden mit Hilfe eines speziellen Algorithmus berechnet, den NEC eigens für seine Monitore entwickelt hat. Die Werte sind zum Zeitpunkt der Drucklegung korrekt. NEC behält sich das Recht vor, geänderte CO2-Ausstoßwerte zu veröffentlichen. -
Seite 28: Fehlerbehebung
Monitor beispielsweise eine Stunde lang ein Standbild angezeigt, und bleibt ein Geisterbild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 29 Die Helligkeit des Bildes ist unzureichend • Stellen Sie sicher, dass ECO MODE und AUTOM. HELLIGKEIT* ausgeschaltet sind. • Falls die Helligkeit schwankt, vergewissern Sie sich, dass AUTOM. HELLIGKEIT* deaktiviert ist. • Das Signalkabel muss richtig angeschlossen sein. • Eine Verschlechterung der LED-Helligkeit kann durch eine Langzeitnutzung oder unter extrem kalten Umgebungsbedingungen auftreten.
-
Seite 30: Verwenden Der Zoomfunktion
Verwenden der Zoomfunktion Hiermit können Sie den vollen Anzeigebereich nutzen, haben also eine wesentlich größere Fläche verfügbar. Ermöglicht es, dass sich das in der Mitte angezeigte Bild ausdehnt. EINRICHTUNG 1. Wählen Sie für AUSDEHNUNG die Option VOLLBILD oder FORMAT aus, um die Zoomfunktion zu aktivieren (siehe Seite 18). AUSDEHNUNG AUS 2. -
Seite 31: Einstellung Für Mehrfachanzeige
Einstellung für Mehrfachanzeige Unabhängig vom verwendeten Eingangssignal kann das Bild auf mehreren Monitoren angezeigt werden. [Beispiel für V MONITORE 5, H MONITORE 5 (siehe Seite 21)] 1. Drücken Sie die Taste MITTE/BEENDEN, um das OSD-Menü aufzurufen. 2. Drücken Sie die Taste LINKS/RECHTS nach links oder rechts, um MEHRFACHANZEIGE auszuwählen. 3. - Seite 32 Verwenden der ControlSync-Funktion bei einer Mehrfachanzeige-Konfiguration Zur Steuerung eines nachgeordneten Monitors über den Hauptmonitor werden die Bedienelemente des Hauptmonitors verwendet. Installieren Sie den Hauptmonitor an einer gut zugänglichen Stelle. Installieren der Geräte in einer Mehrfachanzeige-Konfiguration Beim Betrieb der Monitore in einer Mehrfachanzeige-Konfiguration über einen längeren Zeitraum können sich die Monitore aufgrund der Temperaturänderungen leicht ausdehnen.
- Seite 33 Funktion „Anwesenheitssensor“ (Nur mit optionalem Sensor) Die Funktion „Anwesenheitssensor“ reduziert den Stromverbrauch, indem die Bewegung einer Person erkannt wird. Für ANWESENHEITSSENSOR gibt es zwei Einstellungen: MODUS SENSOREINSTELLUNG Keine Person vor dem Monitor LEICHT HELLIGKEIT 0 % STARK Energiesparmodus Abbildung der Funktion des Anwesenheitssensors A.
-
Seite 34: Verwendung Der Funktion „Autom. Helligkeit" (Nur Mit Optionalem Sensor)
Verwendung der Funktion „Autom. Helligkeit“ (Nur mit optionalem Sensor) Die Helligkeit des LCD-Bildschirms kann je nach der Umgebungshelligkeit des Raumes erhöht oder verringert werden. Wenn der Raum hell ist, wird der Monitor entsprechend aufgehellt. Ist der Raum dunkel, wird der Monitor entsprechend abgedunkelt. Diese Funktion soll unter den verschiedensten Beleuchtungsbedingungen zu entspannterem Sehen beitragen. -
Seite 35: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (Internationale Organisation für Normung) und TCO (Dachverband der schwedischen Angestellten- und Beamtengewerkschaft).
