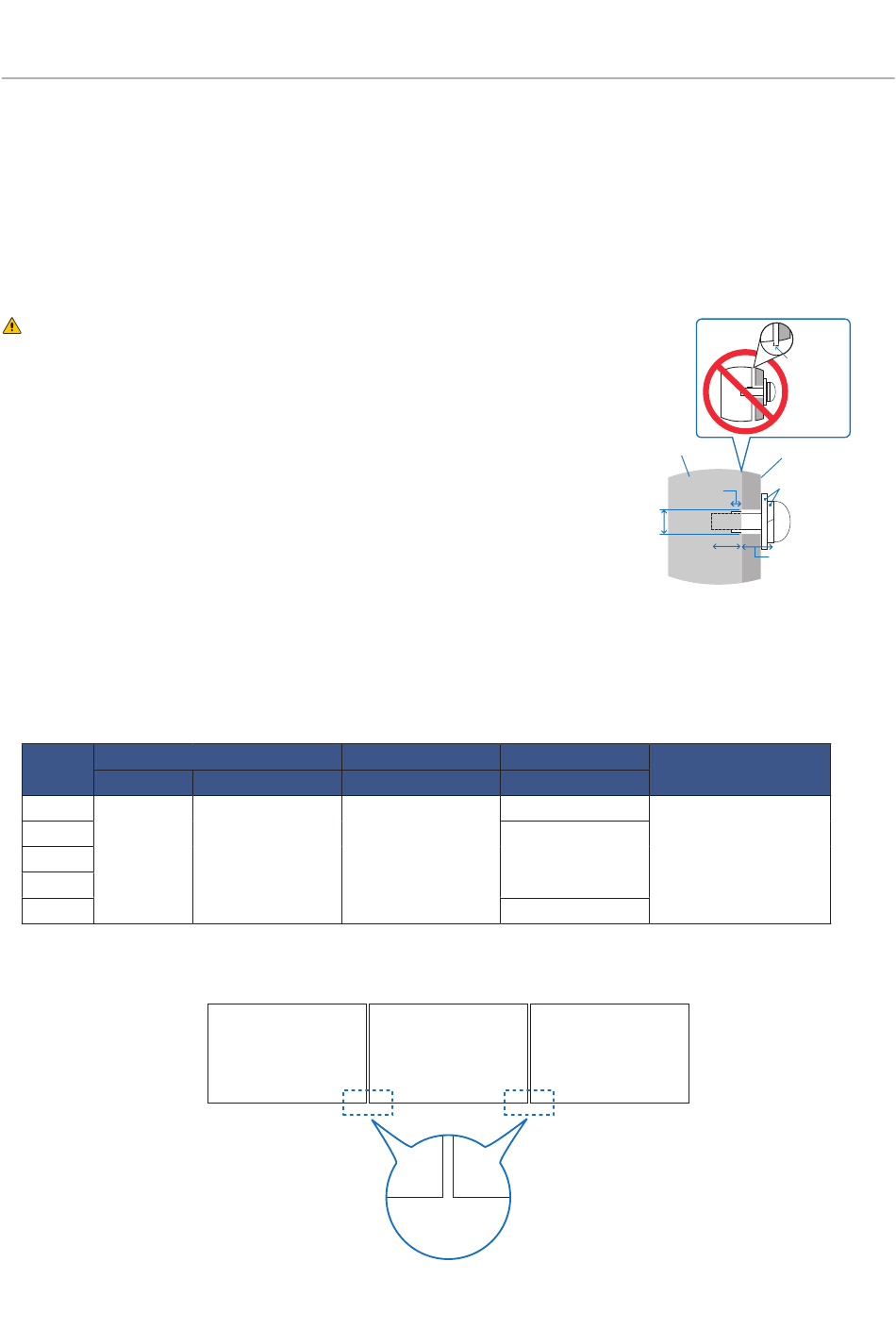

Montage (für qualifizierte Rervicekräfte)
Prüfen Sie sorgfältig die Umgebung, in der der Monitor angebracht werden soll. Nicht alle Wände oder Decken sind stabil
genug, um das Gewicht des Monitors zu tragen.
Das Gewicht dieses Monitors ist in den technischen Daten aufgeführt.
Die Produktgarantie deckt durch unsachgemäße Anbringung, Renovierung/Umbau oder höhere Gewalt entstandene Schäden
nicht ab.
Die Nichtbeachtung dieser Empfehlungen kann zum Erlöschen Ihres Garantieanspruchs führen.
Achten Sie darauf, die Lüftungsschlitze nicht mit den Montagebügeln zu verdecken.
Montagebügel
NWOININT:
Beachten Sie den Abschnitt
• Wenn Sie handelsübliche Montagebügel verwenden, stellen Sie sicher,
dass diese dem VESA Flat Display Mounting Interface Standard (FDMI)
entsprechen.
• Prüfen Sie, ob die Oberfläche, an der die Bügel befestigt werden sollen,
stabil genug ist.
• Wählen Sie handelsübliche Montagebügel die stark genug sind, um das
Gewicht des Monitors zu tragen.
• Prüfen Sie vor der Montage, ob der Montageort stabil genug ist, um die
Sicherheit zu gewährleisten.
• Achten Sie darauf, keine Teile der Lüftungsschlitze mit den
Montagebügeln zu verdecken.
• Ausführliche Hinweise finden Sie in der Anleitung, die der Halterung beiliegt.
• Auf der Rückseite befinden sich 4 Montagebohrungen. Montieren Sie den Monitor gleichmäßig an den vier Stellen.
(Siehe „Montage an einer Wand oder Decke" für empfohlene Installationsbeispiele.)
• Verwenden Sie Schrauben der unten angegebenen Größen, um den Bügel am Monitor zu befestigen. Ziehen Sie die
Schrauben fest an.
Schraubengröße
(A)
E328
E438
E498
M6
E558
E658
HINWEIS:
Bei der Verwendung in einer Videowand über einen längeren Zeitraum können sich die Monitore aufgrund der
Temperaturänderungen leicht ausdehnen. Es empfiehlt sich, zwischen angrenzenden Monitorkanten einen Spalt
von mehr als einem Millimeter vorzusehen.
„Wichtige
Bohrung im Bügel
(B)
13-15 mm
≤ Ø 8,5 mm
Informationen".
Durchmesser (C)
Kein Gewinde
(C)
(D)
2,3 mm
4 mm
4,5 mm
> 1,0 mm
Deutsch - 14
Monitor
Montagebügel
Unterlegscheiben
Kein Gewinde (D)
(B)
Dicke des
Bügels und der
Unterlegscheiben
Empfohlenes
Anzugsdrehmoment
390-520 N•cm
Spalt
Schraube (A)
