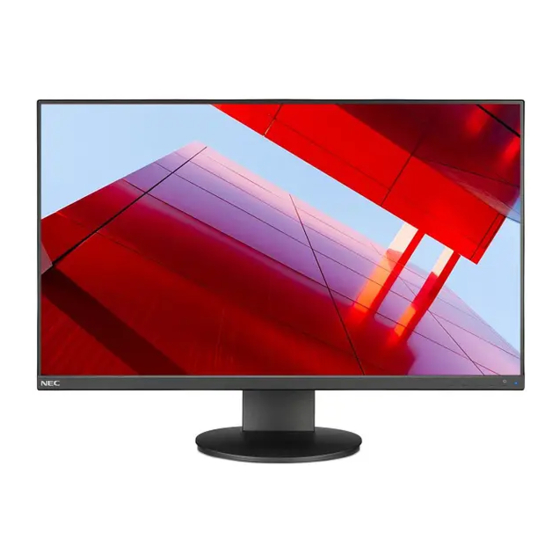

- Seite 1 Bedienungsanleitung Desktop-Monitor MultiSync E243F MODELL: E243F Die Modellbezeichnung befindet sich auf dem Schild auf der Monitorrückseite.
-
Seite 2: Inhaltsverzeichnis
Kapitel 4 E243F .................27 Liste der OSD-Steuerelemente Anhang A Bild ..................29 Einrichten ................30 Audio ..................29 Informationen ..............30 Informationen des Herstellers zu Recycling und Anhang B Energieverbrauch Entsorgung alter NEC-Geräte ..........32 WEEE-Zeichen (Europäische Richtlinie 2012/19/EU in der aktuellen Fassung) .......32 Energiesparmodus .............32... -
Seite 3: Registrierungsinformationen
Gemäß der Federal Communications Commission sind keinerlei Modifikationen oder Veränderungen an dem Gerät MIT AUSNAHME der von NEC Display Solutions of America, Inc. freigegebenen und im vorliegenden Handbuch erläuterten zulässig. Eine Nichtbeachtung dieser behördlichen Vorschrift könnte dazu führen, dass Ihre Betriebserlaubnis dieses Geräts erlischt. - Seite 4 DisplayPort und das Logo für die DisplayPort-Konformität sind Marken der Video Electronics Standards Association in den USA und anderen Ländern. MultiSync ist eine Marke oder eingetragene Marke der NEC Display Solutions, Ltd. in Japan und anderen Ländern. ErgoDesign ist eine eingetragene Marke von NEC Display Solutions, Ltd. in Benelux, Dänemark, Deutschland, Frankreich, Großbritannien, Italien, Norwegen, Österreich, Schweden und Spanien.
-
Seite 5: Sicherheitsvorkehrungen Und Pflege
ichtige Informationen Sicherheitsvorkehrungen und Pflege BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND VERWENDEN DES LCD-FARBMONITORS: Informationen zu den Symbolen In diesem Handbuch werden verschiedene Symbole verwendet, um Sie bei der sicheren und ordnungsgemäßen Nutzung des Produkts zu unterstützen und Verletzungen bei Ihnen und anderen Personen sowie Sachschäden zu vermeiden. - Seite 6 Verwenden Sie das mit diesem Produkt gelieferte Netzkabel gemäß der Tabelle der Netzkabel. Setzen Sie sich mit NEC in Verbindung, wenn das Produkt ohne Netzkabel geliefert wurde. In allen anderen Fällen ist das Netzkabel zu verwenden, dessen Stecker der am Aufstellort des Produkts vorhandenen Steckdose entspricht.
- Seite 7 WARNUNG Verhindern Sie das Umkippen und Herunterfallen bei Erdbeben und anderen Erschütterungen. Um Verletzungen und Schäden am Produkt durch Umkippen aufgrund von Erdbeben oder anderen Erschütterungen zu vermeiden, stellen Sie sicher, dass das Produkt an einem sicheren Standort aufgestellt wird, und treffen Sie die erforderlichen Maßnahmen, um ein Herunterfallen des Produkts zu vermeiden.
- Seite 8 VORSICHT Umgang mit dem Netzkabel. Behandeln Sie das Netzkabel mit Vorsicht. Eine Beschädigung des Kabels kann zu Feuer oder Stromschlägen führen. • Achten Sie beim Anschließen des Netzkabels an die Netzeingangsbuchse des Produkts darauf, dass der Stecker vollständig eingeführt ist und sicher sitzt. •...
- Seite 9 Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HIREIST: NEC DISPLAY SOLUTIONS empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.
-
Seite 10: Reinigen Des Lcd-Bildschirms
• Verwenden Sie die vordefinierte Farbeinstellung. • Verwenden Sie Signale ohne Zeilensprung (non-interlaced). • Verwenden Sie die Primärfarbe Blau nicht auf schwarzem Hintergrund, da dies die Lesbarkeit beeinträchtigt und aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen kann. •... -
Seite 11: Produktmerkmale Und -Funktionen
Produktmerkmale und -funktionen • NSB Type-I mit Power Delivery Unterstützt die Video- und Audioeingabe, die USB-Hub-Funktion und die Stromversorgung der angeschlossenen Geräte über ein einziges Kabel. Dies sorgt für flexible Verbindungsmöglichkeiten in einer aufgeräumten Arbeitsumgebung. • NSB-Hub 3.1 Gen. 1 Der USB-Hub bietet mehr Flexibilität für Ihren Computer, da er einfachen Zugriff auf USB SuperSpeed-Datenübertragung und Aufladen über USB bietet. -
Seite 12: Installation
Installation Kapitel 1 Inhalt dieses Kapitels: > „Die Teile und ihre Funktionen“ auf Seite 11 > „Verbindungen“ auf Seite 13 > „Einrichtung“ auf Seite 15 > „Installation an einem Tragarm“ auf Seite 18 Deutsch-10... -
Seite 13: Die Teile Und Ihre Funktionen
Die Teile und ihre Funktionen Bedienfeld Position Funktion A LED Zeigt an, dass der Monitor eingeschaltet ist. Schaltet den Monitor ein und aus. B Netzschalter C Taste EXIT Öffnet das Menü VIDEO EINGANG, wenn das OSD-Menü nicht auf dem Bildschirm angezeigt wird. (Bei der Auswahl von AUTOM. -
Seite 14: Anschlüsse
Anschlüsse Kopfhörer USB-Downstream (Typ A) Schlitz für Diebstahlsicherung Typenschild Wechselstromeingang (AC IN) USB-Downstream (Typ A) DisplayPort IN HDMI IN USB-C echselstromeingang (AI IR) NSB-Downstream-Anschluss (Typ A) Hier wird das mitgelieferte Netzkabel angeschlossen. Zum Anschließen von USB-Geräten. Zum Anschließen von externen Geräten mit USB-Anschluss, HDMI IR z. -
Seite 15: Videoverbindungen
erbindungen Videoeingänge • HDMI – Anschluss für digitale HD-Video- und Audiosignale („High Definition“) von einem Computer, Streaming-Media-Player, Blu-ray-Player, einer Spielekonsole usw. • DisplayPort – Anschluss für digitale HD-Video und Audiosignale von einem Computer. • USB-C – Unterstützt die DisplayPort-Eingabe eines digitalen Video- und Audiosignals in High Definition (nur DisplayPort Alt Mode über USB Type-C) von einem Computer. -
Seite 16: Herstellen Einer Verbindung Mit Einem Computer Über Displayport
Herstellen einer Verbindung mit einem Computer über DisplayPort • Verwenden Sie ein DisplayPort-Kabel mit dem DisplayPort-Konformitätslogo. • Nach dem Einschalten des Monitors kann es einen Moment dauern, bis das Signal erscheint. • Es wird möglicherweise kein Bild angezeigt, wenn ein DisplayPort-Kabel an eine Komponente mit einem Signalwandler angeschlossen wird. -
Seite 17: Einrichtung
Einrichtung Den Kartoninhalt entnehmen Sie bitte der ausgedruckten Auflistung des Verpackungsinhalts, die der Verpackung beiliegt. Das im Lieferumfang enthaltene Zubehör hängt vom Bestimmungsland des Monitors ab. So befestigen Sie den Sockel am MonitorfußT: 1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine glatte Oberfläche (Abbildung 1). - Seite 18 3. Schließen Sie Geräte an den Monitor an. Kopfhörer USB-Downstream (Typ A) HDMI DisplayPort USB-C USB-Downstream (Typ A) Netzkabel HDMI DisplayPort Type-C ORSIIHTT: • Verwenden Sie die mitgelieferten bzw. angegebenen Kabel mit diesem Produkt, um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. Verwenden Sie für DisplayPort, HDMI, USB und USB-C ein abgeschirmtes Signalkabel.
-
Seite 19: Verstellbarer Fuß Mit Drehmöglichkeit
5. Nachdem Sie die Kabel installiert haben, vergewissern Sie sich, dass Sie den Bildschirm weiterhin anheben und absenken können (Abbildung 5 und Abbildung 6). Netzkabel USB-Kabel USB-Kabel Netzkabel DisplayPort-Kabel DisplayPort-Kabel Abbildung 5 Abbildung 6 6. Schließen Sie das Netzkabel an eine Steckdose an. HIREIST: •... -
Seite 20: Installation An Einem Tragarm
Installation an einem Tragarm Dieser Monitor kann mit einem Tragarm verwendet werden. Weitere Informationen erhalten Sie bei NEC. Befolgen Sie die Anweisungen des Herstellers der Monitorhalterung. Entfernen Sie vor der Montage den Monitorfuß. ARRNRGT: Weitere Informationen finden Sie unter „WARNUNG 8“. -
Seite 21: Wiederanbringen Des Ursprünglichen Monitorfußes
Wiederanbringen des ursprünglichen Monitorfußes Führen Sie die Schritte im vorherigen Abschnitt in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen. HIREIST: Richten Sie beim Wiederanbringen des Monitorfußes die Markierung „TOP SIDE“ an der Oberseite des Monitors aus. Markierung „TOP SIDE“ Richten Sie diese an der Oberseite des Monitors aus. -
Seite 22: Grundlegende Bedienung
Grundlegende Bedienung Kapitel 2 Inhalt dieses Kapitels: > „Verwenden der OSD-Steuerungen (On-Screen-Display)“ auf Seite 21 > „Ändern des Signaleingangs“ auf Seite 22 > „Muster der LED-Anzeige für die Power-Management-Funktion“ auf Seite 22 Deutsch-20... - Seite 23 erwenden der OSD-Steuerungen (On-Screen- Display) Die OSD-Bedienelemente (On-Screen-Display) auf der Vorderseite des Monitors haben folgende Funktionen: • Um das OSD-Menü zu öffnen, drücken Sie die Taste ERTER. PICTURE BRIGHTNESS SOUND ECO MODE SETUP CONTRAST INFOMATION COLOR USER GREEN BLUE SHARPNESS ENTER DOWN EXIT...
-
Seite 24: Muster Der Led-Anzeige Für Die Power-Management-Funktion
Ändern des Signaleingangs Ändern des Signaleingangs Zum Wechseln des Signaleingangs drücken Sie die Taste EXIT. HIREIST: Bei der Auswahl von [AUTOM.] wählt der Monitor den aktiven Signaleingang automatisch aus. Für HDIP-Inhalte HDCP ist ein System, mit dem das illegale Kopieren von digital eingespeisten Videodaten verhindert werden soll. Wenn Sie Videos nicht betrachten können, die mit einem digitalen Signal übertragen werden, bedeutet das nicht zwangsläufig, dass der Monitor defekt ist. - Seite 25 Fehlerbehebung Kapitel 3 Inhalt dieses Kapitels: > „Bild- und Videosignalprobleme“ auf Seite 24 > „Hardwareprobleme“ auf Seite 25 > „Bildschatten“ auf Seite 26 Deutsch-23...
-
Seite 26: Helligkeitsänderungen Über Zeit
Bild- und ideosignalprobleme Kein Bild • Vergewissern Sie sich, dass das Signalkabel sicher am Monitor und am Computer angeschlossen ist. • Vergewissern Sie sich, dass kein DisplayPort-Konvertierungsadapter angeschlossen ist. Der Monitor unterstützt keine DisplayPort-Konvertierungsadapter. • Vergewissern Sie sich, dass die Grafikkarte des Computers sicher im Steckplatz sitzt. •... -
Seite 27: Hardwareprobleme
Hardwareprobleme -Taste reagiert nicht • Ziehen Sie das Netzkabel des Monitors aus der Steckdose, um den Monitor auszuschalten und zurückzusetzen. Meldung FREQNERZ ZN HOIH wird angezeigt (Bildschirm ist entweder leer oder zeigt nur ein undeutliches Bild) • Das Bild erscheint undeutlich (Pixel fehlen), und die OSD-Meldung „FREQUENZ ZU HOCH“ wird angezeigt: Die Signalfrequenz oder Auflösung ist zu hoch. -
Seite 28: Bildschatten
Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HIREIST: NEC DISPLAY SOLUTIONS empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 29: Technische Daten
Technische Daten Kapitel 4 E243F Monitordaten MultiSync E243F Hinweise LCD-Modul Diagonale: 60,47 cm/23,8 Zoll Aktivmatrix, Flüssigkristallanzeige (LCD) Sichtbare Bildgröße: 60,47 cm/23,8 Zoll in Dünnschichttransistortechnologie (TFT), Native Auflösung: 1920 x 1080, 60 Hz Punktabstand 0,275 mm, 250 cd/m Weißlumineszenz, Kontrastverhältnis 1000:1 (typisch), (Kontrastverhältnis 5000:1, DV MODE EIN). -
Seite 30: Liste Der Osd-Steuerelemente
Liste der OSD-Steuerelemente Anhang A Inhalt dieses Kapitels > „Bild“ auf Seite 29 > „Audio“ auf Seite 29 > „Einrichten“ auf Seite 30 > „Informationen“ auf Seite 30 Die Standardwerte können auf Anfrage zur Verfügung gestellt werden. Deutsch-28... - Seite 31 Bild Menü „Bild“ HELLIGKEIT Passt die Bild- und Hintergrundhelligkeit des Bildschirms an. ECO MODE Reduziert den Stromverbrauch durch Verringerung der Helligkeit. HIREIST: Wenn [DV MODE] auf [ON] gestellt ist, ist [ECO MODE] auf [AUS] festgelegt; dies kann nicht geändert werden. Stellt die Helligkeit auf den variablen Bereich von 0 % bis 100 % ein.
- Seite 32 Einrichten Menü „Einrichten“ AUSDEHNUNG Legt die Zoom-Methode fest. VOLLBILD Die Bilddarstellung wird unabhängig von der Auflösung auf die Vollbilddarstellung erweitert. FORMAT Das Bild wird vergrößert, ohne das Seitenverhältnis zu ändern. ANTWORTZEIT ZU Legt die Funktion [ANTWORTZEIT ZU VERBESSERN] auf [EIN] oder [AUS] fest. Mit dieser Funktion VERBESSERN können Unschärfen, die möglicherweise bei einigen bewegten Bildern auftreten, reduziert werden.
-
Seite 33: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
> „WEEE-Zeichen (Europäische Richtlinie 2012/19/EU in der aktuellen Fassung)“ auf Seite 32 NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (Internationale... -
Seite 34: Entsorgung Alter Rei-Geräte
Um für unsere Produkte die beste Recycling-Lösung zu gewährleisten, bietet NEC DISPLAY SOLUTIONS eine große Anzahl an Recycling-Verfahren und informiert darüber, wie das jeweilige Produkt umweltbewusst entsorgt werden kann, sobald das Ende der Produktlebensdauer erreicht wird.
