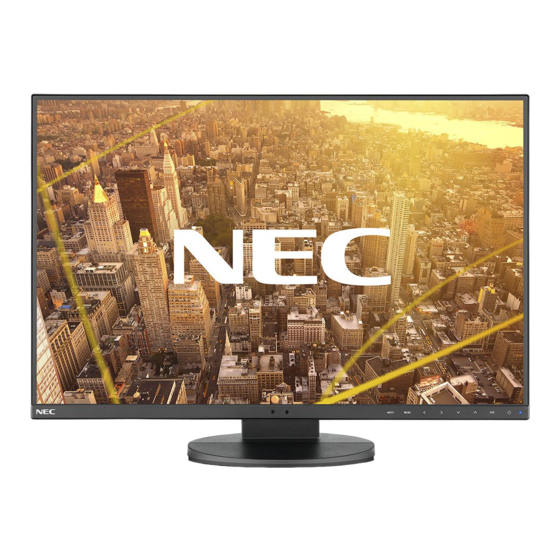

NEC MultiSync EA245WMi Bedienungsanleitung

Desktop-monitor
Vorschau ausblenden Andere Handbücher für MultiSync EA245WMi:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

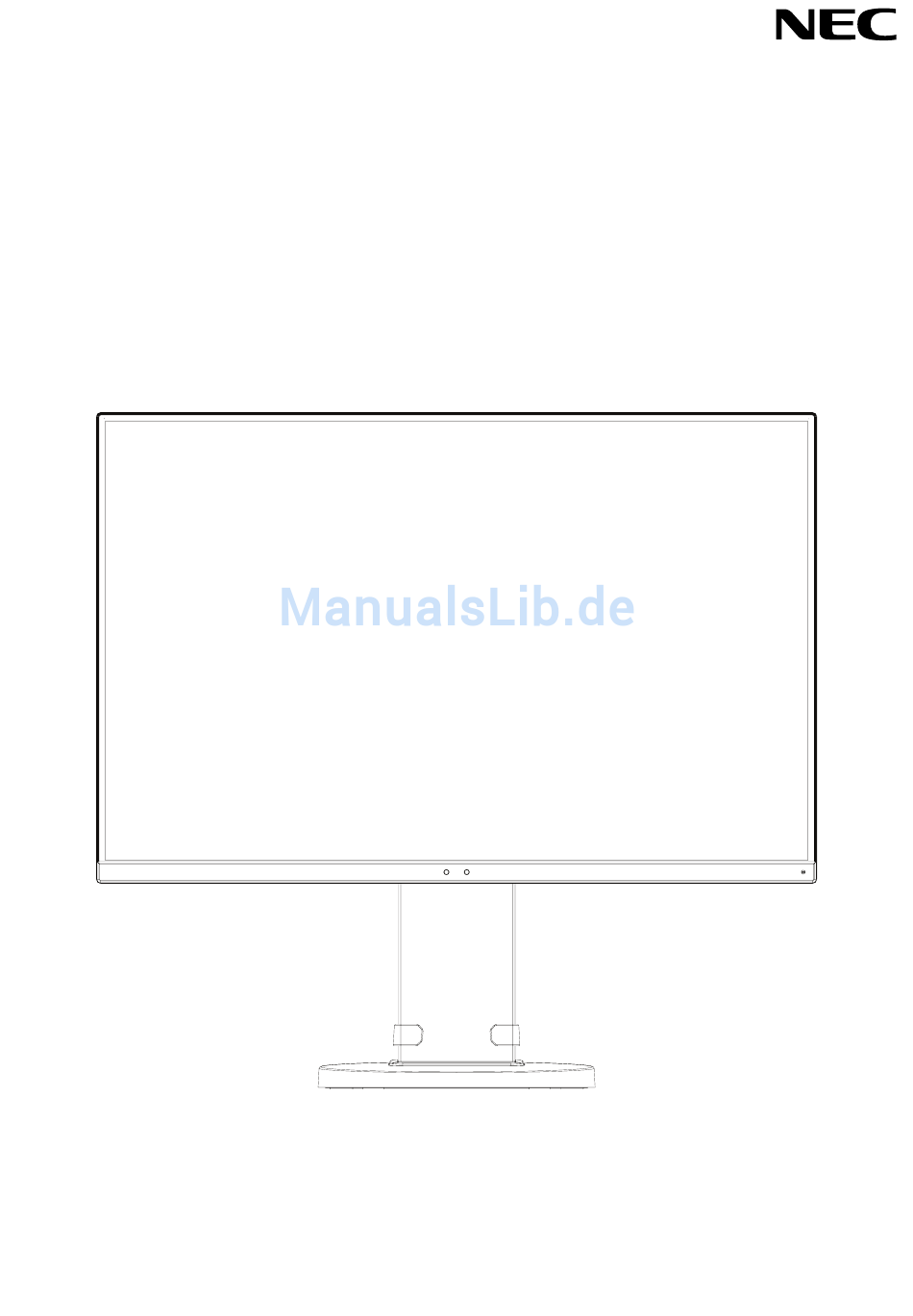

Desktop-Monitor
MultiSync EA245WMi
Bedienungsanleitung
Die Modellbezeichnung befi ndet sich auf dem Schild auf der Monitorrückseite.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEC MultiSync EA245WMi

Inhaltszusammenfassung für NEC MultiSync EA245WMi

  • Seite 1 Desktop-Monitor MultiSync EA245WMi Bedienungsanleitung Die Modellbezeichnung befi ndet sich auf dem Schild auf der Monitorrückseite.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Registrierungsinformationen ......................Deutsch-2 Einsatzempfehlungen ........................Deutsch-3 Sicherheitsvorkehrungen und Pfl ege ...................Deutsch-3 Ergonomie ..........................Deutsch-4 Reinigen des LCD-Bildschirms ....................Deutsch-4 Reinigen des Gehäuses .......................Deutsch-4 Inhalt der Verpackung ........................Deutsch-5 Kurzanleitung ..........................Deutsch-5 ControlSync ..........................Deutsch-10 Anschluss mehrerer Bildschirme über DisplayPort ..............Deutsch-11 Abhilfe bei fehlendem Bild ......................Deutsch-12 Bedienelemente ...........................Deutsch-13 Technische Daten .........................Deutsch-20 Merkmale und Funktionen ......................Deutsch-21...
  • Seite 3 HINWEIS: Für dieses Produkt werden Kundendienstleistungen nur in dem Land angeboten, in dem Sie es gekauft haben. Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. ErgoDesign ist eine eingetragene Marke von NEC Display Solutions Ltd. in Österreich, Benelux, Dänemark, Frankreich, Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien.

  • Seite 4: Registrierungsinformationen

    Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Beim Betrieb müssen die beiden folgenden Bedingungen erfüllt sein. (1) Das Gerät darf keine unerwünschten Störungen aussenden. (2) Das Gerät muss empfangene Störungen aufnehmen können, auch wenn diese Funktionsstörungen verursachen. Verantwortlich in den USA: NEC Display Solutions of America, Inc. Adresse: 500 Park Boulevard, Suite 1100...

  • Seite 5: Einsatzempfehlungen

    Monitor mindestens eine Stunde lang ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.

  • Seite 6: Ergonomie

    DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Bildschirmleistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befi...

  • Seite 7: Inhalt Der Verpackung

    Inhalt der Verpackung Den Inhalt entnehmen Sie bitte der separaten Aufl istung des Verpackungsinhalts. Kurzanleitung So befestigen Sie den Standfuß am Fuß des LCD-Monitors: 1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfl äche (Abbildung 1). 2.
  • Seite 8 3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 30 Grad und heben Sie ihn in die höchste Position. 4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem Downstream-Port am Computer (Abbildung C.1a).

  • Seite 9: Heben Und Senken Des Bildschirms

    7. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein. HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung. 8. Schalten Sie den Computer ein. Schalten Sie anschließend den Monitor ein, indem Sie die Netztaste auf der Frontblende berühren (Abbildung E.1).

  • Seite 10: Neigen Und Schwenken

    Neigen und Schwenken Fassen Sie den Monitor an der Ober- und Unterseite und neigen Sie ihn nach Bedarf (Abbildung TS.1). Abbildung TS.1 HINWEIS: Neigen Sie den Monitor vorsichtig. Führen Sie beim Neigen des Monitors keine Finger in die Abdeckung für den Neigemechanismus ein. Installation auf einem Tragarm Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.

  • Seite 11: Montage Des Tragarms

    Montage des Tragarms Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. 1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt „Entfernen des Monitorfußes für die Montage“. 2. Verwenden Sie die vier angegebenen Schrauben, um den Tragarm am Monitor zu befestigen (Abbildung F.1). Federring 12 mm Unterlegscheibe...

  • Seite 12: Controlsync

    ControlSync 1. Verbinden Sie den Hauptmonitor mit einem weiteren Monitor mithilfe eines ControlSync-Kabels (ø 2,5) in ControlSync IN/OUT. 2. Gehen Sie wie für KOPIEREN VON DATEN vor. Wenn die Einstellungen des Hauptmonitors angepasst werden, werden diese automatisch kopiert und an die weiteren Monitore übertragen. 3.

  • Seite 13: Anschluss Mehrerer Bildschirme Über Displayport

    Anschluss mehrerer Bildschirme über DisplayPort Sie können mehrere Monitore anschließen, indem Sie diese über DisplayPort verketten. Bei der Verwendung mehrerer Monitore im MST-Modus (Multi-Stream Transport), muss auf jedem verbundenen Monitor DP AUSGANG MULTISTREAM auf AUTOM. eingestellt werden. Ändern Sie die Einstellungen des Monitors in der Anschlusskette, der an den Computer angeschlossen ist, zuletzt.

  • Seite 14: Abhilfe Bei Fehlendem Bild

    Abhilfe bei fehlendem Bild Wenn nach dem Einstellen einer Option für DP AUSGANG MULTISTREAM kein Bild auf dem Monitor angezeigt wird, verfahren Sie folgendermaßen: 1. Schalten Sie den Computer aus. 2. Berühren Sie die Taste MENU, um das OSD-Menü „Kein Signal“ zu öffnen. 3.

  • Seite 15: Bedienelemente

    Bedienelemente Die OSD-Bedienelemente (On-Screen-Display) auf der Vorderseite des Monitors haben folgende Funktionen: Berühren Sie eine der Steuerungstasten, um in das OSD-Menü zu gelangen. Berühren Sie die Taste SELECT, um den Signaleingang zu ändern. HINWEIS: Zum Wechseln des Signaleingangs muss das OSD-Menü geschlossen werden. 1 Umgebungslichtsensor Erkennt die Umgebungshelligkeit sowie die Anwesenheit einer Person und stellt den Monitor Anwesenheitssensor...
  • Seite 16 ECO MODE Reduziert den Stromverbrauch durch Verringerung der Helligkeit. AUS: Keine Funktion. 1: Einstellung des Helligkeitsbereichs von 0 % bis 60 %. Mit dieser Einstellung kann die Helligkeit auf einen Leistungsbereich angepasst werden, welcher 20 % weniger Energie verbraucht, als die maximale Helligkeitseinstellung. 2: Einstellung des Helligkeitsbereichs von 0 % bis 30 %.
  • Seite 17 SENSOR EINSTELLUNG (ANWESENHEITSSENSOR) Passt den Schwellenwert für den Anwesenheitssensor an. Wenn sich das Personensymbol rechts neben dem weißen Farbbalken oder der roten Farbwelle befi ndet, wird keine Person erkannt. HINWEIS: Der Anwesenheitssensor wird aktiviert, sobald das OSD geschlossen wird. STARTZEIT (ANWESENHEITSSENSOR) Passt die Wartezeit für die Umschaltung in die niedrigere Helligkeitsstufe oder den Energiesparmodus an, wenn der Anwesenheitssensor keine Person erkennt.
  • Seite 18 OPTIMIERUNG DER PHASE (nur analoger Eingang) Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Liefern die Funktionen AUTOM. EINSTELLUNG und BILDBREITE kein zufriedenstellendes Bild, kann mit dieser Funktion eine Optimierung vorgenommen werden. Dazu kann ein Moiré-Testmuster verwendet werden. Ist die Einstellung OPTIMIERUNG DER PHASE fehlerhaft kalibriert, entspricht das Ergebnis der Zeichnung links.
  • Seite 19 Farbe Farbsteuerungssystem: Zur Einstellung der Farben stehen verschiedene Farbvoreinstellungen zur Verfügung (sRGB und ORIGINALFARBEN sind Standardeinstellungen und können nicht angepasst werden). 1, 2, 3, sRGB, 5: Hier können die Werte für die Farben Rot, Grün und Blau erhöht oder verringert werden. Die Änderungen der Farben ist auf dem Bildschirm sichtbar.
  • Seite 20 ENERGIESPAR-TIMER Durch den ENERGIESPAR-TIMER wird der Monitor nach 2 Stunden Betrieb im Energiesparmodus automatisch ausgeschaltet. LED-HELLIGKEIT Sie können die Helligkeit der blauen LED einstellen. DDC/CI Mit dieser Funktion lässt sich die DDC/CI-Funktion ein- oder ausschalten. USB POWER (USB-STROMVERSORGUNG) Hiermit wählen Sie aus, wie der USB-Anschluss mit Strom versorgt wird. AUTO: Der USB-Downstream-Port wird je nach Energiesparzustand mit Strom versorgt.
  • Seite 21 KOPIEREN VON DATEN Um Daten vom Hauptmonitor an nachgeordnete Monitore zu kopieren, wählen Sie KOPIEREN VON DATEN, und berühren Sie die Taste SELECT. Die Meldung IN ARBEIT... wird auf dem Bildschirm angezeigt. HINWEIS: Diese Funktion ist nur für den Hauptmonitor in ControlSync vorgesehen. Alle in der ControlSync-Übersicht festgelegten Einstellungen (siehe Seite 10) werden vom Hauptmonitor auf die weiteren Monitore kopiert.

  • Seite 22: Technische Daten

    1600 x 1200* bei 60 Hz 1680 x 1050* bei 60 Hz 1920 x 1080* bei 60 Hz 1920 x 1200 bei 60 Hz.......... Von NEC DISPLAY SOLUTIONS empfohlene Werte. Nutzbare Querformat: Horiz.: 518,4 mm/20,4 Zoll Bildschirmfl äche Vert.: 324,0 mm/12,8 Zoll Hochformat: Horiz.:...

  • Seite 23: Merkmale Und Funktionen

    Hinweis: Die CO2-Ausstoßwerte bei Betrieb und in der Fertigungsphase werden mit Hilfe eines speziellen Algorithmus berechnet, den NEC eigens für die Monitore dieser Marke entwickelt hat. ControlSync: Gehen Sie wie für KOPIEREN VON DATEN vor, und kopieren Sie die Einstellungen des Hauptmonitors durch Anschluss eines ControlSync-Kabels auf die weiteren Monitore.

  • Seite 24: Fehlerbehebung

    Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.
  • Seite 25 Bild wird nicht in der richtigen Größe angezeigt • Verwenden Sie die OSD-Steuerungen für die Bildeinstellung, um das Bild zu vergrößern bzw. verkleinern. • Überprüfen Sie, ob ein von der verwendeten Grafi kkarte unterstützter Modus ausgewählt wurde. (Informationen zum Ändern des Grafi kmodus fi nden Sie im Handbuch zur Grafi kkarte bzw. zum System.) •...

  • Seite 26: Verwenden Der Zoomfunktion

    Verwenden der Zoomfunktion Hiermit können Sie den vollen Anzeigebereich nutzen, haben also eine wesentlich größere Fläche verfügbar. Ermöglicht es, dass sich das in der Mitte angezeigte Bild ausdehnt. EINRICHTUNG 1. Wählen Sie für AUSDEHNUNG die Option VOLLBILD oder FORMAT aus, um die Zoomfunktion zu aktivieren (siehe Seite 16). AUSDEHNUNG AUS 2.

  • Seite 27: Funktion „Anwesenheitssensor

    Funktion „Anwesenheitssensor“ Die Funktion „Anwesenheitssensor“ reduziert den Stromverbrauch, indem die Bewegung einer Person erkannt wird. Für ANWESENHEITSSENSOR gibt es zwei Einstellungen: MODUS SENSOREINSTELLUNG Keine Person vor dem Monitor LEICHT HELLIGKEIT 0 % STARK Energiesparmodus Abbildung der Funktion des Anwesenheitssensors A. Wenn der optionale Sensor erkennt, dass sich vor dem Monitor keine Person aufhält, bleibt der Monitor für die in ANWESENHEITSSENSOR >...

  • Seite 28: Verwendung Der Funktion „Autom. Helligkeit

    Verwendung der Funktion „Autom. Helligkeit“ Die Helligkeit des LCD-Bildschirms kann je nach der Umgebungshelligkeit des Raumes erhöht oder verringert werden. Wenn der Raum hell ist, wird der Monitor entsprechend aufgehellt. Ist der Raum dunkel, wird der Monitor entsprechend abgedunkelt. Diese Funktion soll unter den verschiedensten Beleuchtungsbedingungen zu entspannterem Sehen beitragen. EINRICHTUNG Mit den folgenden Verfahren können Sie den Helligkeitsbereich auswählen, den der Monitor bei aktivierter Funktion AUTOM.

  • Seite 29: Informationen Des Herstellers Zu Recycling Und Energieverbrauch

    Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpfl ichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Defi...
