G.3

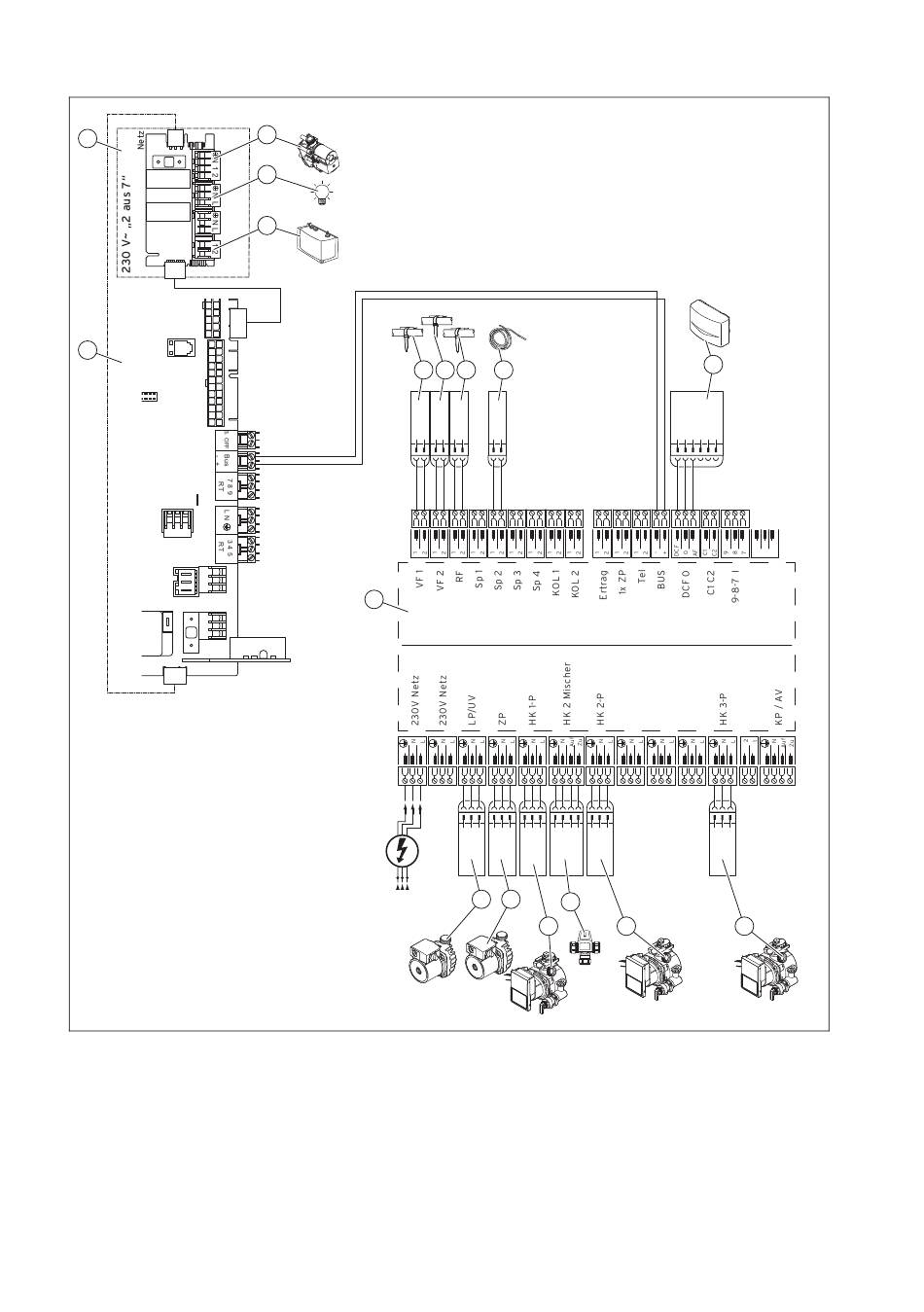

Schema elettrico centralina VRC 620 e VRC 630
X12A
1
X40B
X22
X30
2
X90
X2
X41
X14
X6
X18
X11
X13
T4
X12
1
Modulo multifunzione "2 di 7" VR 40
2
Scheda elettronica principale
3
es. valvola del gas esterna
4
es. messaggio di guasto
5
es. pompa di scarico della condensa ecoLEVEL
6
Sonda della temperatura di mandata 1
7
Sonda della temperatura di mandata 2
8
Sensore di temperatura di mandata 3
0020258614_02 ecoVIT exclusiv Istruzioni per l'installazione e la manutenzione
3
4
5
X40
6
11
VRC 630
5 V / 24 V
230 V~
7
8
9
12
13
15
14
9
Sonda di temperatura del bollitore, sensore della
temperatura di mandata (in opzione, esterno), ricevi-
tore DCF (per VRC 430)
10
Sonda temperatura esterna, ricevitore DCF
11
Scheda elettronica VRC 630
12
Pompa carico bollitore
13
Pompa ricircolo
14
Pompa di riscaldamento
Appendice
10
16
17
