5.9.4 Raccordement des composants électriques
▶
Ouvrez le boîtier électrique. (→ page 57)
▶
Procédez au câblage. (→ page 57)
▶
Raccordez le câble de raccordement aux cosses ou aux
connecteurs correspondants de l'électronique.
▶
Si vous raccordez le produit à un thermostat d'ambiance
VRT 332 (bornier de régulation permanente 7-8-9,
connecteur ProE blanc), à un régulateur de température
en fonction de la température extérieure ou à un réglage
de la température ambiante (cosses du bus, connecteur
ProE rouge), vous devez laisser le shunt entre les cosses
3 et 4 (connecteur ProE violet).
▶
En l'absence de thermostat d'ambiance/programmable
230 V, vous devez laisser le shunt entre les cosses 3 et 4
(connecteur ProE violet).
▶
Si nécessaire, procédez de la même manière pour rac-
corder les accessoires.
Raccordez la pompe de chauffage
▶
Branchez la pompe de chauffage sur le connecteur ProE
vert (X18) de la barrette de raccordement.
Raccordement du thermostat de départ externe
▶
Branchez un thermostat de départ externe (par ex. pour
protéger le chauffage au sol) au niveau des cosses du
thermostat de contact (connecteur ProE bleu).
Raccordement de la pompe à condensats
▶
Branchez la sortie d'alarme de la pompe à condensats
sur les cosses du thermostat à contact (connecteur ProE
bleu).
Remarque
Si plusieurs contacts doivent être raccordés
aux cosses du thermostat à contact (connec-
teur ProE bleu), montez les contacts en série
et pas en parallèle.
▶
Fermez le boîtier électrique. (→ page 57)
0020258614_02 ecoVIT exclusiv Notice d'installation et de maintenance

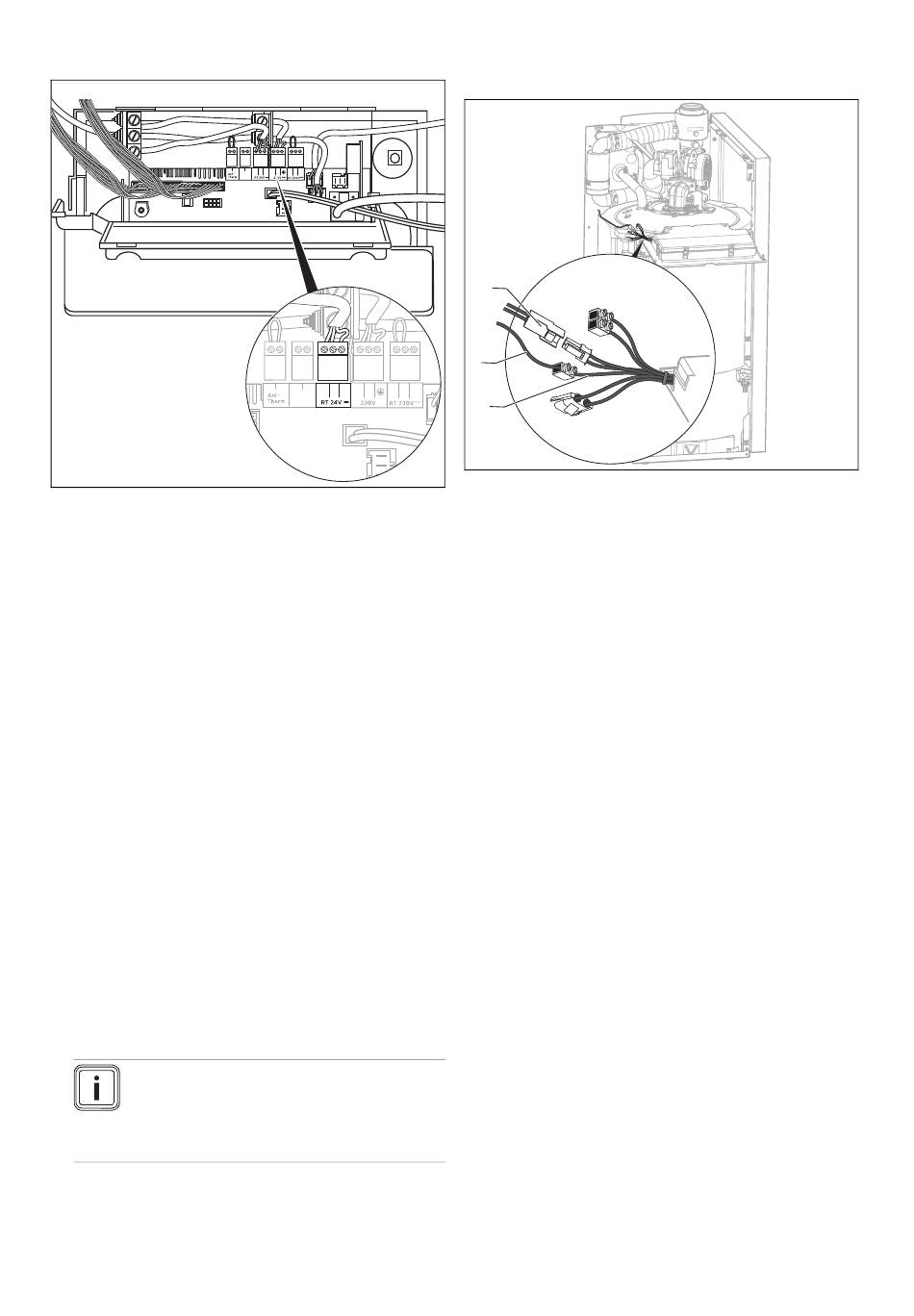

- + 7 8 9 L N 3 4 5
BUS
- + 7 8 9
L N 3 4 5
BUS
5.9.5 Raccordement du ballon d'eau chaude
sanitaire
3
2
1
1. Branchez la sonde de température de stockage (3) sur
le faisceau électrique, ainsi que la sonde de tempéra-
ture de charge (2) si nécessaire (actoSTOR unique-
ment, câble de raccordement du boîtier électrique de
couleur violette (1)) .
2. Pour le raccordement électrique, conformez-vous aux
notices de montage du ballon d'eau chaude sanitaire et
des accessoires.
5.9.6 Raccordement du régulateur
Pour réguler l'installation de chauffage, vous pouvez faire
appel à un régulateur de température en fonction de la tem-
pérature extérieure ou à un thermostat d'ambiance avec
commande modulable du brûleur, par ex. VRC 450 ou 700,
VRC 630 ou VRS 620. Vous trouverez le schéma électrique
de raccordement au régulateur de chauffage en annexe.
▶
Conformez-vous aux consignes de la notice d'installation
du régulateur.
▶
Avant d'ouvrir le boîtier électrique, coupez l'alimentation
électrique du produit et faites en sorte qu'elle ne puisse
pas être rétablie de manière fortuite.
▶
Reliez les raccords « bus » (connecteur ProE rouge,
2 brins) aux raccords qui portent la même désignation
au niveau du régulateur (VRC 700 : uniquement en pré-
sence d'un régulateur externe). Le shunt entre les cosses
3 et 4 (connecteur ProE violet) est conservé. Faites bien
attention à respecter la polarité de la fréquence bus (+
sur +, - sur -) si vous raccordez un VRC 630/VRS 620.
▶
Vous pouvez aussi placer le régulateur VRC 700 dans
le panneau de commande du produit (configuration in-
terne).
▶
Branchez les sondes et les modules d'installation qui
ne figurent pas dans le chapitre « Raccordement des
composants électriques » sur le régulateur.
