Erstinbetriebnahme

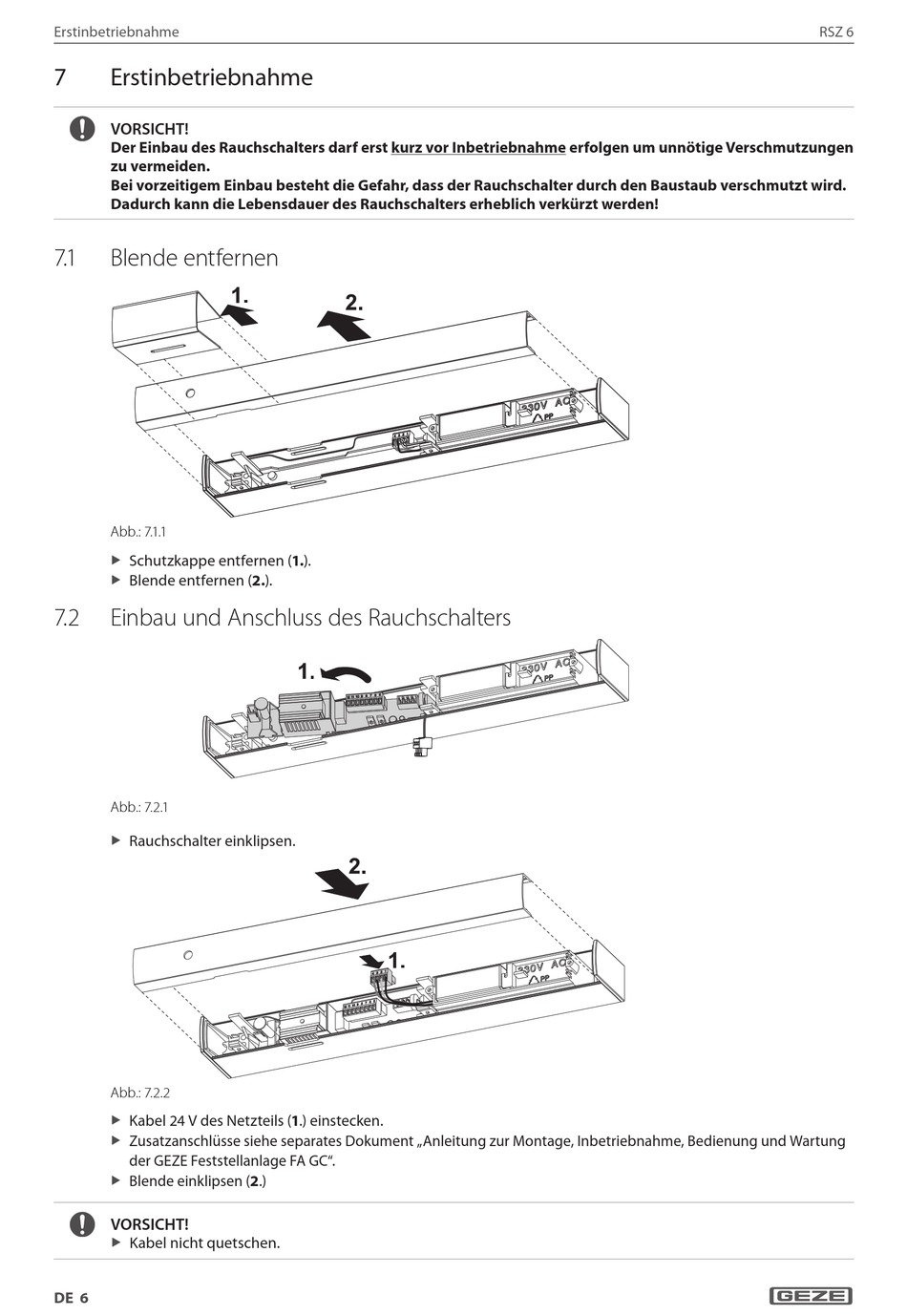

7 Erstinbetriebnahme
VORSICHT!
Der Einbau des Rauchschalters darf erst kurz vor Inbetriebnahme erfolgen um unnötige Verschmutzungen
zu vermeiden.
Bei vorzeitigem Einbau besteht die Gefahr, dass der Rauchschalter durch den Baustaub verschmutzt wird.
Dadurch kann die Lebensdauer des Rauchschalters erheblich verkürzt werden!
7. 1

Blende entfernen

Abb.: 7.1.1
Schutzkappe entfernen (1.).
X
X
Blende entfernen (2.).
X X
7.2

Einbau und Anschluss des Rauchschalters

Abb.: 7.2.1
Rauchschalter einklipsen.
X
X
Abb.: 7.2.2
Kabel 24 V des Netzteils (1.) einstecken.
X
X
Zusatzanschlüsse siehe separates Dokument „Anleitung zur Montage, Inbetriebnahme, Bedienung und Wartung
X X
der GEZE Feststellanlage FA GC".
Blende einklipsen (2.)
X X
VORSICHT!
Kabel nicht quetschen.
X X
DE 6
RSZ 6
