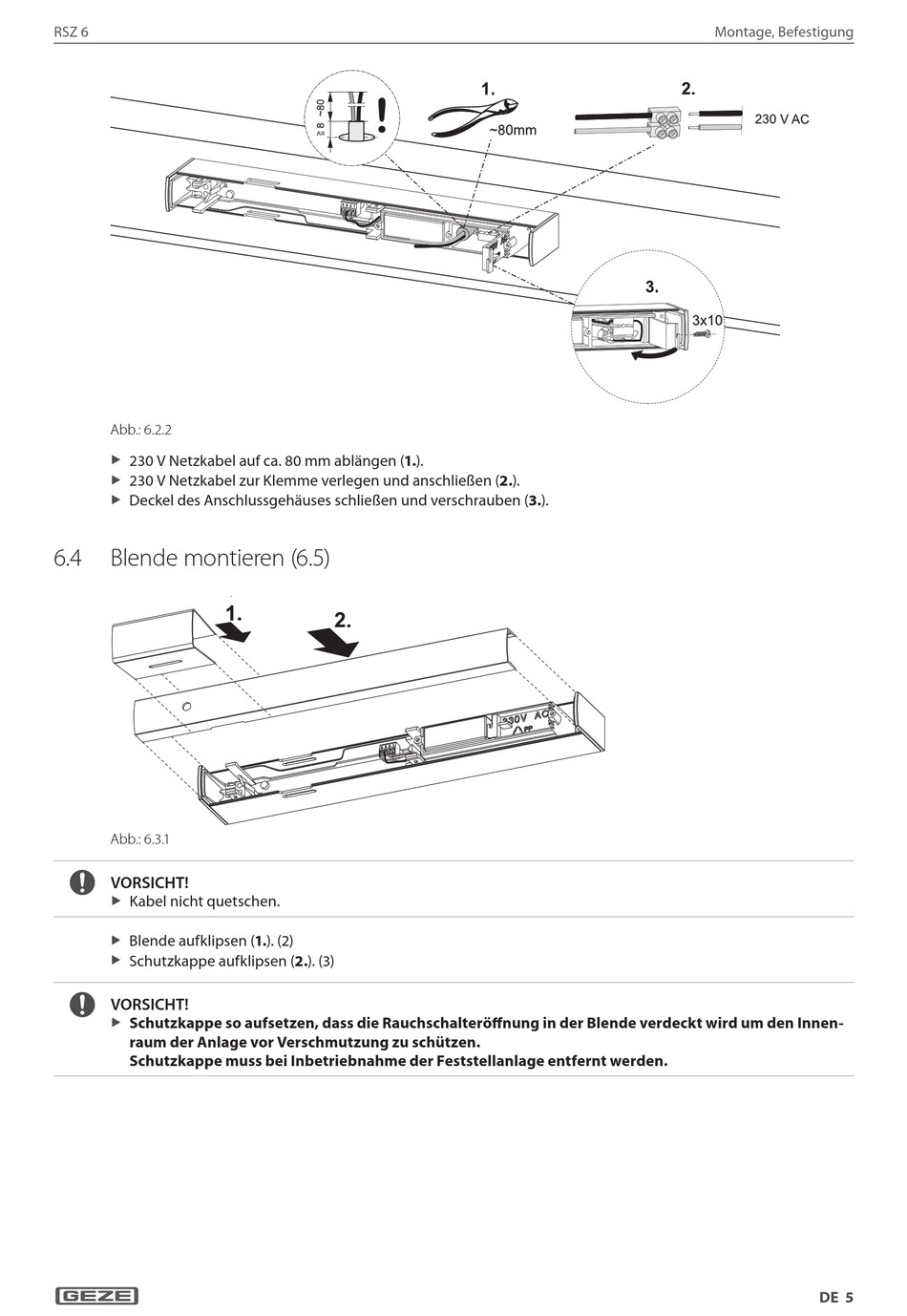

GEZE RSZ 6 Montageanleitung Seite 5

RSZ 6
Abb.: 6.2.2
230 V Netzkabel auf ca. 80 mm ablängen (1.).
X
X
230 V Netzkabel zur Klemme verlegen und anschließen (2.).
X
X
Deckel des Anschlussgehäuses schließen und verschrauben (3.).
X
X
6.4 Blende montieren (6.5)
Abb.: 6.3.1
VORSICHT!
Kabel nicht quetschen.
X
X
Blende aufklipsen (1.). (2)
X
X
Schutzkappe aufklipsen (2.). (3)
X
X
VORSICHT!
Schutzkappe so aufsetzen, dass die Rauchschalteröffnung in der Blende verdeckt wird um den Innen-
X
X
raum der Anlage vor Verschmutzung zu schützen.
Schutzkappe muss bei Inbetriebnahme der Feststellanlage entfernt werden.
Montage, Befestigung
DE 5
