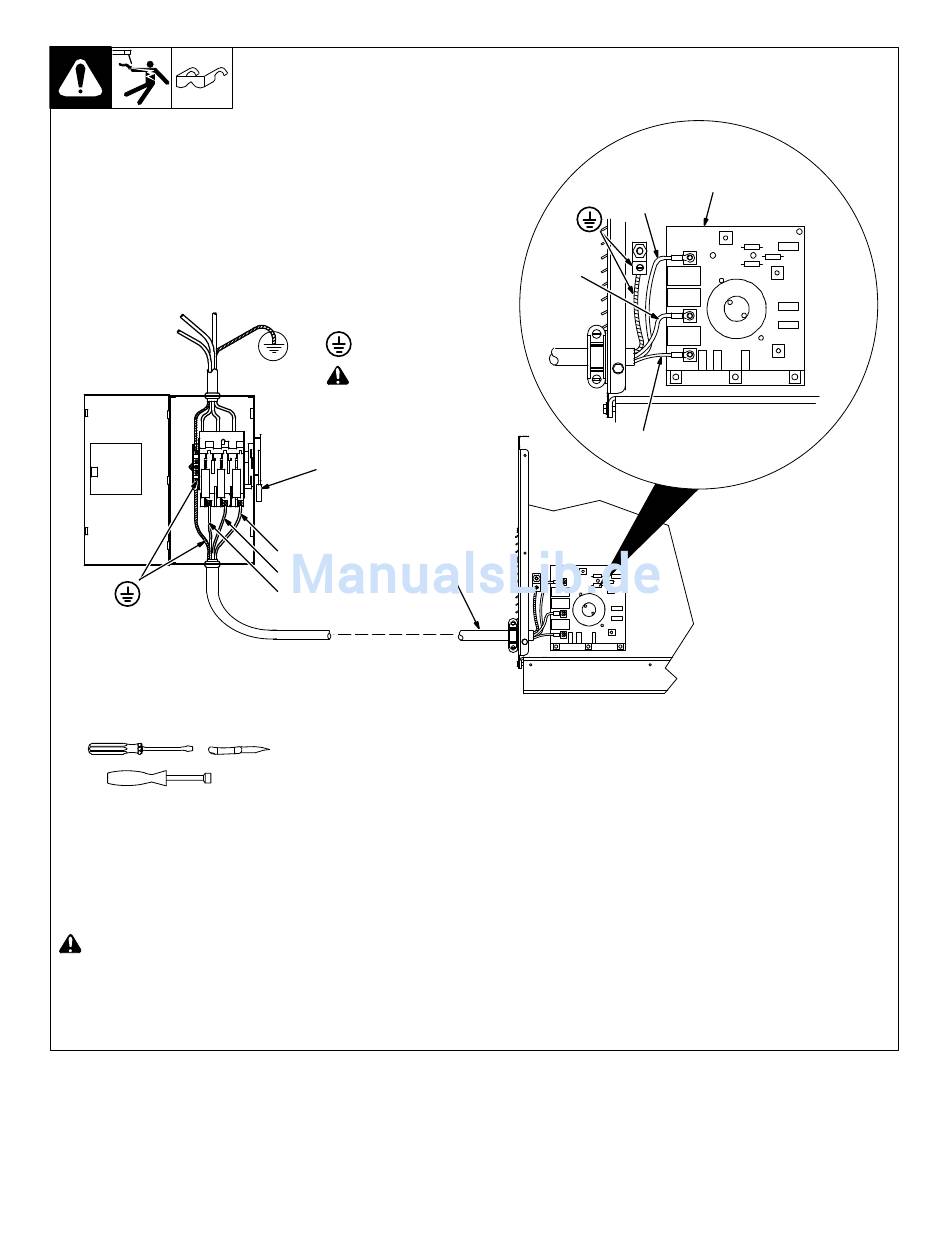

3-14. Anschließen der Primärzuleitung
Benötigtes Werkzeug:
5/16 Zoll
!
Vor den nächsten Schritten die
Schweißstromquelle abschalten und
die Spannung an den
Eingangskondensatoren gemäß
Abschnitt 5-3 prüfen.
Am
Ort
zur
Verfügung
Eingangsspannung überprüfen.
= ERDUNG
!
Erdleiter immer
zuerst anschließen.
2
L1
L2
1
L3
Linke Platte entfernen.
1
Eingangs− und Massekabel
Siehe Abschnitt 3-13.
Ringklemmen richtiger Größe an den
Eingangsleitern anschließen, um die Klem-
stehende
men der Eingangsfilterplatte zu verbinden
(siehe Abbildung).
Eingangsfilterkarte
L1
L2
L3
ssb2.4* 1/94 − 801 523−B / 801 946
2
Leitungstrennschalter
Art und Größe des Überstromschutzes gemäß
Abschnitt 3-13 auswählen. Eingangs- und Er-
dungsleiter an einen spannungsfreien Leitung-
strennschalter anschließen.
Linke Platte wieder befestigen.
OM−235 848 Seite 17
