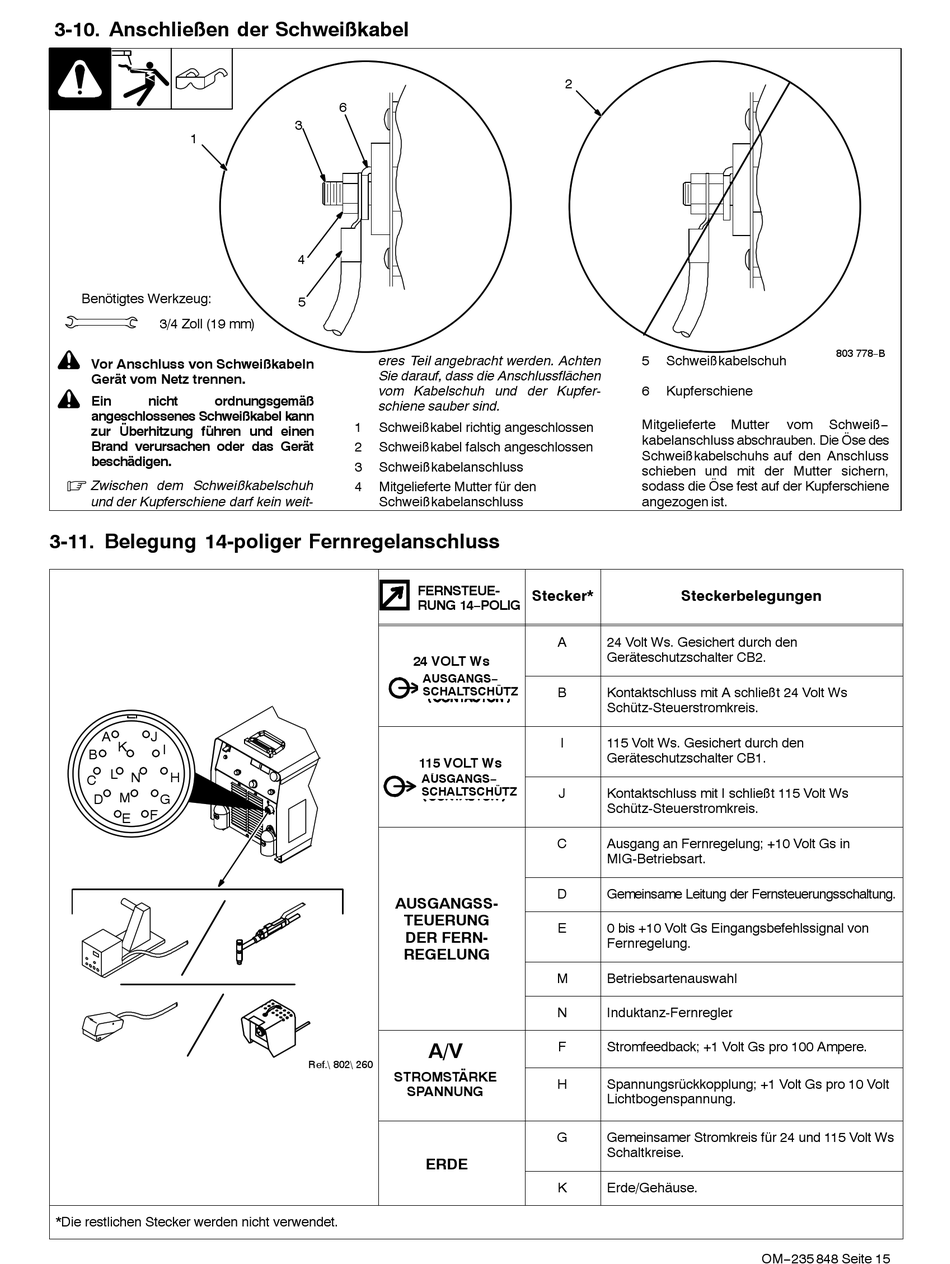

3-10. Anschließen der Schweißkabel
1
Benötigtes Werkzeug:
3/4 Zoll (19 mm)
!
Vor Anschluss von Schweißkabeln
Gerät vom Netz trennen.
!
Ein
nicht
ordnungsgemäß
angeschlossenes Schweißkabel kann
zur Überhitzung führen und einen
Brand verursachen oder das Gerät
beschädigen.
.
Zwischen dem Schweißkabelschuh
und der Kupferschiene darf kein weit-
3-11. Belegung 14-poliger Fernregelanschluss
A
J
K
I
B
C L N
H
M
D
G
F
E
*Die restlichen Stecker werden nicht verwendet.
6
3
4
5
eres Teil angebracht werden. Achten
Sie darauf, dass die Anschlussflächen
vom Kabelschuh und der Kupfer-
schiene sauber sind.
1
Schweißkabel richtig angeschlossen
2
Schweißkabel falsch angeschlossen
3
Schweißkabelanschluss
4
Mitgelieferte Mutter für den
Schweißkabelanschluss
FERNSTEUE-
RUNG 14−POLIG
24 VOLT Ws
AUSGANGS−
SCHALTSCHÜTZ
115 VOLT Ws
AUSGANGS−
SCHALTSCHÜTZ
AUSGANGSS-
REMOTE
OUTPUT
TEUERUNG
CONTROL
DER FERN-
REGELUNG
A/V
Ref.\ 802\ 260
STROMSTÄRKE
SPANNUNG
ERDE
GND
2
5
Schweißkabelschuh
6
Kupferschiene
Mitgelieferte
kabelanschluss abschrauben. Die Öse des
Schweißkabelschuhs auf den Anschluss
schieben und mit der Mutter sichern,
sodass die Öse fest auf der Kupferschiene
angezogen ist.
Stecker*
Steckerbelegungen
A
24 Volt Ws. Gesichert durch den
Geräteschutzschalter CB2.
B
Kontaktschluss mit A schließt 24 Volt Ws
Schütz-Steuerstromkreis.
I
115 Volt Ws. Gesichert durch den
Geräteschutzschalter CB1.
J
Kontaktschluss mit I schließt 115 Volt Ws
Schütz-Steuerstromkreis.
C
Ausgang an Fernregelung; +10 Volt Gs in
MIG-Betriebsart.
D
Gemeinsame Leitung der Fernsteuerungsschaltung.
E
0 bis +10 Volt Gs Eingangsbefehlssignal von
Fernregelung.
M
Betriebsartenauswahl
N
Induktanz-Fernregler .
F
Stromfeedback; +1 Volt Gs pro 100 Ampere.
H
Spannungsrückkopplung; +1 Volt Gs pro 10 Volt
Lichtbogenspannung.
G
Gemeinsamer Stromkreis für 24 und 115 Volt Ws
Schaltkreise.
K
Erde/Gehäuse.
803 778−B
Mutter
vom
Schweiß−
OM−235 848 Seite 15
