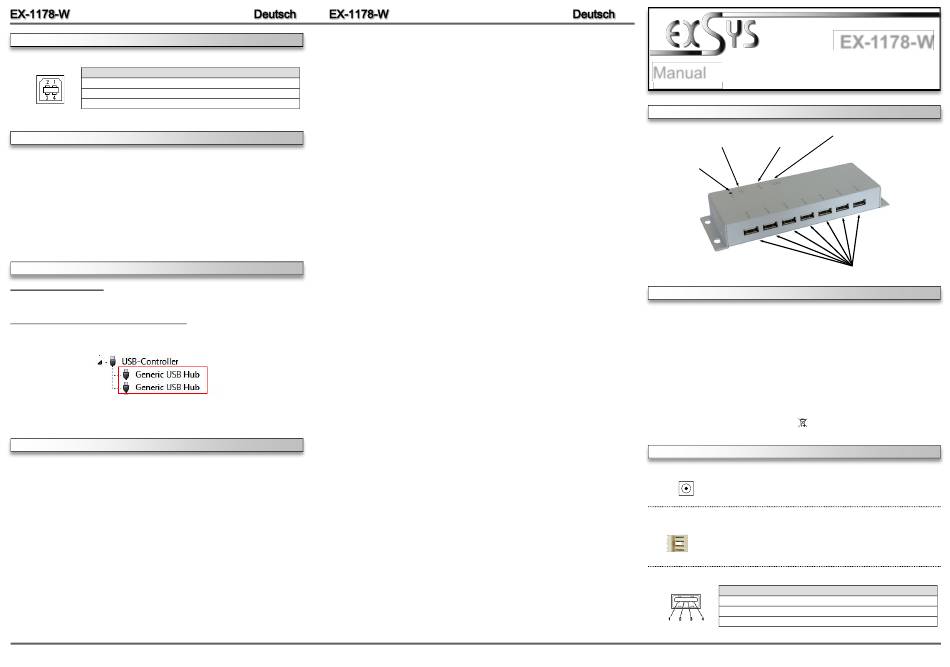

ANSCHLÜSSE
USB B-Buchse:
USB 2.0 B-Buchse
Pin
Signal
1
VCC
2
DATA-
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1178-W geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Verbinden Sie das mitgelieferte USB Kabel mit der USB B-Buchse des Hub´s.
2.
Stecken Sie jetzt den Stromanschluss des mitgelieferten Netzteils an die 5Volt Buchse des
Hub´s an und stecken Sie den Netzstecker des Netzteils in eine Steckdose. Falls Sie die EX-
1178-W über den 4 Pin Anschluss mit Strom versorgen wollen, dann schließen Sie jetzt den
4 Pin Stecker des PC-Netzteil an den 4 Pin Anschluss der EX-1178-W an.
3.
Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit der A
-Buchse an Ihrem PC.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1178-W automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „ USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die EX-1178-W richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
2
All manuals and user guides at all-guides.com
Pin
Signal
3
DATA+
4
GND
LAYOUT
DESCRIPTION & TECNICAL INFORMATION
The EX-1178-W is a plug & play high-speed USB 2.0 metal hub for 7 USB devices. The EX-
1178-W provides 7 ports for USB devices and 1 uplink port for PC. It supports all USB connec-
tions from 1.1 to 2.0. The power over the included power supply or the PC power supply pro-
vides a maximum of power on each USB port of 500mA. The EX-1178-W design fully utilize the
Renesas chipset, which represents the latest in high speed USB interface technology. It uses
data transfer rates up to 480Mbit/s. It provides a secure and very high data transfer on each
single port. The EX-1178-W support the Self Powered and Bus Powered mode. It is not possi-
ble to change the address or IRQ settings manually, they will be obtained automatically by the
system (BIOS) and operating system.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
5 Volt Connector:
4 Pin Connector:
USB 1-7:
3
Manual
Vers. 1.0 / 01.04.16
5V Connector for
USB B-Connector
Power Supply
for PC
Power LED
USB 1-7:
7 x external USB 2.0 A-Port for Devices
USB 1.1 & 2.0
All OS
7x USB A-Port, 1x USB B-Port, 1x 5V Connector, 1x 4 Pin Connector
EX-1178-W, Manual, USB Cable, Power Supply
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
ATTENTION!!!
Use only with power supply which is included in delivery!
1 +5V
Please make sure you connect the plug in the right direction!
2 GND
3 GND
Never connect or release the plug while the PC power is on!
4 +12V
USB 2.0 A-Port
Pin
Signal
1
VCC
2
DATA-
4
EX-1178-W
4 Pin Power Connector
Pin
Signal
3
DATA+
4
GND
