Exsys EX-1123-N Bedienungsanleitung

EX- EX EX - - 1123 1123 1123- - - N N N
CONNECTORS
USB 3.0 micro B-Port:
USB 3.0 Pin's
Pin
1
2
3
4
5
6
7
8
9
10
Attention!
Never plug in with force or in wrong direction.
RJ45 Port:
RJ45 Port
Pin Signal Pin
1 BI_DA+ 4
2 BI_DA- 5
3 BI_DB+ 6
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general
installation guide for the EX-1123-N. Please refer your computer's reference manual
whenever in doubt.
1. Connect the USB 3.0 cable to the USB micro B-Port at the Hub.
2. Connect the power supply to the DC Connector of the Hub.
3. Now connect the other end from the USB 3.0 cable (A-Plug) to the A-Port at your
PC.
5
English English English EX EX EX- - - 1123 1123 1123-
DRIVER INSTALLATION
Windows XP/ Vista/ 7/ 8
After the hardware installation Windows will recognize the device automatically and
install the USB 3.0 connections. For the network port it requires a manual driver installa-
tion. Please insert the Driver CD into your CD-Rom drive (e.g. Drive D:) and select
Signal
„Install Driver". After them, select „USB 1000M" and as a last please select now
Power (VBUS)
„USB 3.0 1000M". Follow the installation instructions and complete the installation.
USB 2.0 differential pair (D−)
CHECK INSTALLED DRIVER
USB 2.0 differential pair (D+)
Open the >Device manager<. Now you should see at „USB-Controller" the following
USB OTG ID for identifying lines
new entry's:
GND
USB 3.0 signal transmission line (−)
USB 3.0 signal transmission line (+)
GND
USB 3.0 signal receiving line (−)
Further you should see at „Ethernet Adapter" the following new entry:
USB 3.0 signal receiving line (+)
If you see this or a similar information the device is installed correctly.
Mac OS X 10.6/10.7/10.8
Signal Pin Signal
After the hardware installation Windows will recognize the device automatically and
install the USB 3.0 connections. For the network port it requires a manual driver installa-
BI_DC+ 7 BI_DD+
tion. Please insert the Driver CD into your CD-Rom drive (e.g. Drive D:) and double-click
BI_DC- 8 BI_DD-
on the „Ethernet Adapter" disc icon and then double-click on the „Drivers" folder.
BI_DB-
Now select the „USB 1000M" folder and then double-click the „USB 3.0 1000M" folder.
Now click „For Mac OS X 10.6/10.7/10.8/" file to launch the installer. Follow the installa-
tion instructions and complete the installation.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!
- - N N N
6
English English English
Bedienungsanleitung
Bedienungsanleitung
Vers. 1.0 / 24.10.13

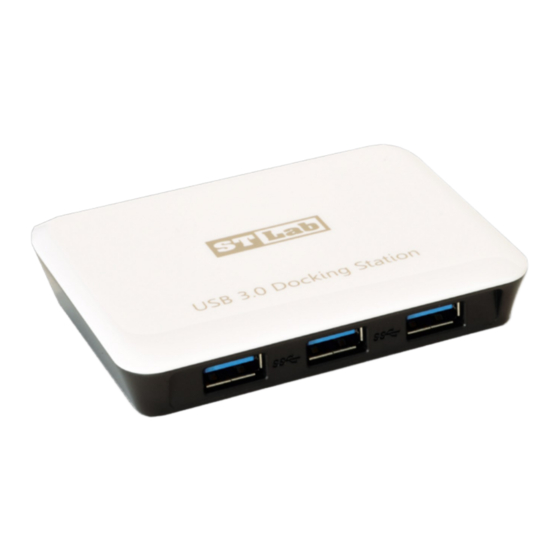

AUFBAU
USB 3.0 micro B-Buchse
zum Anschluss an PC
Status LED´s
RJ45 Anschluss
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-1123-N ist mit 3 USB 3.0 Ports für Endgeräte, 1 RJ45 Port und 1 Port für den
Anschluss an den PC ausgestattet. Der RJ45 Port an der EX-1123-N ermöglicht Ihnen,
Ihren Desktop PC oder Ihr Notebook in ein 10/100/1000Mbps Netzwerk einzubinden
oder ein Netzwerkfähiges Endgerät anzuschließen. Er unterstützt alle USB Anschlüsse
von 1.1 bis 3.0. Über die externe Stromversorgung per Netzteil können an jedem Port
900mA zur Verfügung gestellt werden. Der serielle USB 3.0 Bus wird optimal durch die
Leistung des schnellen VIA Chipset unterstützt. Die EX-1123-N gewährleistet so eine
sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde!
Der RJ45 Anschluss wird durch einen ASIX Chipset unterstützt. Er unterstützt den Self
Powered und Bus Powered Modus. Es ist nicht möglich die I/O Adressen und Interrupts
manuell einzustellen, da die Einstellungen vom System (BIOS) und beim installieren des
Betriebssystems automatisch vorgenommen werden.
Kompatibilität: USB 1.1, 2.0 & 3.0 / TCP/IP 10/100/1000
Betriebssysteme: Windows XP/ Vista/ 7/ 8/ Mac OS X 10.6/10.7/10.8
Anschlüsse: 3x USB 3.0 A-Buchse, 1x USB 3.0 micro B-Buchse, 1x RJ45
Gigabit Ethernet Anschluss, 1x 5V Buchse
Lieferumfang: EX-1123-N, Treiber CD, Anleitung, USB 3.0 Kabel, Netzteil
Zertifikate: CE / FCC / RoHS / WEEE CE CE CE
ANSCHLÜSSE
USB 3.0 A-Buchse:
5V DC Anschluss für
beiliegendes Netzteil
USB 1-3:
3 x Externe USB 3.0
A-Buchse für Endgeräte
DE97424562 / WHQL
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt
einstecken.
