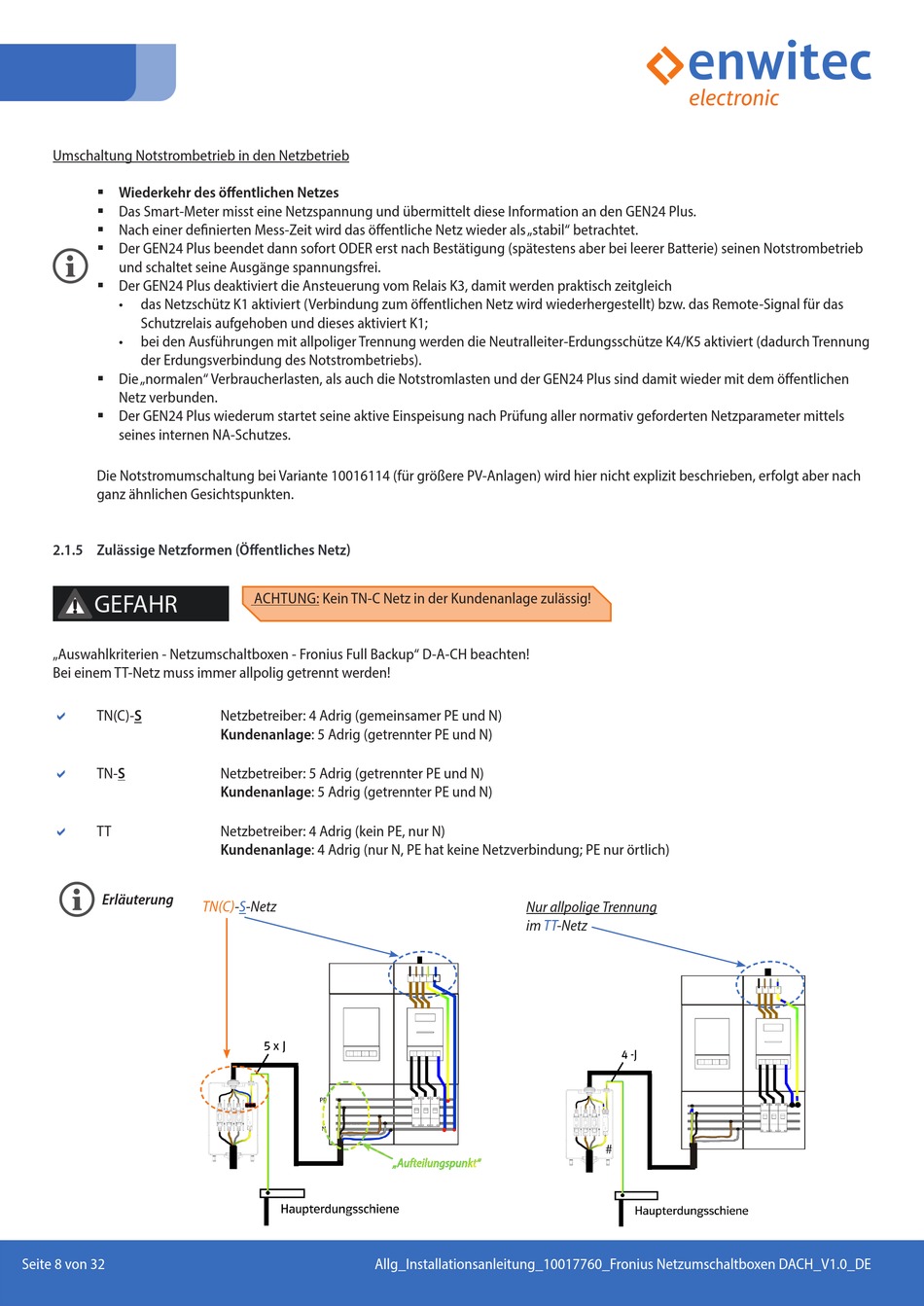

Umschaltung Notstrombetrieb in den Netzbetrieb
ƒ Wiederkehr des öffentlichen Netzes
ƒ Das Smart-Meter misst eine Netzspannung und übermittelt diese Information an den GEN24 Plus.
ƒ Nach einer definierten Mess-Zeit wird das öffentliche Netz wieder als „stabil" betrachtet.
ƒ Der GEN24 Plus beendet dann sofort ODER erst nach Bestätigung (spätestens aber bei leerer Batterie) seinen Notstrombetrieb
und schaltet seine Ausgänge spannungsfrei.
ƒ Der GEN24 Plus deaktiviert die Ansteuerung vom Relais K3, damit werden praktisch zeitgleich
•
das Netzschütz K1 aktiviert (Verbindung zum öffentlichen Netz wird wiederhergestellt) bzw. das Remote-Signal für das
Schutzrelais aufgehoben und dieses aktiviert K1;
•
bei den Ausführungen mit allpoliger Trennung werden die Neutralleiter-Erdungsschütze K4/K5 aktiviert (dadurch Trennung
der Erdungsverbindung des Notstrombetriebs).
ƒ Die „normalen" Verbraucherlasten, als auch die Notstromlasten und der GEN24 Plus sind damit wieder mit dem öffentlichen
Netz verbunden.
ƒ Der GEN24 Plus wiederum startet seine aktive Einspeisung nach Prüfung aller normativ geforderten Netzparameter mittels
seines internen NA-Schutzes.
Die Notstromumschaltung bei Variante 10016114 (für größere PV-Anlagen) wird hier nicht explizit beschrieben, erfolgt aber nach
ganz ähnlichen Gesichtspunkten.
2.1.5 Zulässige Netzformen (Öffentliches Netz)
GEFAHR
„Auswahlkriterien - Netzumschaltboxen - Fronius Full Backup" D-A-CH beachten!
Bei einem TT-Netz muss immer allpolig getrennt werden!
TN(C)-S
TN-S
TT
Erläuterung
Seite 8 von 32
ACHTUNG: Kein TN-C Netz in der Kundenanlage zulässig!
Netzbetreiber: 4 Adrig (gemeinsamer PE und N)
Kundenanlage: 5 Adrig (getrennter PE und N)
Netzbetreiber: 5 Adrig (getrennter PE und N)
Kundenanlage: 5 Adrig (getrennter PE und N)
Netzbetreiber: 4 Adrig (kein PE, nur N)
Kundenanlage: 4 Adrig (nur N, PE hat keine Netzverbindung; PE nur örtlich)
TN(C)-S-Netz
Allg_Installationsanleitung_10017760_Fronius Netzumschaltboxen DACH_V1.0_DE
Nur allpolige Trennung
im TT-Netz
„Aufteilungspunkt"
