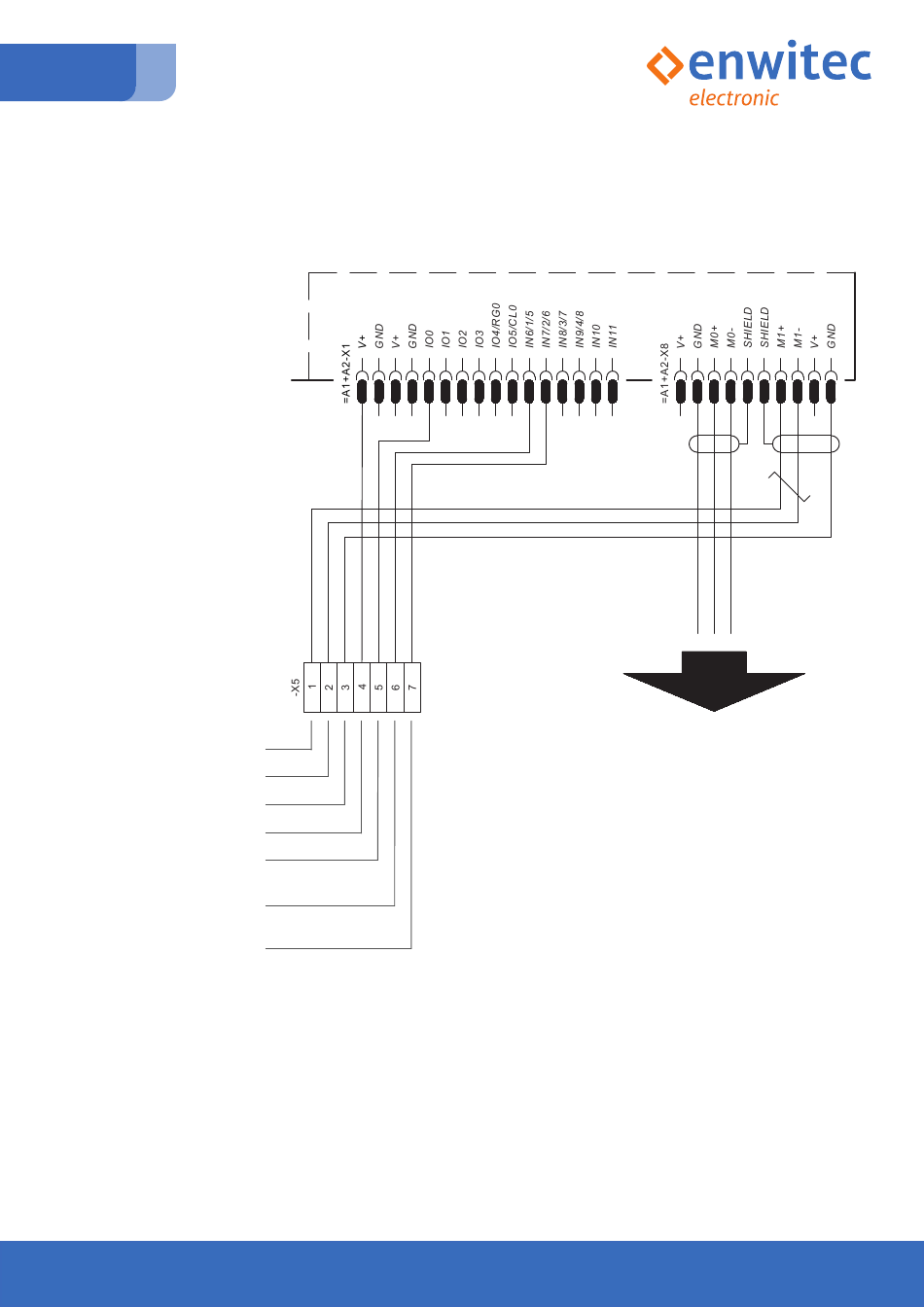

4.1.4 Anschluss der Netzumschaltbox an Symo GEN24 Plus „PILOT"
Smart Meter M+
Smart Meter M-
12V- (GND)
12V+
Aktivierung von
Verriegelungsrelais K3
Netzschütz(e)/Erdungsschütze
Rückmeldung - NC Kontakte
Verriegelungsrelais K3
Rückmeldung - NO Kontakt
Allg_Installationsanleitung_10017760_Fronius Netzumschaltboxen DACH_V1.0_DE
=A1 SYMO GEN24
ANSCHLUSS FÜR VON FRONIUS
FREIGEGEBENE BATTERIEN
(SIEHE BATTERIE-SCHALTPLAN)
(REFER TO BATTERY SCHEMATIC)
CONNECT TO FRONIUS
APPROVED BATTERIES
Seite 13 von 32
