5.3
Abmessungen und Befestigung
Die Verteilergehäuse aller Varianten haben folgende Gemeinsamkeiten:
- Wandgehäuse
- Vier Befestigungspunkte innerhalb des Gehäuses
- Wählen Sie je nach Untergrund eine passende Befestigungsart, z. B. mittels 4 x Spreizdübel S8 und 4 x Spanplatten/Holzschraube
d=5,5 mm
Breite in mm (ca. Bereich von-bis):
Höhe in mm (ca. Bereich von-bis):
Tiefe in mm (ca. Bereich von - bis):
Die exakten Abmessungen der Varianten finden Sie im jeweiligen Datenblatt.

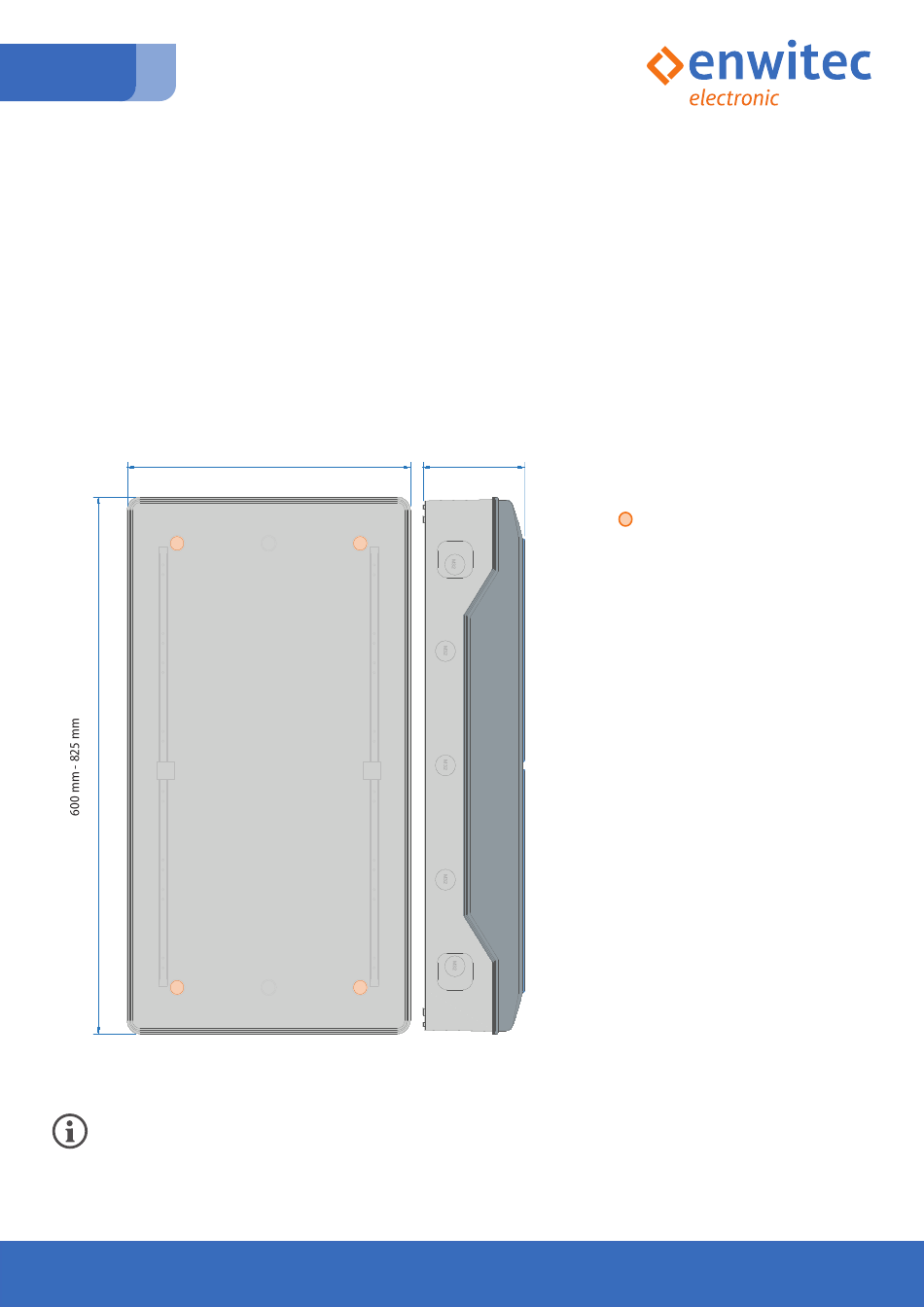

Exemplarisches Gehäuse:
315 mm - 450 mm
5.4
Kabeleinführung und Verschraubungen
- Verwenden Sie die Vorprägungen an der Unterseite
- bei allen Varianten befinden sich die erforderlichen Kabelverschraubungen im Lieferumfang
- falls eine größere Verschraubung für eine zu kleine Vorprägung erforderlich ist, so verwenden Sie die sich ebenfalls im Liefer-
umfang befindlichen Erweiterungen
Allg_Installationsanleitung_10017760_Fronius Netzumschaltboxen DACH_V1.0_DE
315 - 450
600 - 825
155 - 165
155 mm - 165 mm
Gehäuse-Öffnungen für Befestigung:
4 x Langloch Ø 5.5
