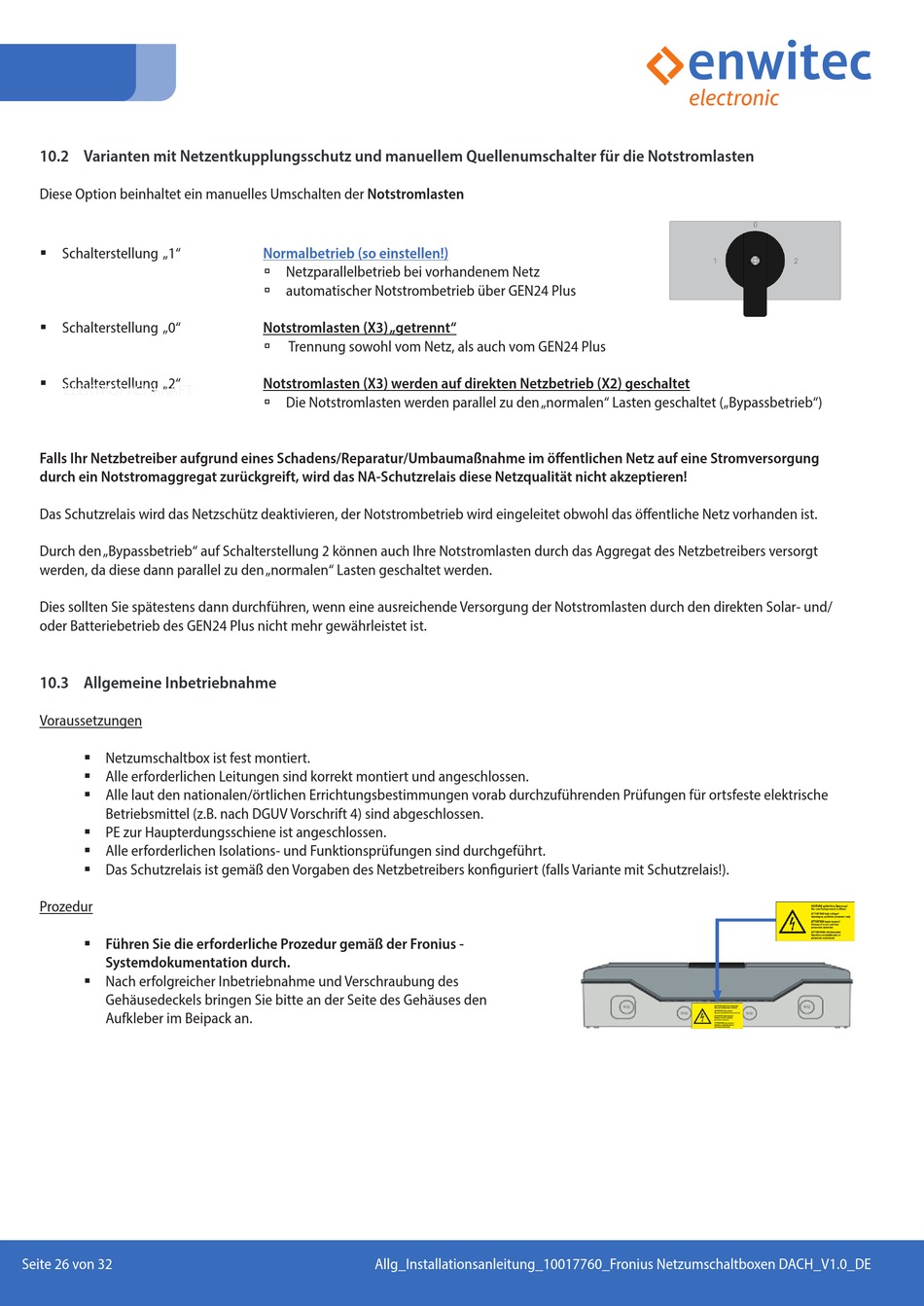

10.2 Varianten mit Netzentkupplungsschutz und manuellem Quellenumschalter für die Notstromlasten
Diese Option beinhaltet ein manuelles Umschalten der Notstromlasten
ƒ Schalterstellung „1"
ƒ Schalterstellung „0"
ƒ Schalterstellung „2"
ELEKTROFACHKRAFT
Falls Ihr Netzbetreiber aufgrund eines Schadens/Reparatur/Umbaumaßnahme im öffentlichen Netz auf eine Stromversorgung
durch ein Notstromaggregat zurückgreift, wird das NA-Schutzrelais diese Netzqualität nicht akzeptieren!
Das Schutzrelais wird das Netzschütz deaktivieren, der Notstrombetrieb wird eingeleitet obwohl das öffentliche Netz vorhanden ist.
Durch den „Bypassbetrieb" auf Schalterstellung 2 können auch Ihre Notstromlasten durch das Aggregat des Netzbetreibers versorgt
werden, da diese dann parallel zu den „normalen" Lasten geschaltet werden.
Dies sollten Sie spätestens dann durchführen, wenn eine ausreichende Versorgung der Notstromlasten durch den direkten Solar- und/
oder Batteriebetrieb des GEN24 Plus nicht mehr gewährleistet ist.
10.3 Allgemeine Inbetriebnahme
Voraussetzungen
ƒ Netzumschaltbox ist fest montiert.
ƒ Alle erforderlichen Leitungen sind korrekt montiert und angeschlossen.
ƒ Alle laut den nationalen/örtlichen Errichtungsbestimmungen vorab durchzuführenden Prüfungen für ortsfeste elektrische
Betriebsmittel (z.B. nach DGUV Vorschrift 4) sind abgeschlossen.
ƒ PE zur Haupterdungsschiene ist angeschlossen.
ƒ Alle erforderlichen Isolations- und Funktionsprüfungen sind durchgeführt.
ƒ Das Schutzrelais ist gemäß den Vorgaben des Netzbetreibers konfiguriert (falls Variante mit Schutzrelais!).
Prozedur
ƒ Führen Sie die erforderliche Prozedur gemäß der Fronius -
Systemdokumentation durch.
ƒ Nach erfolgreicher Inbetriebnahme und Verschraubung des
Gehäusedeckels bringen Sie bitte an der Seite des Gehäuses den
Aufkleber im Beipack an.
Seite 26 von 32
Normalbetrieb (so einstellen!)
à Netzparallelbetrieb bei vorhandenem Netz
à automatischer Notstrombetrieb über GEN24 Plus
Notstromlasten (X3) „getrennt"
Trennung sowohl vom Netz, als auch vom GEN24 Plus
à
Notstromlasten (X3) werden auf direkten Netzbetrieb (X2) geschaltet
à Die Notstromlasten werden parallel zu den „normalen" Lasten geschaltet („Bypassbetrieb")
Allg_Installationsanleitung_10017760_Fronius Netzumschaltboxen DACH_V1.0_DE
